1.一种含磷杂化氧化石墨烯的制备方法，其特征在于包括如下步骤：按质量计，（1）将1份氧化石墨烯与500～1000份四氢呋喃充分混合，得到体系A；在惰性气体保护和搅拌条件下，将10～50份三乙胺加入到体系A中，在温度为0～4℃的条件下反应0.5～2h，得到体系B；

（2）将1～10份六氯环三磷腈溶解于100～400份四氢呋喃中，得到体系C；将体系C逐滴加入到步骤（1）制得的体系B中，在温度为0～4℃的条件下反应1～5h后，升至40～70℃温度条件下恒温反应2～5 h，得到体系D；

（3）将20～50份硅烷偶联剂溶于200～400份四氢呋喃中，得到体系E；将体系E逐滴滴加至步骤（2）制得的体系D中，在40～70℃温度条件下恒温反应2～5 h，得到体系F；

（4）将4～10份水逐滴加入到步骤（3）制得的体系F中，在40～70℃温度条件下恒温反应

2～5h后，再在15～25℃温度条件下恒温反应10～24 h；反应结束后，经过滤、洗涤、干燥，得到一种含磷杂化氧化石墨烯。

2.根据权利要求1所述的一种含磷杂化氧化石墨烯的制备方法，其特征在于：所述的硅烷偶联剂为3-氨基丙基三乙氧基硅烷、γ-氨丙基三甲氧基硅烷、γ-氨丙基甲基二乙氧基硅烷中的一种，或它们的任意组合。

3.根据权利要求1所述的一种含磷杂化氧化石墨烯的制备方法，其特征在于：所述的惰性气体为氮气或氩气中的一种。

4.按权利要求1制备方法得到的一种含磷杂化氧化石墨烯。

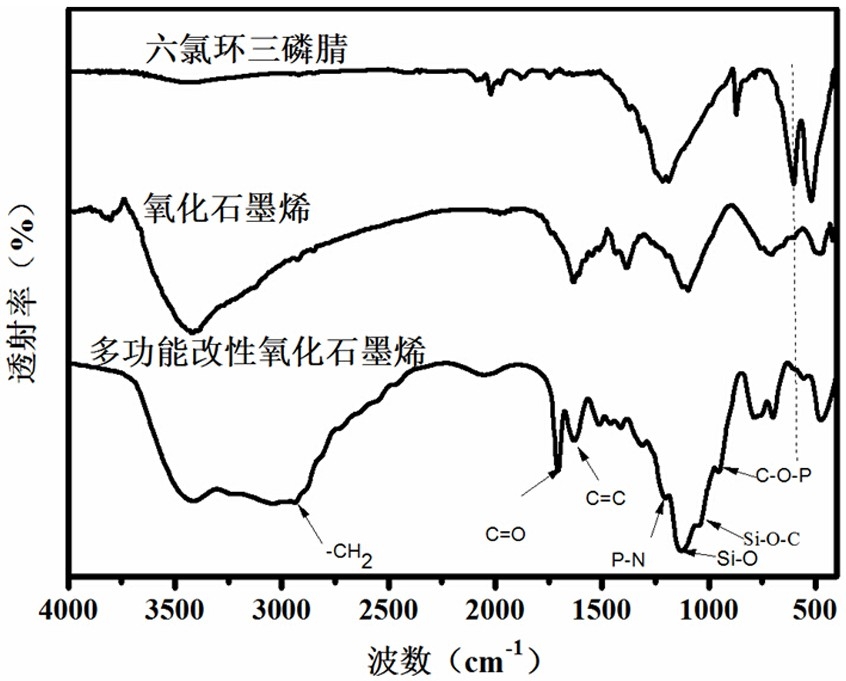

5.根据权利要求4所述的一种含磷杂化氧化石墨烯，其特征在于：含磷杂化氧化石墨烯的含磷量为1.1～11.0wt%。
