专利号: 2015104804571
申请人: 重庆科燃科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

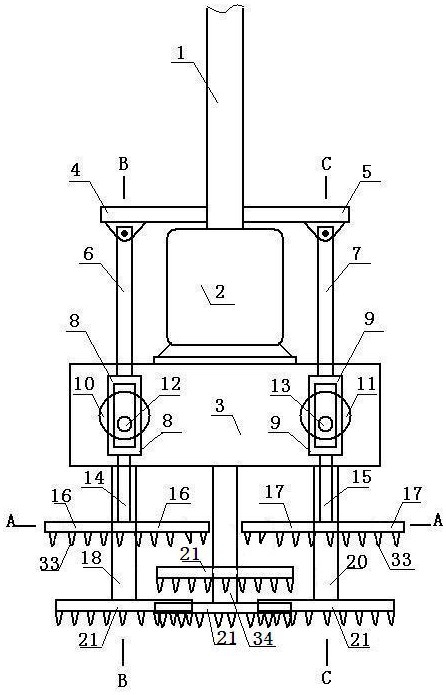

1.一种十字搅拌钻机的一种实施方法,加压杆(1)下端固定电机(2)上端,电机下端设有总动器(3),总动器下端设有钻进杆一(18)、钻进杆二(19)、钻进杆三(20)、钻进杆四(34)、钻进杆五(35);五只钻进杆成十字排列,每只钻进杆的下端分别设有一只钻搅头(21);支杆一的右端和支杆二的左端分别固定于加压杆;总动器前边左部设有一只轮盘一(10),轮盘一上偏心固定横轴一(12),横轴一插放在方框一(8)的矩形中孔内,方框一的上端固定有上摆臂一(6),上摆臂一的上端铰接支杆一(4)的左前部,方框一的下端固定下摆臂一(14),下摆臂一的下端固定于左半十字框(16)的前部;总动器后边左部设有一只轮盘三(26),轮盘三上偏心固定横轴三(28),横轴三插放在方框三(24)的矩形中孔内,方框三的上端固定有上摆臂三(22),上摆臂三的上端铰接支杆一(4)的左后部,方框三的下端固定下摆臂三(30),下摆臂三的下端固定于左半十字框(16)的后部;总动器前边右部设有一只轮盘二(11),轮盘二上偏心固定横轴二(13),横轴二插放在方框二(9)的矩形中孔内,方框二的上端固定有上摆臂二(7),上摆臂二的上端铰接支杆二(5)的右前部,方框二的下端固定下摆臂二(15),下摆臂二的下端固定于右半十字框(17)的前部;总动器后边右部设有一只轮盘四(27),轮盘四上偏心固定横轴四(29),横轴四插放在方框四(25)的矩形中孔内,方框四的上端固定有上摆臂四(23),上摆臂四的上端铰接支杆二的右后部,方框四的下端固定下摆臂四(31),下摆臂四的下端固定于右半十字框(17)的后部;左半十字框和右半十字框对接后成一个总十字框,左半十字框的下端设有多个切削齿二(33),左半十字框的每一个内角上均设有多个切削齿一(32),右半十字框的下端设有多个切削齿二,右半十字框的每一个内角上均设有多个切削齿一;其特征在于:十字搅拌钻机还设有供浆系统,供浆系统对每个钻搅头分别供给水泥浆,工作时,电机通过总动器驱动钻进杆一、钻进杆二、钻进杆三正转,驱动钻进杆四、钻进杆五反转,由此通过五只钻进杆分别驱动五个钻搅头旋转切削搅拌土层与水泥浆混合成桩;电机通过总动器驱动轮盘一和轮盘三正转,电机通过总动器驱动轮盘二和轮盘四反转,轮盘一在正转过程中带动横轴一正转,由此横轴一左右拨动方框一通过下摆臂一、上摆臂一带动左半十字框左右移动;轮盘三在正转过程中带动横轴三正转,由此横轴三左右拨动方框三通过下摆臂三、上摆臂三带动左半十字框左右移动;轮盘二在反转过程中带动横轴二反转,由此横轴二左右拨动方框二通过下摆臂二、上摆臂二带动右半十字框右左移动;轮盘四在反转过程中带动横轴四反转,由此横轴四左右拨动方框四通过下摆臂四、上摆臂四带动右半十字框右左移动;当左半十字框同步右移时,右半十字框同步左移,当左半十字框同步左移时,右半十字框同步右移,由此,左半十字框上的切削齿一、切削齿二和右半十字框上的切削齿一、切削齿二在相对移动中将五只钻搅头以外总十字框内的土层切削搅拌,加压杆在向下压进中形成十字水泥土桩。
