专利号: 2015104804660
申请人: 重庆科燃科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

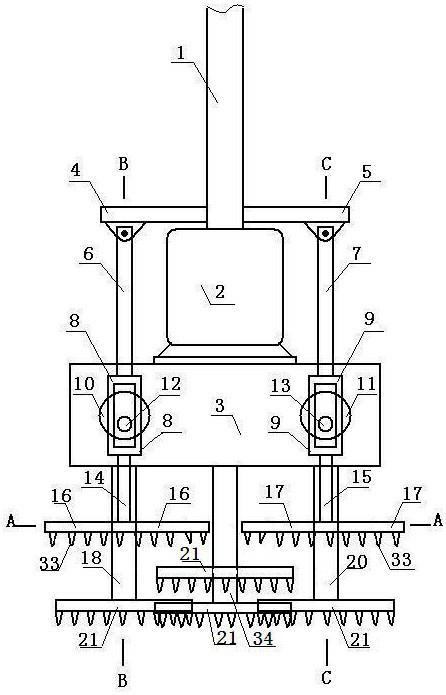

1.一种十字搅拌钻机,加压杆(1)下端固定电机(2)上端,电机下端设有总动器(3),其特征在于:总动器下端设有钻进杆一(18)、钻进杆二(19)、钻进杆三(20),钻进杆四(34),钻进杆五(35);五只钻进杆成十字排列,每只钻进杆的下端分别设有一只钻搅头(21);支杆一的右端和支杆二的左端分别固定于加压杆;总动器前边左部设有一只轮盘一(10),轮盘一上偏心固定横轴一(12),横轴一插放在方框一(8)的矩形中孔内,方框一的上端固定有上摆臂一(6),上摆臂一的上端铰接支杆一(4)的左前部,方框一的下端固定下摆臂一(14),下摆臂一的下端固定于左半十字框(16)的前部;总动器后边左部设有一只轮盘三(26),轮盘三上偏心固定横轴三(28),横轴三插放在方框三(24)的矩形中孔内,方框三的上端固定有上摆臂三(22),上摆臂三的上端铰接支杆一(4)的左后部,方框三的下端固定下摆臂三(30),下摆臂三的下端固定于左半十字框(16)的后部;总动器前边右部设有一只轮盘二(11),轮盘二上偏心固定横轴二(13),横轴二插放在方框二(9)的矩形中孔内,方框二的上端固定有上摆臂二(7),上摆臂二的上端铰接支杆二(5)的右前部,方框二的下端固定下摆臂二(15),下摆臂二的下端固定于右半十字框(17)的前部;总动器后边右部设有一只轮盘四(27),轮盘四上偏心固定横轴四(29),横轴四插放在方框四(25)的矩形中孔内,方框四的上端固定有上摆臂四(23),上摆臂四的上端铰接支杆二的右后部,方框四的下端固定下摆臂四(31),下摆臂四的下端固定于右半十字框(17)的后部;左半十字框和右半十字框对接后成一个总十字框,左半十字框的下端设有多个切削齿二(33),左半十字框的每一个内角上均设有多个切削齿一(32),右半十字框的下端设有多个切削齿二,右半十字框的每一个内角上均设有多个切削齿一。

2.根据权利要求1所述的十字搅拌钻机,其特征在于:所述钻进杆二设置于总十字框的中间。

3.根据权利要求1所述的十字搅拌钻机,其特征在于:所述钻进杆四设置于总十字框的前部。

4.根据权利要求1所述的十字搅拌钻机,其特征在于:所述钻进杆五设置于总十字框的后部。

5.根据权利要求1所述的十字搅拌钻机,其特征在于:所述钻进杆一设置于总十字框的左部。

6.根据权利要求1所述的十字搅拌钻机,其特征在于:所述钻进杆三设置于总十字框的右部。
