专利号: 2015104821416
申请人: 长沙高汇环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

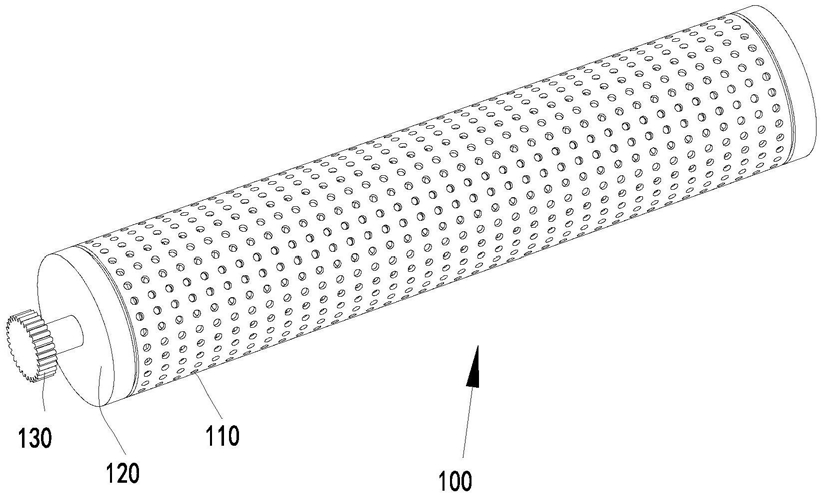

1.一种可自动清洁的空调滤网组件,其特征在于,包括滚筒式空气过滤网、毛刷、第一驱动装置,所述滚筒式空气过滤网中空、两端封闭,滚筒式空气过滤网表面开有过滤孔,第一驱动装置驱动所述滚筒式空气过滤网绕自身中心轴转动,毛刷形状及大小均与滚筒式空气过滤网外表面相适配,毛刷上设有的毛接触滚筒式空气过滤网外表面。

2.根据权利要求1所述的可自动清洁的空调滤网组件,其特征在于,所述毛刷包括清洁部和容纳室,容纳室设置在清洁部下方,清洁部上端面为弧面,该弧面与所述滚筒式空气过滤网外表面相适配,毛刷上的毛附着在该弧面上,清洁部上端的弧面设有与容纳室相通的孔或槽。

3.根据权利要求2所述的可自动清洁的空调滤网组件,其特征在于,所述毛刷上的毛有多排,所述的孔或槽设置在相邻的毛之间。

4.根据权利要求3所述的可自动清洁的空调滤网组件,其特征在于,所述毛刷还包括密封门,所述清洁部上端的弧面与容纳室相通为槽,相邻每排所述的毛之间均设有槽,所述密封门与槽的数量一致,并对槽进行密封。

5.根据权利要求4所述的可自动清洁的空调滤网组件,其特征在于,所述密封门位于所述槽的底部并安装于所述容纳室的顶部,容纳室顶部设有导轨或导槽,所述密封门两端相配合的置于导轨或导槽内,所述毛刷包括第二驱动装置,第二驱动装置驱动密封门在所述导轨或导槽内滑动。

6.根据权利要求1-5任一项所述的可自动清洁的空调滤网组件,其特征在于,所述滚筒式空气过滤网两端设有端盖,端盖对滚筒式空气过滤网密封,其中一个端盖上设有第一齿轮,所述第一驱动装置的输出轴上设有第二齿轮,第一齿轮与第二齿轮相啮合。

7.一种空调,其特征在于,包括权利要求1-6任一项所述的可自动清洁的空调滤网组件、机体、贯流风机,所述贯流风机固定于机体内,机体上端开设有空调入风口,空调入风口与贯流风机上开设的入风口位置相对,机体前端开设有空调出风口,贯流风机前端开设有出风口,所述滚筒式空气过滤网位于贯流风机的出风口与空调出风口之间,贯流风机出风口出来的风流经滚筒式空气过滤网。

8.根据权利要求7所述的空调,其特征在于,还包括排灰管,所述毛刷包括清洁部、容纳室、密封门,容纳室设置在清洁部下方,清洁部上端面为弧面,该弧面与所述滚筒式空气过滤网外表面相适配,毛刷上的毛附着在该弧面上,清洁部上端的弧面设有与容纳室相通的槽,所述密封门与槽的数量一致,并对槽进行密封,所述密封门位于所述槽的底部并安装于所述容纳室的顶部,容纳室顶部设有导轨或导槽,所述密封门两端相配合的置于导轨或导槽内,所述毛刷包括第二驱动装置,第二驱动装置驱动密封门在所述导轨或导槽内滑动,所述贯流风机出风口到所述可自动清洁的空调滤网组件之间设有第一风道和第二风道,第一风道中的风由贯流风机出风口流经所述筒式空气过滤网及空调出风口,第二风道中的风由贯流风机出风口流经所述容纳室,所述容纳室设有排灰口,所述排灰管一端与排灰口连通,排灰管另一端伸向室外。

9.根据权利要求8所述的空调,其特征在于,还包括挡板、滑槽、第三驱动装置,所述挡板可滑动的安装于滑槽内,挡板由第三驱动装置驱动,所述容纳室在清灰时,挡板封闭所述第二风道,空调正常工作时,挡板封闭所述第一风道。
