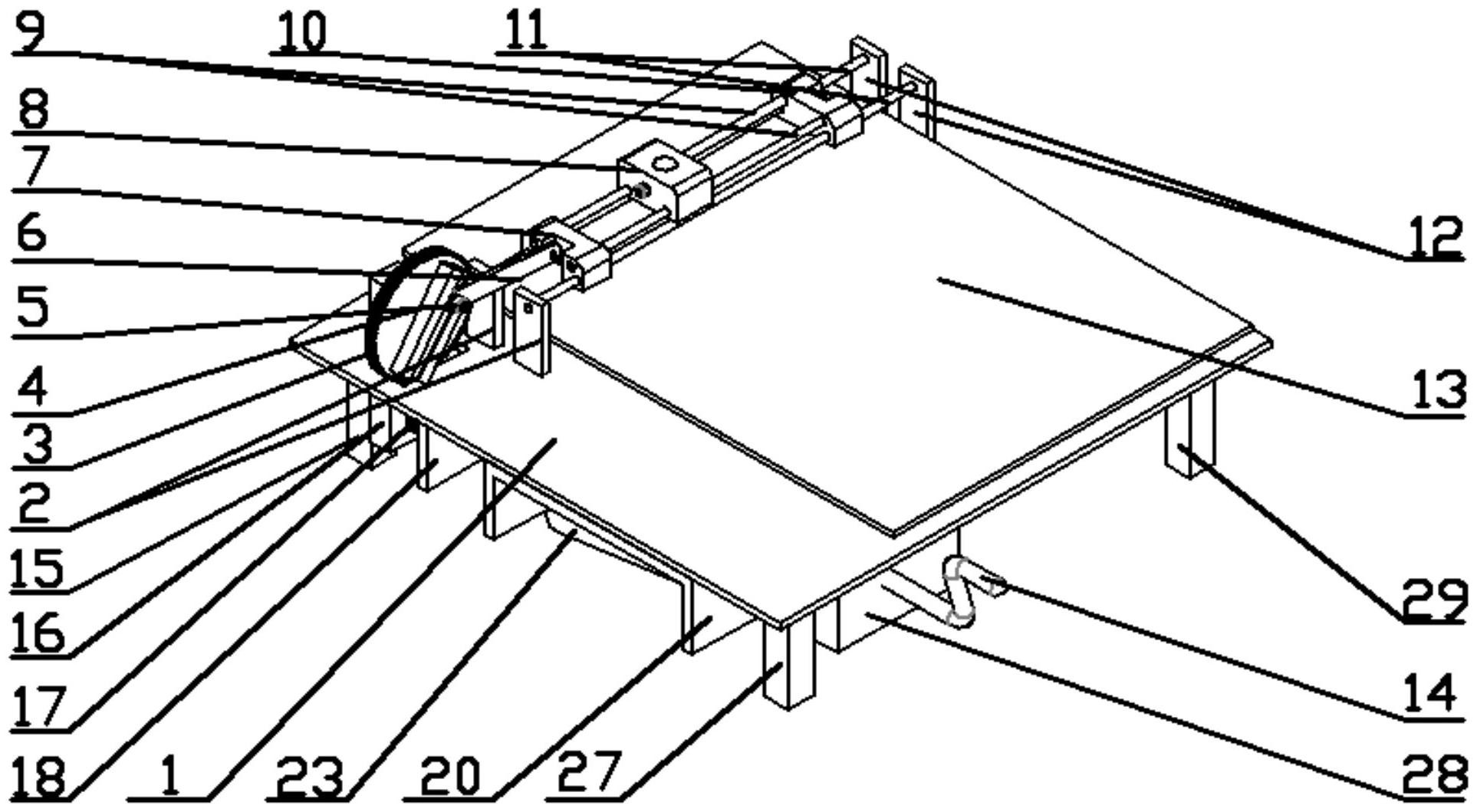

1.一种用于课堂教学的函数曲线绘制仪，其特征在于：包括主框架(1)、底座、支架和滑道(4)，还包括上支架、滑杆、滑板(13)、滑块、齿轮、连杆(6)、摇杆(14)、调频箱(20)、锥轴、滚轮(24)、固定轴(51)、调节螺母(50)、调节螺丝(5)、齿条和轴；

所述的底座包括底座A(15)、底座B(27)、底座C(29)和底座D(41)，分别固定在主框架(1)下方的四个角上，用于支撑主框架(1)；

所述的支架包括支架A(16)、支架B(18)、支架C(21)、支架D(26)、支架E(28)、支架F(30)、支架G(34)、支架H(35)、支架I(37)、支架J(39)、支架K(43)和支架L(48)；所述的支架均安装在主框架(1)的下方；

所述的滑板(13)安装在主框架(1)的上方，滑板(13)下方固定有两条相互平行的齿条A(52)和齿条B(53)，且齿条A(52)与滑板(13)的下边缘平行，齿条A(52)与固定在主框架(1)下方的齿轮D(33)和齿轮G(42)相啮合，齿条B(53)与固定在主框架(1)下方的齿轮C(31)和齿轮F(40)相啮合，齿轮C(31)和齿轮D(33)所成直线与齿条A(52)垂直，齿轮C(31)和齿轮D(33)的间距与齿条A(52)和齿条B(53)的间距一致；齿轮G(42)和齿轮F(40)所成直线与齿条A(52)垂直，齿轮G(42)和齿轮F(40)的间距与齿条A(52)和齿条B(53)的间距一致；

所述的上支架包括2个上支架A(2)和2个上支架B(12)，所述的2个上支架A(2)固定在主框架(1)上方、滑板(13)外的左上侧，所述的2个上支架B(12)固定在主框架(1)上方、滑板(13)外的右上侧，在2个上支架A(2)和2个上支架B(12)之间通过过盈配合方式安装有与2条滑杆B(11)；所述的2条滑杆B(11)相互平行且其中心线位于同一平面内，所述的2条滑杆B(11)的中心线与滑板(13)的上下边缘平行；2条滑杆B(11)上从左至右依次安装有滑块A(7)、和滑块C(10)，所述的滑块A(7)和滑块C(10)还通过2条滑杆A(9)相连，在2条滑杆A(9)上，2个滑块A(7)和滑块C(10)之间，安有滑块B(8)；所述的滑块A(7)的左端与连杆(6)相连，连杆(6)的另一端与调节螺丝(5)连接；滑块B(8)可在2条滑杆A(9)上滑动，滑块B(8)的中心开有孔洞，此孔洞的中心轴线与滑块B(8)的上表面垂直，并且贯通滑块，用于插入画笔，在滑块B(8)旁边有带有螺纹的小孔，此带螺纹小孔的中心轴线与滑块B(8)的侧表面垂直，用于拧入紧定螺丝固定画笔；所述的上支架A(2)、上支架B(12)、滑杆A(9)、滑杆B(11)、滑块A(7)、滑块B(8)和滑块C(10)、紧定螺丝构成置笔装置；

所述的调节螺丝(5)与连杆(6)相连，另一端连接调节螺母(50)；所述的调节螺母(50)安置于滑道(4)内，调节螺母(50)可在滑道(4)内滑动但无法从滑道(4)内拿出；所述的滑道(4)固定在齿轮A(3)上，齿轮A(3)通过固定轴(51)固定在支架L(48)上，并且齿轮A(3)能够绕固定轴(51)转动；所述的调节螺丝(5)、连杆(6)、调节螺母(50)、滑道(4)、齿轮A(3)、固定轴(51)和支架A(16)构成调幅装置；

所述的调频箱(20)固定在主框架(1)的下方，调频箱(20)上有两个孔洞，分别安装有轴A(19)和轴F(46)，其中一个孔洞安放一个带有弹簧的小滑块，使穿过此孔洞的轴A(19)能够平行移动，使轴A(19)向远离轴F(46)水平方向平移一段距离，并且在弹簧的作用下返回；所述的锥轴有2个，分别是锥轴A(23)和锥轴B(25)，分别颠倒安放在调频箱(20)上的轴A(19)和轴F(46)上；所述的锥轴A(23)和锥轴B(25)之间安装有滚轮(24)，所述的滚轮(24)安装在轴B(22)上、可绕轴B(22)转动并可沿轴B(22)移动，所述的轴B(22)两端分别固定在支架C(21)和支架D(26)上，锥轴A(23)、锥轴B(25)同时和滚轮(24)紧密贴合；所述的调频箱(20)、轴A(19)、轴B(22)、轴F(46)、锥轴A(23)、锥轴B(25)、滚轮(24)、支架C(21)和支架D(26)构成调频装置；

所述的摇杆(14)固定在主框架(1)下方的支架E(28)上，另一端与调频箱(20)上的轴F(46)相连；所述的滑板(13)下方分别固定有齿条A(52)和齿条B(53)，齿条A(52)与齿轮G(42)相啮合，齿轮G(42)通过轴D(38)固定在主框架(1)下方的支架J(39)和支架K(43)上，齿轮E(36)与齿轮G(42)相啮合，齿轮E(36)通过轴E(44)固定在主框架(1)下方的支架H(35)和支架I(37)之间，轴E(44)的左端固定有锥齿轮A(45)，锥齿轮A(45)与锥齿轮B(47)相啮合，锥齿轮B(47)固定在调频箱(20)的轴F(46)上，主框架(1)下方的支架F(30)和支架G(34)上分别安有齿轮C(31)和齿轮D(33)，用于平衡滑板(13)；所述的滑板(13)、齿条A(52)、齿条B(53)、齿轮C(31)、齿轮D(33)、齿轮G(42)、齿轮F(40)、轴D(38)、轴E(44)、支架H(35)、支架I(37)、支架J(39)和支架K(43)构成载物台；所述的齿轮B(17)固定在调频装置中轴A(19)的左端，齿轮B(17)与固定在支架L(48)上的齿轮H(49)相啮合，齿轮H(49)与调幅装置中的齿轮A(3)相啮合。
