1.一种花状羟基磷灰石晶须的制备方法，其特征在于，步骤如下：

步骤一：称取一定量的轻质碳酸钙，用移液枪量取85.0wt.％的浓磷酸并稀释，使磷酸与碳酸钙的质量比大于3：1；

步骤二：用氨水将步骤一中稀释后的浓磷酸的pH值调至7-9，将步骤一中的轻质碳酸钙置于调节好pH值的磷酸溶液中，将磷酸溶液放置于磁力搅拌器上，常温搅拌10-20min，得到前驱体；

步骤三：将步骤二制得的前驱体放置于水热反应釜中，在160-200℃温度条件下反应

10h，水热反应结束后，自然冷却至室温，取出所得产物，依次进行三次水洗、三次醇洗，离心分离去除反应残余物和杂质，将所得产物放入恒温干燥箱中干燥24h，干燥温度为60℃。

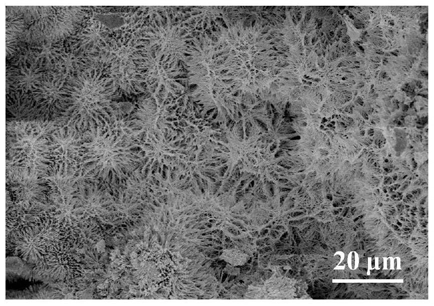

2.根据权利要求1所述的一种花状羟基磷灰石晶须的制备方法，其特征在于，步骤如下：步骤一：用电子天平称取0.8g的轻质碳酸钙，用移液枪量取85.0wt.％的浓磷酸1.7ml，稀释到10ml，使磷酸与碳酸钙的质量比为3.2：1；

步骤二：用氨水将步骤一中稀释后的浓磷酸的pH值调至9，将步骤一中的轻质碳酸钙置于调节好pH值的磷酸溶液中，将磷酸溶液放置于磁力搅拌器上，常温搅拌15min，得到前驱体；

步骤三：将步骤二制得的前驱体放置于水热反应釜中，在180℃温度条件下反应10h，水热反应结束后，自然冷却至室温，取出所得产物，依次进行三次水洗、三次醇洗，离心分离去除反应残余物和杂质，将所得产物放入恒温干燥箱中干燥24h，干燥温度为60℃。

3.根据权利要求1所述的一种花状羟基磷灰石晶须的制备方法，其特征在于，步骤如下：步骤一：用电子天平称取0.7g的轻质碳酸钙，用移液枪量取85.0wt.％的浓磷酸1.5ml，稀释到10ml，使磷酸与碳酸钙的质量比为3.2：1；

步骤二：用氨水将步骤一中稀释后的浓磷酸的pH值调至7，将步骤一中的轻质碳酸钙置于调节好pH值的磷酸溶液中，将磷酸溶液放置于磁力搅拌器上，常温搅拌20min，得到前驱体；

步骤三：将步骤二制得的前驱体放置于水热反应釜中，在160℃温度条件下反应10h，水热反应结束后，自然冷却至室温，取出所得产物，依次进行三次水洗、三次醇洗，离心分离去除反应残余物和杂质，将所得产物放入恒温干燥箱中干燥24h，干燥温度为60℃。

4.根据权利要求1所述的一种花状羟基磷灰石晶须的制备方法，其特征在于，步骤如下：步骤一：用电子天平称取0.6g的轻质碳酸钙，用移液枪量取85.0wt.％的浓磷酸1.3ml，稀释到10ml，使磷酸与碳酸钙的质量比为3.2：1；

步骤二：用氨水将步骤一中稀释后的浓磷酸的pH值调至8，将步骤一中的轻质碳酸钙置于调节好pH值的磷酸溶液中，将磷酸溶液放置于磁力搅拌器上，常温搅拌10min，得到前驱体；

步骤三：将步骤二制得的前驱体放置于水热反应釜中，在200℃温度条件下反应10h，水热反应结束后，自然冷却至室温，取出所得产物，依次进行三次水洗、三次醇洗，离心分离去除反应残余物和杂质，将所得产物放入恒温干燥箱中干燥24h，干燥温度为60℃。
