专利号: 2015104922775
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

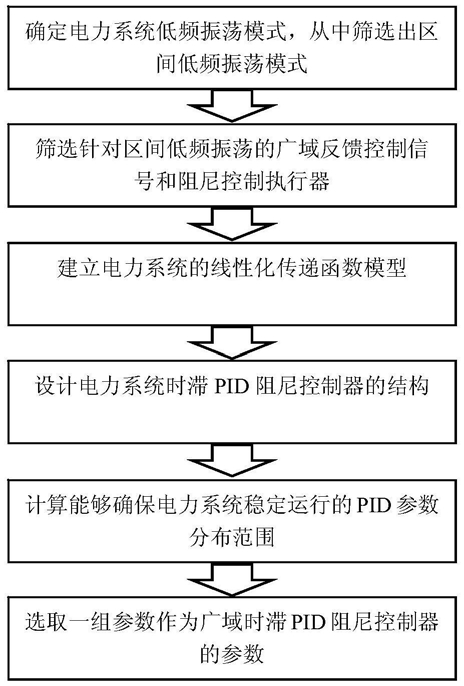

1.电力系统广域时滞PID阻尼控制器设计方法,包括如下步骤:

(1)确定电力系统低频振荡模式,包括特征根、振荡频率、阻尼值、参与机组,从中筛选出区间低频振荡模式;

(2)针对区间低频振荡模式,分析同步PMU信号对该模式的可观性,从中筛选出区间低频振荡的广域反馈控制信号;分析电力系统现有的调控装置,从中选取对该模式具有较高可控性的调控装置作为阻尼控制的执行器;

(3)确定电力系统从步骤(2)中所选定的阻尼调控装置输入端至广域反馈控制信号的局部线性化传递函数模型;

(4)设计电力系统时滞PID阻尼控制器的结构;

(5)根据广域反馈控制信号的时滞和电力系统传递函数模型,计算能够确保电力系统稳定运行的PID参数分布范围;

(6)从步骤(5)中的分布范围中选取一组参数作为时滞PID阻尼控制器的参数;

所述步骤(1)中,既可以采取电力系统小干扰稳定特征根分析,也可以采取电力系统动态仿真或者测量数据辨识技术,确定电力系统的低频振荡模式的特征根、振荡频率、阻尼值和参与机组,其中振荡频率低于1.0Hz且功率振荡参与机组分布在多个区域电网中的振荡模式就是区间低频振荡模式;

所述步骤(2)中,可选的广域反馈信号来自各厂站、线路上布置的PMU装置,常见的有发电机功角和转速信号、联络线有功功率信号,通过比较这些信号对区间低频振荡模式的可观性指标,可以选出可观性较好的PMU信号作为反馈控制信号Y;可选的低频振荡稳定调控装置有发电机励磁装置、高压直流(HVDC)控制装置、静态无功补偿(SVC)装置等柔性交流输电(FACTS)装置,根据这些装置附加控制输入对该振荡模式的可控性指标,选取可控性较好的调控装置作为低频振荡阻尼控制的执行器,执行器的输入信号为U;反馈信号至阻尼控制执行器的时滞设定为τ;

所述步骤(3)中,既可以采取小干扰稳定分析方法、也可以采取辨识算法确定从阻尼调控装置输入信号U至广域反馈控制信号Y的局部线性化传递函数模型G(s)=N(s)e-τs/D(s),其中N(s)=bmsm+bm-1sm-1+…+b1s+b0,D(s)=sn+an-1sn-1+…+a1s+a0,s为复数,m和n分别为多项式N(s)和D(s)的阶数,b0、b1、……、bm为N(s)关于s多项式的系数,a0、a1、……、an-1为D(s)关于s多项式的系数;考虑到实际电力系统模型的阶数可能非常高,可以进一步采取降阶措施,使降阶后的传递函数模型包含主要的低频振荡模式,传递函数模型的形式同降阶前G(s)=N(s)e-τs/D(s);

所述步骤(4)中,所设计的电力系统广域时滞PID阻尼控制器主要包括:广域测量信号预处理模块、比例(P)环节、积分(I)环节、微分(D)环节、输出限幅环节;其中电力系统WAMS中的PMU信号输入到该时滞PID阻尼控制器的测量信号预处理模块,剔除错误的数据和时滞过大的数据,并将其与稳态值进行比较,对不同时滞的PMU信号重新进行排队、根据设定的时滞等待后送入PID环节,PID环节输出的阻尼控制信号经过限幅环节后送入步骤(2)中所选定的低频振荡调控装置,作为附加控制信号参与电力系统的稳定控制;

所述步骤(5)中,针对步骤(3)中获取的电力系统传递函数模型G(s)以及步骤(2)中设定的广域PMU反馈控制信号的时滞τ,按以下几个步骤计算时滞PID阻尼控制器的参数分布范围(KP,KD,KI),其中KP为比例环节系数,KI为积分环节系数,KD为微分环节系数:(a)选取足够大的实数l,由其确定实数变量z的分布范围[0,Z),其中Z为分布范围的上限;若n是偶数,则令Z=2lπ,否则令Z=2lπ+π/2;令s=jz/τ,z为实数变量,j为虚数单位;假定Q是曲线f2(z)=-q1(z)/[Nr2(z)+Ni2(z)]与直线f1(z)=KP在区间(0,Z)内的交点数量,其中q1(z)=[Dr(z)Nr(z)+Di(z)Ni(z)]cos(z)-[Di(z)Nr(z)-Dr(z)Ni(z)]sin(z),Nr(z)、Ni(z)、Dr(z)、Di(z)分别为N(jz/τ)和D(jz/τ)的实部和虚部;确定KP的分布范围[KPmin,KPmax],其中KPmin和KPmax分别为KP的下限和上限,使Q满足下式:其中,l(N)、r(N)和j(N)分别为N(s)在s左半平面、右半平面和正虚轴上的零点数量;

(b)将KP分布范围[KPmin,KPmax]等间隔分为F段,间隔点分别为KP0、KP1、KP2、……、KPi、KP(i+1)、……、KPF,其中i=0、1、2、……、F,KP0=KPmin,KPF=KPmax;

(c)对于给定的KP=KPi,其中i=0、1、2、……、F,计算q(z,KP)={q1(z)+KP[Nr2(z)+Ni2(z)]}z/τ在区间[0,Z)内不同的实零点,假设共有c个,从小到大依次为z0、z1、z2、……、zc-1,且zc=Z;

(d)对于t=1、2、……、c,如果N(-jzt/τ)=0,则it=0;若N(-s)在原点有个零点,则令i0=sgn(d[p1(z)]/dz|z=0),其中sgn()为符号函数,p1(z)=-{[Di(z)Nr(z)-Dr(z)Ni(z)]cos(z)+[Dr(z)Nr(z)+Di(z)Ni(z)]sin(z)}z/τ;否则it=-1或1,具体由下式决定:其中

假设满足上述条件的集合I有h组;

(e)若根据步骤(d)得到的I是唯一的,计算由不等式组[KI-A(zt)KD+B(zt)]it>0确定的(KDi,KIi)稳定区间的交集Si,其中A(zt)=zt2/τ2,B(zt)=p1(zt)/[Nr2(zt)+Ni2(zt)],t=0、1、

2、……、c,且t满足N(jzt/τ)≠0;若I不是唯一的,(KDi,KIi)则是步骤(d)中的h组I所对应的稳定区间的并集Si;

(f)返回步骤(c),直至所有的KPi所对应的(KDi,KIi)稳定区间Si计算完毕;

(g)得到能够确保系统G(s)稳定的时滞PID参数分布范围(KP,KD,KI)为(KPi,Si),其中i=0、1、2、……、F;

所述步骤(6)中,在KP、KD、KI三维坐标系中,由步骤(5)计算所得时滞PID参数分布范围(KPi,Si)形成若干个立体空间,确定每个立体空间的重心位置(KP,KD,KI),选择其中一组重心参数作为所设计时滞PID阻尼控制器的参数。
