专利号: 2015104940595
申请人: 芜湖文达精密机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

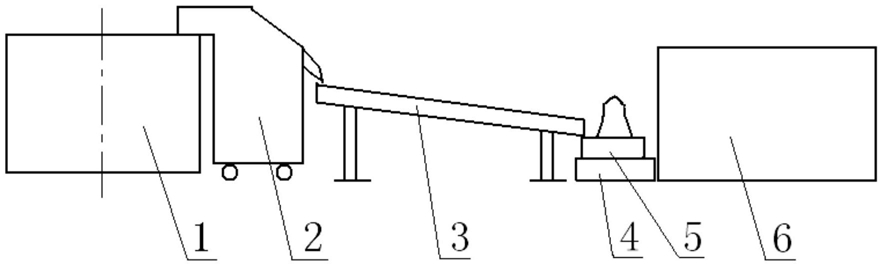

1.一种成品钢球卸球清洗设备,包括精密研磨机和清洗装置,精密研磨机包括具有圆环边框的料盘,其特征在于:所述的精密研磨机和清洗装置之间设置有卸球装置、倾斜架和平台,所述平台上放置盛球篮,所述卸球装置位于精密研磨机的旁侧,所述的平台位于清洗装置旁侧,所述的倾斜架位于卸球装置和平台之间,所述的卸球装置包括架体、坡度槽、滑道、倾斜布置的链轮传动机构和驱动机构,所述的坡度槽位于架体的一端,所述的链轮传动机构、滑道沿着坡度槽的中心线依次布置,所述的链轮传动机构的较低端位于坡度槽最高端的下方,所述的滑道的最高端位于链轮传动机构的较高端的下方,所述的链轮传动机构的传送带上具有多条宽度大于钢球直径的垂直于传送带中心线的防止钢球滚落的沟槽,所述的架体处于链轮传动机构的下方具有架体平板,所述的架体平板与坡度槽最下端之间的间距相适应于料盘圆环边框的高度,所述的驱动机构位于滑道的旁侧,所述的架体平板的下方设置有卡于料盘圆环边框上的连接件,所述的连接件上具有将连接件与料盘圆环边框牢固连接的紧固件。

2.根据权利要求1所述的一种成品钢球卸球清洗设备,其特征在于:所述的链轮传动机构的上方设置有罩体。

3.根据权利要求2所述的一种成品钢球卸球清洗设备,其特征在于:所述的罩体的材质为钢化玻璃。

4.根据权利要求1或2或3任一所述的一种成品钢球卸球清洗设备,其特征在于:所述的架体的下方具有滚轮。
