专利号: 2015105010428
申请人: 重庆理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

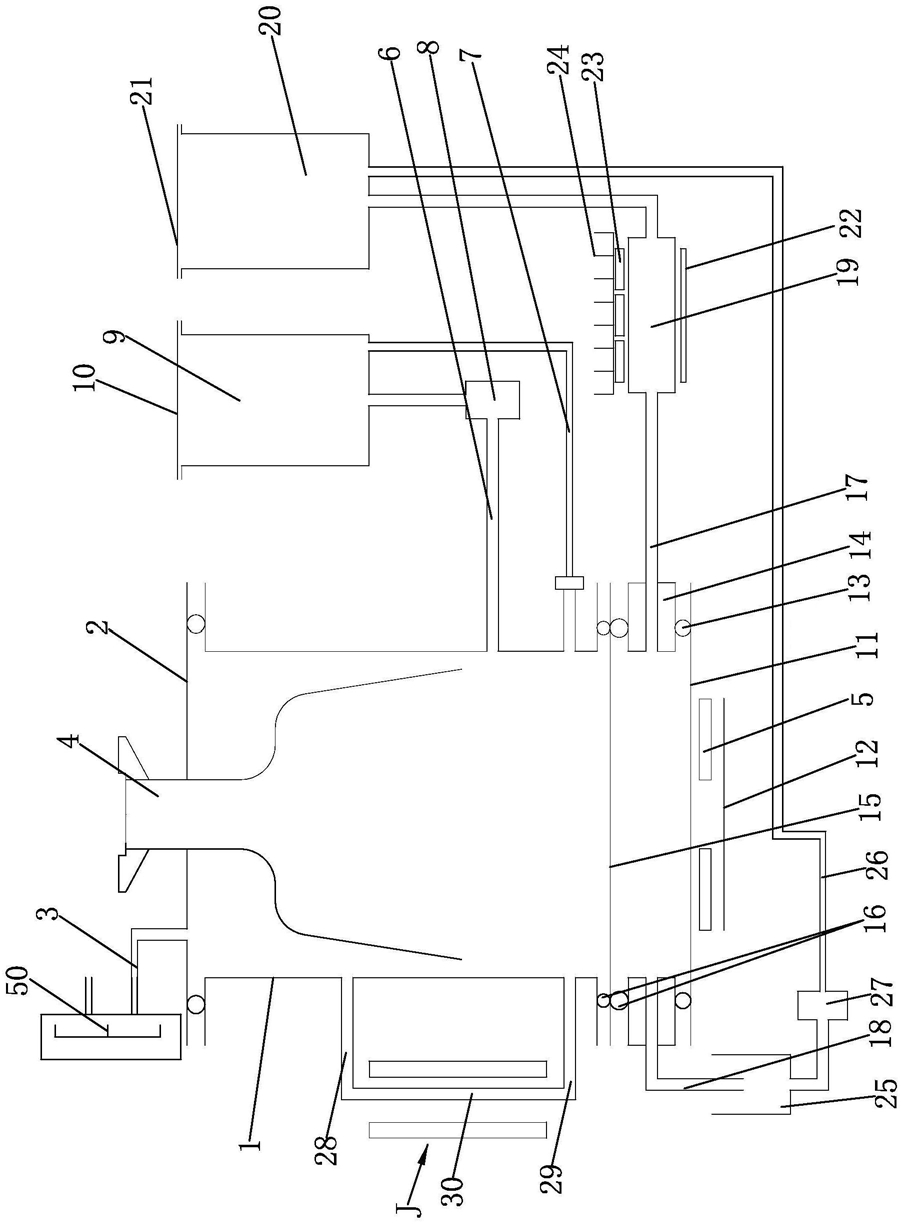

1.一种超声雾化源,包括雾化罐(1)、导流罩(4)和雾化片(5),其中雾化罐(1)上端的敞口由上盖(2)封闭,该上盖顶面设有一根与雾化罐(1)连通的载气进管(3);所述导流罩(4)下端的导流部位于雾化罐(1)内,该导流罩上端的喷雾口伸到雾化罐(1)外面,其特征在于:所述载气进管(3)上接有一个质量流量计或浮子玻璃气体流量计(50),该质量流量计或浮子玻璃气体流量计可测量并控制所述雾化罐(1)内的气压及气体注入量,以使该雾化罐内的压力恒定;所述雾化罐(1)上接有一根雾化液进管(6)和雾化液出管(7),这两根管道均与雾化罐(1)的内腔连通,其中雾化液进管(6)通过微量蠕动泵(8)与储液罐(9)连通,所述雾化液出管(7)与该储液罐连通,且储液罐(9)上端的敞口可由储液罐上盖(10)封闭;所述雾化罐(1)旁边设有液位检测装置,该液位检测装置用于检测雾化罐(1)内的雾化液高度,且液位检测装置的检测数值反馈给所述微量蠕动泵(8),以使雾化液的高度保持在10-20mm;

所述雾化片(5)安装在雾化片上安装板(11)和雾化片下安装板(12)之间,该雾化片上安装板的上板面通过第一密封圈(13)将恒温罐(14)下端的敞口密封;所述恒温罐(14)上端敞口与雾化罐(1)下端敞口之间夹紧一层水平设置的聚四氟乙烯薄膜片(15),该聚四氟乙烯薄膜片的厚度为0.02-0.05mm,而聚四氟乙烯薄膜片(15)的上、下表面与对应罐体的相应表面之间设有第二密封圈(16),且所述雾化片(5)上表面到聚四氟乙烯薄膜片(15)上表面之间的垂直距离为20-25mm;

所述恒温罐(14)内装有温度测量计,该恒温罐上接有一根恒温液进管(17)和恒温液出管(18),其中恒温液进管(17)串联热交换器(19)后,与恒温液箱(20)连通,该恒温液箱上有恒温液箱上盖(21);所述热交换器(19)的一个表面装有电阻加热片(22),该热交换器的另一表面装有半导体制冷片(23),且半导体制冷片上装有散热片(24),且所述温度测量计的检测数据用于控制电阻加热片(22)或半导体制冷片(23)工作;

所述恒温液出管(18)的出液端伸入缓冲池(25)中,该缓冲池通过一根回液管(26)与所述恒温液箱(20)连通,并在回液管(26)上装有隔膜水泵(27)。

2.根据权利要求1所述超声雾化源,其特征在于:所述液位检测装置(J)包括上引出管(28)、光发射腔体(31)和CCD接收腔体(32),其中上引出管(28)和下引出管(29)水平设在所述雾化罐(1)的外壁上,并与该雾化罐内腔相通,而下引出管(29)与所述聚四氟乙烯薄膜片(15)上表面在同一平面上,且上引出管(28)、下引出管(29)通过一根透明的样品管(30)连通,该样品管竖直设置;

所述光发射腔体(31)具有光发射腔体出射准直狭缝(31a),所述CCD接收腔体(32)具有CCD接收腔体入射准直狭缝(32a);当液位检测装置工作时,光发射腔体(31)内发光体发出的光线经过光发射腔体出射准直狭缝(31a),经过CCD接收腔体入射准直狭缝(32a)这条光路进入CCD接收腔体(32)被CCD接收,所述样品管(30)处于该光路上,且这条光线以平行于该样品管直径的方向通过样品管(30)。

3.根据权利要求2所述超声雾化源,其特征在于:所述光发射腔体(31)和CCD接收腔体(32)的一端通过一个合页(33)相铰接,从而可使光发射腔体(31)和CCD接收腔体(32)的另一端靠近或远离,当光发射腔体(31)和CCD接收腔体(32)的另一端靠拢时抱在所述样品管(30)外面;所述光发射腔体(31)靠近样品管(30)一侧的面板中部竖向开有一个凹槽,沿该凹槽的长度方向开设有所述光发射腔体出射准直狭缝(31a);所述CCD接收腔体(32)靠近样品管(30)一侧的面板中部开有一个凹形槽,该凹形槽与所述光发射腔体(31)上的凹槽对应,并沿该凹形槽的长度方向开设有所述CCD接收腔体入射准直狭缝(32a),且CCD接收腔体(32)后端由CCD接收腔体后盖板封盖,防止产生漏光。

4.根据权利要求3所述超声雾化源,其特征在于:所述合页(33)通过上夹持组件和下夹持组件与样品管(30)固定,这两个夹持组件分别位于光发射腔体(31)的上、下侧,且上、下夹持组件的结构完全相同;所述上夹持组件包括上支撑杆(34)和第二锁紧螺钉(38),其中上支撑杆(34)的外端与所述合页(33)垂直固定,该上支撑杆内端插入上限位套(35)的内孔中,并由该上限位套上穿设的第一锁紧螺钉(36)锁紧;所述上限位套(35)固定在上固定套(37)的外壁上,这两个套的轴心线垂直,该上固定套套装在所述样品管(30)上,并由所述第二锁紧螺钉(38)锁紧。

5.根据权利要求4所述超声雾化源,其特征在于:所述光发射腔体(31)内安装有光发射电路板(39),该光发射电路板发射的光信息穿过所述光发射腔体出射准直狭缝(31a);所述CCD接收腔体(32)内的线阵CCD(40)排列在CCD接收腔体入射准直狭缝(32a)处,接收所述光发射电路板(39)发射的光信息数据,且线阵CCD(40)连接CCD接收电路板(41);

所述CCD接收电路板(41)包括前端驱动数据采集模块AFE、FPGA、数据传输接口和控制模块,其中前端驱动数据采集模块AFE连接线阵CCD,接收线阵CCD传输的光信息数据,完成模拟CCD图像信号的双采样及AD转换;所述前端驱动数据采集模块AFE另一端连接FPGA,所述FPGA连接数据传输接口和控制模块。

6.根据权利要求1所述超声雾化源,其特征在于:所述雾化片上安装板(11)与雾化片下安装板(12)之间设有至少两片雾化片(5),这些雾化片分布在同一水平面上。

7.根据权利要求1所述超声雾化源,其特征在于:所述第一密封圈(13)和第二密封圈(16)均为聚四氟乙烯0型圈或者氟橡胶0型圈。

8.根据权利要求6或7所述超声雾化源,其特征在于:所述温度测量计选用热电偶或电子温度计。
