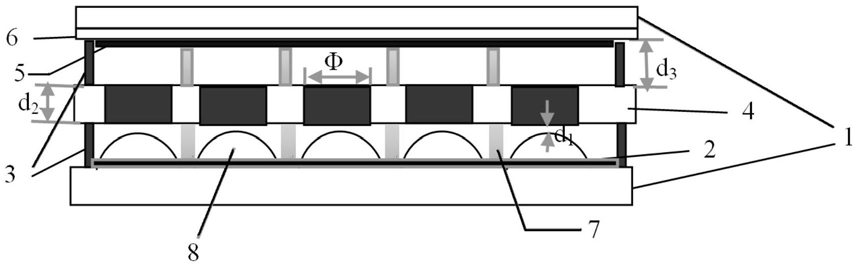

1.一种场致发光显示器件，其特征在于：包括相对设置的两个基板(1)、设置于其中一个基板上的阴极(2)、设置于阴极(2)上的按照矩阵方式间隔排列的多个场致电子发射体(8)、设置于另一个基板上的荧光粉层(6)以及设置于荧光粉层(6)上的阳极(5)，所述场致电子发射体(8)与阳极(5)之间设置有与所述场致电子发射体(8)以及阳极(5)均不接触的微通道板(4)，阴极(2)与所述微通道板(4)之间设置有下隔离柱，下隔离柱覆盖在除阴极(2)边缘以及所述场致电子发射体(8)占据位置以外的阴极区域上，微通道板(4)与阳极(5)之间设置有与下隔离柱结构相同的上隔离柱，通过上隔离柱以及下隔离柱为所述场致电子发射体(8)形成从阴极(2)经所述微通道板上对应区域或对应微通道至阳极(5)的相互隔离的电子移动通道，两个基板(1)之间设置有用于将各个电子移动通道以及荧光粉层(6)统一封装的封框胶(3)。

2.根据权利要求1所述一种场致发光显示器件，其特征在于：所述场致电子发射体(8)与所述微通道板(4)的近阴极端表面的间距d1＝1～10nm；所述微通道板(4)的厚度d2＝

0.1～10mm，所述微通道板(4)上微通道的直径Φ＝10～30μm；所述微通道板(4)的近阳极端表面到阳极(5)的距离d3＝0.1～10mm。

3.根据权利要求1所述一种场致发光显示器件，其特征在于：在阴极(2)和所述微通道板(4)的近阴极端表面上的电极之间加上0或大于10V的电压；在所述微通道板(4)的近阴极端表面以及近阳极端表面上的对应两个电极之间加上200～1000V可调的电压；在所述微通道板(4)的近阳极端表面上的电极和阳极(5)之间加上小于10KV的电压；阴极(2)、所述微通道板(4)的近阴极端表面上的电极、所述微通道板(4)的近阳极端表面上的电极以及阳极(5)上的电压依次增加。

4.根据权利要求1所述一种场致发光显示器件，其特征在于：所述场致电子发射体(8)采用金属、半导体或金属氧化物，场致电子发射体(8)的形状是球面体或长方体，场致电子发射体(8)的尺寸为μm量级。

5.根据权利要求1所述一种场致发光显示器件，其特征在于：所述阴极(2)采用金属或ITO。

6.根据权利要求1所述一种场致发光显示器件，其特征在于：所述微通道板(4)的近阴极端表面以及近阳极端表面上的电极刻蚀成条状引出电极，利用该引出电极并使用相关电路器件对微通道板上微通道的电子倍增效应进行控制。

7.根据权利要求1所述一种场致发光显示器件，其特征在于：所述荧光粉层(6)采用有机荧光粉或无机荧光粉，通过采用不同颜色的荧光粉实现单色、彩色以及白色显示。

8.根据权利要求1所述一种场致发光显示器件，其特征在于：所述阳极(5)采用金属或ITO。

9.根据权利要求1所述一种场致发光显示器件，其特征在于：所述上隔离柱以及下隔离柱所用的材料是光刻胶或金属氧化物。

10.一种场致发光显示器件的制备方法，其特征在于：包括以下步骤：

1)准备两块基板(1)，在其中一块基板上蒸镀阴极(2)，在另一块基板上制备荧光粉层(6)，然后在荧光粉层(6)上蒸镀阳极(5)；

2)在阴极(2)上制备呈矩阵方式间隔排列的多个场致电子发射体(8)；

3)在阴极(2)上固定高度高于所述场致电子发射体(8)的隔离柱(7)，该隔离柱覆盖在除阴极(2)边缘以及所述场致电子发射体(8)占据位置以外的阴极区域上；

4)经过步骤3)后，在步骤3)所述隔离柱上固定微通道板(4)，使所述场致电子发射体(8)各自正对微通道板(4)一侧表面上的一片微通道区域或一个微通道区域；

5)经过步骤4)后，在微通道板(4)的另一侧表面上固定与步骤3)所述隔离柱结构相同且以微通道板(4)为界面呈镜面对称的另一个隔离柱；

6)经过步骤5)后，将所述另一块基板以阳极(5)朝向器件内的方式固定在步骤5)所述另一个隔离柱上；

7)经过步骤6)后，在两个基板(1)之间沿荧光粉层(6)、阳极(5)、微通道板(4)、阴极(2)以及隔离柱的边缘涂敷封框胶(3)。
