专利号: 2015105059792
申请人: 新昌县侃梁机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

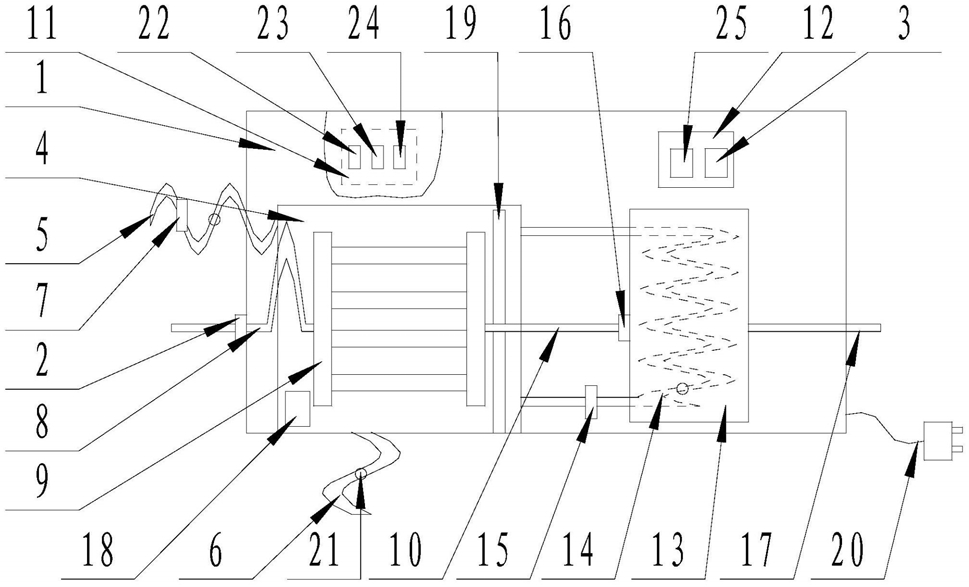

1.一种无线控制式砂箱冷却装置,包括壳体(1),其特征在于,所述壳体(1)外一侧表面设有一号风机(2),所述壳体(1)内设有一级冷却机构和与一级冷却机构相连通的二级冷却机构,所述二级冷却机构与壳体(1)外的砂箱相连通,所述一级冷却机构是由设置在壳体(1)内的水箱(4)、设置在水箱(4)上且伸出壳体(1)外的进水管(5)和排水管(6)、设置在一号进水管(5)上的一号水泵(7)、设置在水箱(4)内,且与一号风机(2)出风口相对接的热气管(8)、与热气管(8)相连通的多个平行的热交换管(9)、一端与多个热交换管(9)相连通,且另一端与二级冷却机构相对接的冷却管(10)共同构成的,所述壳体(1)内设有控制盒(11),所述壳体(1)外前表面设有控制面板(12),所述控制盒(11)分别与控制面板(12)、一号风机(2)和二级冷却机构电气连接,所述控制盒(11)通过无线的方式与上位机进行通讯。

2.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述排水管(6)与位于地下的下水管道相连通。

3.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述二级冷却机构是由设置在壳体(1)内的箱体(13)、设置在箱体(13)内且两端与水箱(4)内部相连通的锯齿形导水管(14)、设置在锯齿形导水管(14)与水箱(4)连接处的二号水泵(15)、一端与箱体(13)内部相对接,且另一端与热交换管(9)的出气端相对接的二号风机(16)和一端箱体(13)内部相对接,且另一端与砂箱内部相连通的冷气管(17)共同构成的。

4.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述水箱(4)内设有温度传感器(18)和液位传感器(19)。

5.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述壳体(1)上设有电源线(20),所述控制面板(12)与电源线(20)电气连接。

6.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述进水管(5)、排水管(6)和锯齿形导水管(14)均设有电磁阀(21)。

7.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述控制盒(11)内设有MCU控制器(22)、WIFI通讯模块(23)和存储器(24),所述MCU控制器(22)分别与WIFI通讯模块(23)、存储器(24)、一号水泵(7)、二号水泵(15)、一号风机(2)、二号风机(16)、多个电磁阀(21)、温度传感器(18)和液位传感器(19)电气连接,所述MCU控制器(22)通过WIFI通讯模块(23)与上位机无线通讯。

8.根据权利要求1所述的无线控制式砂箱冷却装置,其特征在于,所述控制面板(12)上设有电源开关(25)和电容触摸屏(3)。
