专利号: 2015105096132
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

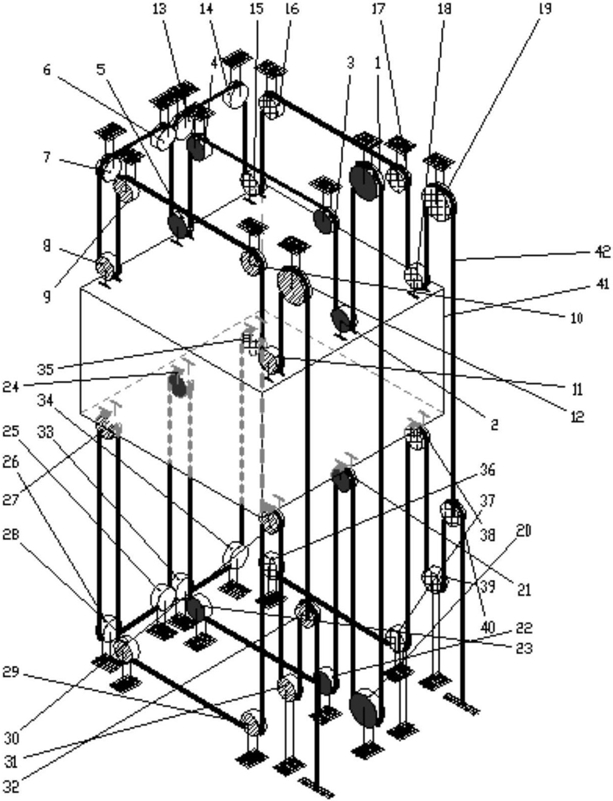

1.一种荷载变化自适应的钢丝绳牵引提升系统,包括控制提升容器的绳轮升降系统,其特征在于:所述的绳轮升降系统包括设在提升机内的曳引轮和机房定滑轮组、设在井底的底坑定滑轮组和动滑轮组、设在提升容器顶底上下两侧的绳轮组,所述设在提升容器顶底上下两侧的绳轮组分别包括按前中后三排对称布置的多个滑轮,所述设在提升机内和井底内的定滑轮组包括分别与提升容器顶底部的多个滑轮位置相对应的多个定滑轮,所述的曳引轮位于机房定滑轮组中部一侧,曳引轮相对应的井底设有一定滑轮,定滑轮的两侧分别设有一动滑轮,通过钢丝绳经曳引轮绕过机房中间一排两定滑轮和固定在提升容器中间对称的两滑轮,向两侧边对称分绳,且对称绕过前后两排各滑轮,提升容器上侧分绳的两钢丝绳绳头分别固定在定滑轮两侧的动滑轮上,提升容器下侧分绳的两钢丝绳绳头分别绕过该动滑轮固定于底坑;

钢丝绳一端在提升容器侧依次绕过位于中间平面的曳引轮、轿顶滑轮A、机房定滑轮A、机房定滑轮B、轿顶滑轮B后分成两股,从中间平面进入侧平面,两股绳定义为A股钢丝绳和B股钢丝绳,A股钢丝绳在侧平面内绕过机房定滑轮C、机房定滑轮D,转向前部平面,依次绕过轿顶滑轮C、机房定滑轮E、机房定滑轮F、轿顶滑轮D后向上绕过机房定滑轮G后,绳头固定在靠近井道下部的动滑轮上;B股钢丝绳绕绳与A股钢丝绳对称,绕过机房定滑轮H、机房定滑轮I,转向后部平面,依次绕过轿顶滑轮E、机房定滑轮J、机房定滑轮K、轿顶滑轮F后向上绕过机房定滑轮L后,绳头固定在靠近井道下部的动滑轮上;

钢丝绳另一端位于平衡重侧,该钢丝绳依次绕过位于中间平面的曳引轮、定滑轮A、轿底滑轮A、底坑定滑轮A、底坑定滑轮B、轿底滑轮B后分成两股,即A股钢丝绳和B股钢丝绳,进入侧平面,A股钢丝绳绕过底坑定滑轮C、底坑定滑轮D后,绕向前部平面的轿底滑轮C、底坑定滑轮E、底坑定滑轮F、轿底滑轮D后向下绕过底坑定滑轮G、再往上绕过靠近井道下部的动滑轮后,绳头往下固定在井道底坑内,则上部A股钢丝绳的力由下部A股钢丝绳通过动滑轮平衡,且上部A股钢丝绳中张力与下部A股钢丝绳中张力比值为2;与此同时,B股钢丝绳绕过底坑定滑轮H、底坑定滑轮I后,绕向后部平面的轿底滑轮E、底坑定滑轮J、底坑定滑轮K、轿底滑轮F后向下绕过底坑定滑轮L、再往上绕过靠近井道下部的动滑轮后,绳头往下固定在井道底坑内,则上部B股钢丝绳的力由下部B股钢丝绳通过动滑轮平衡,且上部B股钢丝绳中张力与下部B股钢丝绳中张力比值为2;

钢丝绳分成两股A和B,分别绕向提升容器前部和后部,且提升容器侧绳尾固定在动滑轮上,此动滑轮由对重侧钢丝绳通过2:1方式平衡,达到了提升平稳、启动减少偏斜量以及实现自适应配重。

2.根据权利要求1所述的荷载变化自适应的钢丝绳牵引提升系统,其特征在于:所述提升容器顶底上下两侧对称布置的多个滑轮各为6个。

3.根据权利要求1所述的荷载变化自适应的钢丝绳牵引提升系统,其特征在于:所述提升机内和井底内的多个定滑轮各为12个。
