专利号: 201510512828X
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

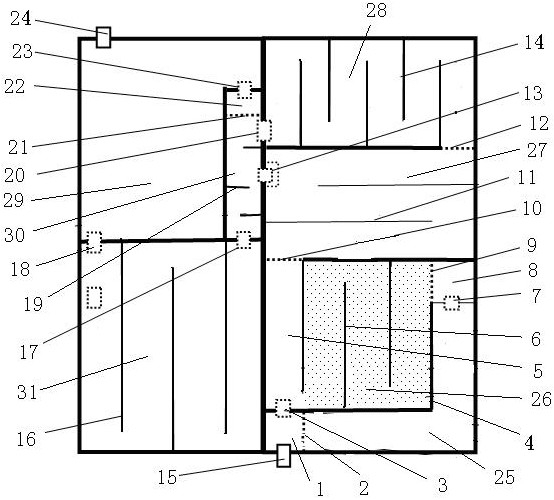

1.一种高低并列式难降解废水处理装置,其特征在于,由气浮分离区(25)、曝气铁炭区(26)、厌氧区(27)、好氧区(28)、回流混合区(30)、缺氧区(31)及沉降分离区(29)组成,它们的空间排列为回流混合区(30)置于中间,气浮分离区(25)、曝气铁炭区(26)、厌氧区(27)、好氧区(28)、沉降分离区(29)及缺氧区(31)在其四周依次排列,气浮分离区(25)与曝气铁炭区(26)等高,厌氧区(27)与好氧区(28)等高,回流混合区(30)、缺氧区(31)及沉降分离区(29)等高,上述等高区与等高区之间的空间高度依次分别降低20~50cm,形成推动水质流动的位差,厌氧区(27)、好氧区(28)和沉降分离区(29)分别开有流向回流混合区(30)的第一过流口(13)、第二过流口(20)和第三过流口(23),回流混合区(30)开有自然流进缺氧区(31)的第四过流口(17),其中,气浮分离区(25)上设有原水及药剂加入口(15),气浮分离区(25)通过第一过流堰(9)与曝气铁炭区(26)连通,曝气铁炭区(26)通过第二过流堰(10)与厌氧区(27)连通,厌氧区(27)通过第三过流堰(12)与好氧区(28)连通,缺氧区(31)通过第五过流口(18)与布设有出水口(24)的沉降分离区(29)连通。

2.根据权利要求1所述的一种高低并列式难降解废水处理装置,其特征在于,气浮分离区(25)对应原水及药剂加入口(15)和第一过流堰(9)位置的两端分别布设有气提回流混合区(1)和气提混合区(8),气提回流混合区(1)和气提混合区(8)的底部设置有曝气部件;其中,气提回流混合区(1)通过第四过流堰(2)与气浮分离区(25)连通,通过回流过水孔(3)与曝气铁炭区(26)连通;气提混合区(8)通过第六过流口(7)与气浮分离区(25)连通。

3.根据权利要求1所述的一种高低并列式难降解废水处理装置,其特征在于,曝气铁炭区(26)通过第一折流板(6)分隔成若干单元格,曝气铁炭区(26)与气提回流混合区(1)通过回流过水孔(3)连通的一个单元格为沉渣分离区(5),其余单元格为填料装填区(4),其中,曝气铁炭区(26)通过沉渣分离区(5)上的第二过流堰(10)与厌氧区(27)连通。

4.根据权利要求3所述的一种高低并列式难降解废水处理装置,其特征在于,填料装填区(4)的支撑板(34)上布设曝气头(33)和铺设有铁屑和焦炭填料(32),支撑板(34)下面布设冲洗喷嘴(35)。

5.根据权利要求1所述的一种高低并列式难降解废水处理装置,其特征在于,厌氧区(27)、好氧区(28)和缺氧区(31)分别设置第二折流板(11)、第三折流板(14)和第四折流板(16)将它们分隔若干首尾相接的区域,其内悬挂柔性填料。

6.根据权利要求2所述的一种高低并列式难降解废水处理装置,其特征在于,在第三过流口(23)与回流混合区(30)之间设置气提回流区(22),气提回流区(22)通过第五过流堰(21)与回流混合区(30)连通,底部设有曝气部件。

7.根据权利要求1所述的一种高低并列式难降解废水处理装置,其特征在于,回流混合区(30)内设置混合折流板(19)。

8.根据权利要求1所述的一种高低并列式难降解废水处理装置,其特征在于,第一过流口(13)为可调控的,由过水孔与可升降的闸板组成。

9.根据权利要求6所述的一种高低并列式难降解废水处理装置,其特征在于,回流过流孔(3)、第二过流口(20)、第三过流口(23)、第四过流口(17)、第五过流口(18)和第六过流口(7),其开孔高度均在静态时流出方液面下10-20cm范围内,第一过流堰(9)、第三过流堰(12)、第四过流堰(2)和第五过流堰(21)的高度与静态时流出方的液面一致。
