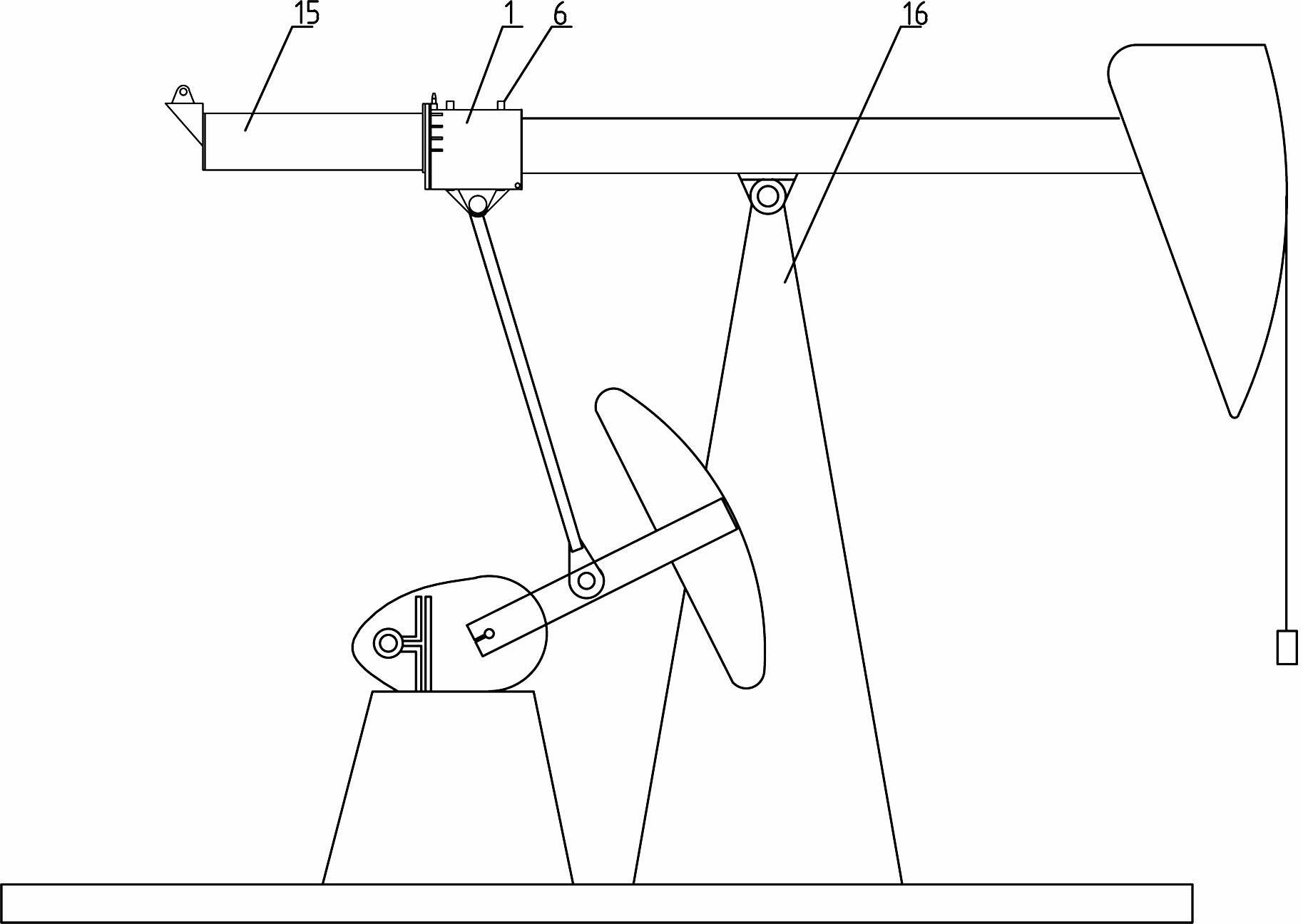

1.一种抽油机游梁辅助平衡装置转换接头,其特征是:壳体(1)套接在游梁尾部(14)上,壳体(1)包括一个顶板和两个侧板,一个顶板和两个侧板与转换接头端板(102)固定连接,在转换接头端板(102)上设有与游梁尾部(14)的游梁尾部通孔(142)相对应的端板通孔(103),端板通孔(103)内设有压紧装置(4);
在转换接头端板(102)上还固设有安装紧固条(3),安装紧固条(3)上设有多个用于与辅助平衡装置(15)连接的螺纹孔。
2.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:在壳体(1)的顶部,靠近转换接头端板(102)的位置还设有用于定位辅助平衡装置(15)的辅助平衡定位销(6)。
3.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:所述的压紧装置(4)中,外压板(8)通过压紧装置锁紧螺栓(7)与内压板(9)连接,外压板(8)和内压板(9)的长度大于端板通孔(103)的内径,内压板(9)的宽度小于端板通孔(103)的内径。
4.根据权利要求3所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:内压板(9)上设有用于置于游梁尾部通孔(142)内的定位凸台(91)。
5.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:在壳体(1)的顶板还设有多个与游梁尾部(14)上的游梁尾部定位销(141)相对应的游梁尾部定位孔(101),游梁尾部定位孔(101)为槽形孔。
6.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:在转换接头端板(102)上还设有与游梁尾部(14)的游梁尾部水平销(144)相对应的水平定位孔(104)。
7.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:在壳体(1)的两个侧板之间还设有调节装置(5);
调节装置(5)中,承力体(11)两端通过调节装置紧固螺栓(10)与壳体(1)的两个侧板连接,承力体(11)上设有水平调整螺栓(12)和竖直调整螺栓(13)。
8.根据权利要求7所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:在调节装置(5)安装后,水平调整螺栓(12)顶住游梁尾部(14)的游梁尾部铰座(143),竖直调整螺栓(13)顶住游梁尾部(14)的底面。
9.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:转换接头端板(102)与壳体(1)的侧板之间设有多个加强筋(2)。
10.根据权利要求1所述的一种抽油机游梁辅助平衡装置转换接头,其特征是:辅助平衡装置(15)的一端与安装紧固条(3)固定连接;
所述的辅助平衡装置(15)包括普通平衡重(17)、
下偏杠铃平衡重(18)、
摆铃式平衡重(19)、
双驴头抽油机的后驴头(20)、
双驴头抽油机的配重(21),双驴头抽油机的配重(21)与液压缸式配重(211)连接、或滑块摆动式配重(22)。
