专利号: 2015105198244
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

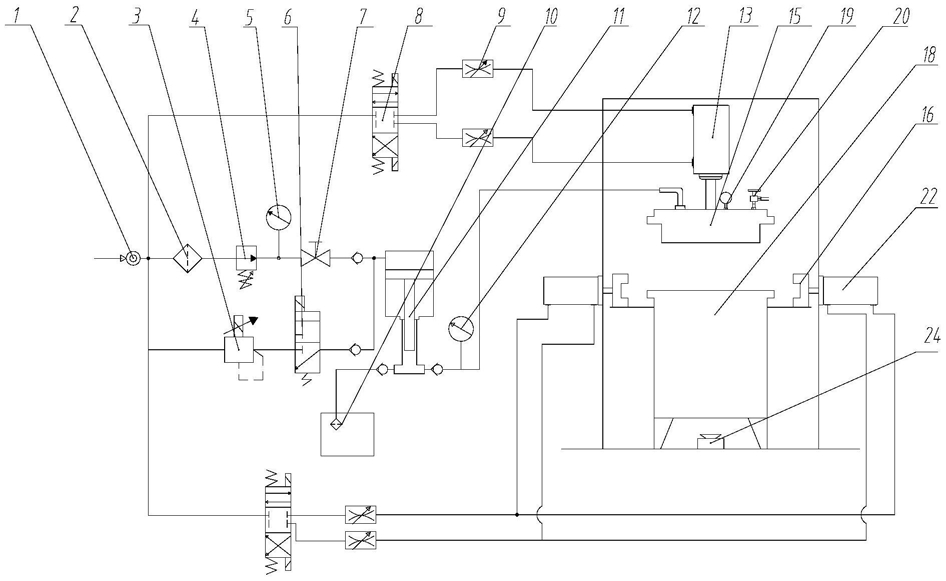

1.一种水压环境模拟试验装置,其特征在于:包括容器缸体和位于容器缸体顶端的上端盖,所述上端盖通过锁紧装置锁紧在容器缸体上,上端盖上安装有可带上端盖上下移动的移动装置,移动装置安装在机架上,上端盖上安装有光源孔组件和泄压针阀,上端盖通过注水装置将水箱中的水注入到容器缸体内,容器缸体底部安装有高速摄像机观察孔组件,在高速摄像机观察孔组件下方安装有摄像机;所述锁紧装置包括左气缸和右气缸,左气缸和右气缸分别与密封盖连接,密封盖为圆弧状,所述容器缸体顶部和上端盖分别延伸有凸台,密封盖设有内凹槽将两个凸台锁紧,左气缸和右气缸分别与第一三位四通电磁换向阀连接,第一三位四通电磁换向阀与空气压缩机连接;所述容器缸体顶部的凸台的上表面为斜面,上端盖的凸台的下表面为斜面,密封盖的内凹槽的上下表面为与斜面配合的斜面,在内凹槽上下表面上镶嵌有不锈钢珠。

2.根据权利要求1所述的水压环境模拟试验装置,其特征在于:所述密封盖上设有导向块,在机架上安装有导向台,导向台上沿密封盖移动方向开设一条导向槽,导向块沿导向槽移动。

3.根据权利要求2所述的水压环境模拟试验装置,其特征在于:所述移动装置包含移动气缸,移动气缸与上端盖连接,移动气缸安装在机架上,移动气缸与调速阀连接,调速阀与第二三位四通电磁换向阀连接,第二三位四通电磁换向阀与空气压缩机连接。

4.根据权利要求3所述的水压环境模拟试验装置,其特征在于:所述注水装置包含增压机,所述增压机分别与手拉阀和电磁换向阀连接,手拉阀依次与调压表、调压阀、过滤器和空气压缩机连接,电磁换向阀与电气比例阀连接,电气比例阀与空气压缩机连接,所述上端盖上安装有可感受缸体内压力的压力传感器,电气比例阀可根据压力传感器测出的缸内水压的实时数值进行气压的调节。

5.根据权利要求4所述的水压环境模拟试验装置,其特征在于:所述高速摄像机观察孔组件包含透明材料制成的观察面板、第一O型密封圈、橡胶垫圈和设有通孔的第一压板,所述第一压板、橡胶垫圈、观察面板、橡胶垫圈依次放置并通过第一压板压紧,第一压板通过螺钉固定在容器缸体内,第一O型密封圈安装在观察面板的侧面。

6.根据权利要求5所述的水压环境模拟试验装置,其特征在于:所述上端盖设有两层圆环槽,每个圆环槽内均安装有□型密封圈和第二O型密封圈,第二O型密封圈位于高压一侧,□型密封圈位于低压一侧。

7.根据权利要求6所述的水压环境模拟试验装置,其特征在于:所述光源孔组件包括橡胶垫圈、透明材料制成的面板、第三O型密封圈和第二压板,所述第二压板、橡胶垫圈、面板和橡胶垫圈依次放置,第二压板通过螺钉固定在容器缸体上,第三O型密封圈在第二压板的侧面。
