专利号: 201510522239X
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

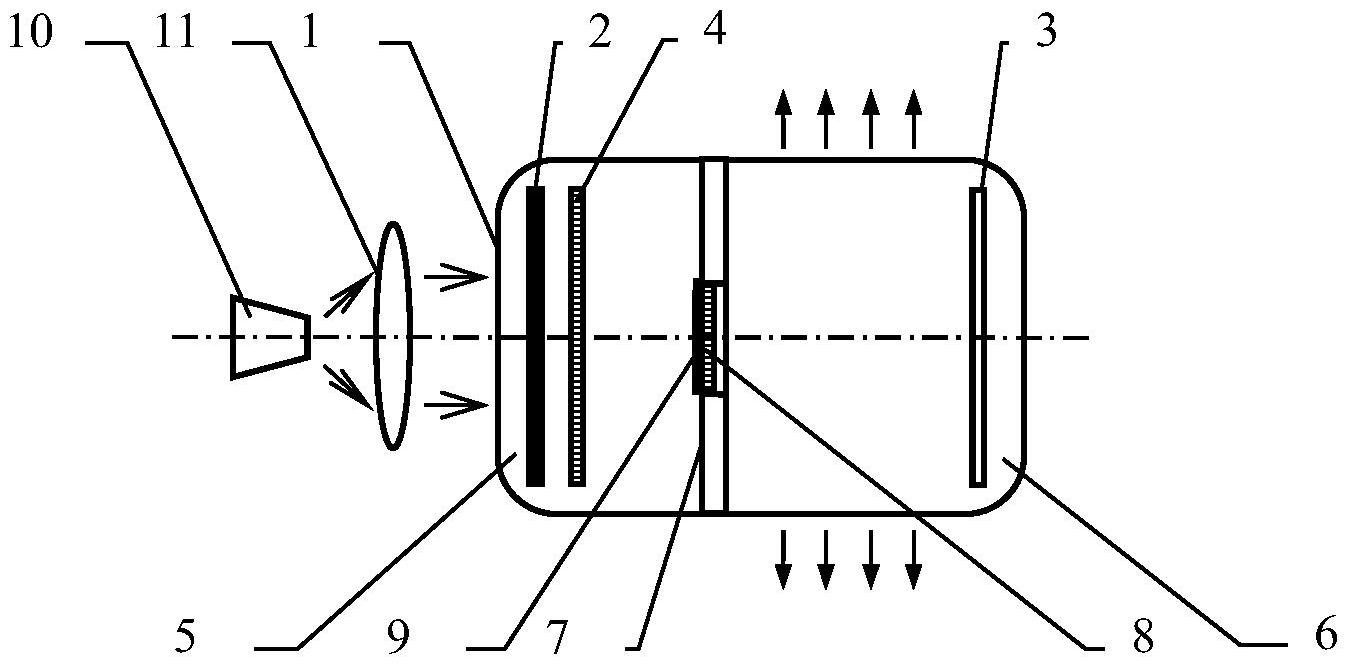

1.一种用于紫外散射通信具有光电倍增透射阴极的气汞放电灯,在石英玻壳内腔的一端设置光电阴极,另一端设置阳极,在光电阴极与阳极之间临近光电阴极处设置微通道板,在光电阴极、微通道板、阳极之间以及微通道板两端加有方向相同的电压;其特征在于,石英玻壳内腔由透射式阴极分隔为电子倍增腔和辉光放电腔;光电阴极、微通道板位于电子倍增腔,电子倍增腔为真空腔;阳极位于辉光放电腔,辉光放电腔为低压腔,充有汞蒸汽和氩气;所述透射式阴极的结构为,在圆环状铝片启辉阴极中间镶嵌阵列微孔玻板,阵列微孔玻板朝向电子倍增腔的一端镀有铝膜渡越阴极,启辉阴极与渡越阴极短路;微通道板朝向透射式阴极的一端与阳极之间的电压包括微通道板朝向透射式阴极的一端与透射式阴极之间的电压和透射式阴极与阳极之间的电压;在石英玻壳的电子倍增腔外端设置红外激光触发光源。

2.根据权利要求1所述的用于紫外散射通信具有光电倍增透射阴极的气汞放电灯,其特征在于,所述红外激光触发光源由红外半导体激光器(10)及扩束透镜(11)构成。

3.根据权利要求1所述的用于紫外散射通信具有光电倍增透射阴极的气汞放电灯,其特征在于,所述光电阴极(2)为InGaAs光电阴极。

4.根据权利要求1所述的用于紫外散射通信具有光电倍增透射阴极的气汞放电灯,其特征在于,在所述透射式阴极中,启辉阴极(7)的电子倍增腔(5)一侧镀有SiO2绝缘层;阵列微孔玻板(8)规则分布通孔,占空比小于等于1,通孔长径比为50;渡越阴极(9)厚度为

0.4μm。

5.根据权利要求1所述的用于紫外散射通信具有光电倍增透射阴极的气汞放电灯,其特征在于,电子倍增腔(5)真空度为0.1Pa;辉光放电腔(6)以0.8Pa的气压充入汞蒸气,以60Pa的气压充入氩气。

6.根据权利要求1所述的用于紫外散射通信具有光电倍增透射阴极的气汞放电灯,其特征在于,光电阴极(2)与微通道板(4)之间的电压为300V;微通道板(4)两端的电压为

1000V;微通道板(4)朝向透射式阴极的一端与透射式阴极之间的电压为8200V;透射式阴极与阳极(3)之间的启动电压为1000V,启动后透射式阴极与阳极(3)之间的电压为180V。
