专利号: 2015105296336
申请人: 苏州宏奇锐自动化有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

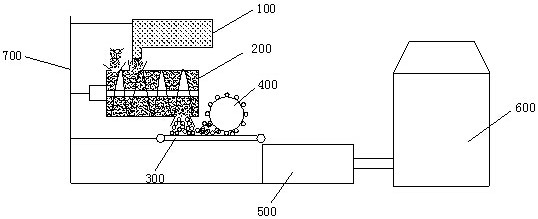

1.一种去除土壤污染物的自动化系统,其特征在于,包括土壤搅拌装置(200),所述土壤搅拌装置(200)上设有进料口和出料口,所述进料口处的上方设有吸附剂投放料斗(100);所述出料口的下方设有一输送机(300),输送机(300)上设有一磁分离装置(400);

输送机(300)的末端下方设有土壤液化装置(500);土壤液化装置(500)通过管道与土壤修复设备(600)连接;

所述土壤修复设备(600)包括一外壳,外壳内部被一隔板分隔成上、下两个部分,分别是位于设备上部的尾气处理池(10)和下部的反应槽(9),尾气处理池(10)与反应槽(9)之间通过尾气收集管(7)连接;

土壤液化装置(500)包括混合池、进水管及泥浆泵;进水管上设有第一电磁阀,泥浆泵通过管道与混合池连接;混合池内设有粘度传感器,所述粘度传感器包括数据采集部件和转换电路部件,所述数据采集部件和转换电路部件连接,所述混合池内对应所述粘度传感器至少设置一个槽口,所述数据采集部件通过该槽口与粘度传感器连接;

所述反应槽(9)的侧壁上设有与所述土壤液化装置连接的土壤进料口(1)、与高温气体释放设备连接的气体进口(2)以及液位传感器,所述液位传感器感应所述反应槽内泥浆的灌入量;

反应槽(9)内部设有搅拌器(5),反应槽(9)的底部设有卸料门(6);所述卸料门(6)包括门框(6-2)、滑动导轨(6-3)、滑板(6-1)及滑板驱动机构,所述门框(6-2)上设有滑动导轨(6-3),所述滑板驱动机构驱动所述滑板(6-1)在所述滑动导轨(6-3)上滑动从而打开或关闭卸料门(6);

所述尾气处理池(10)的侧壁上设有处理液进口(3)和处理液出口(4);所述尾气收集管(7)的一端位于反应槽(9)内,另一端位于尾气处理池(10)内,位于尾气处理池(10)内的尾气收集管(7)与一设置在反应槽(9)底部的蛇形排气管(8)的一端相连;所述蛇形排气管(8)的管壁上设有排气孔,气体通过蛇形排气管(8)的排气孔进入尾气处理池进行处理,处理后的气体从处理池上端开口排出;所述处理池上端开口处设有两个排气口,分别是第一排气口(14)和第二排气口(15),所述第一排气口(14)通过管道与外部大气相连;所述第二排气口(15)通过管道与尾气处理池(10)内的处理液相连;与所述第一排气口(14)连接的管道内设有气体传感器及第二电磁阀;

所述搅拌器(5)包括搅拌轴及驱动电机;

还包括控制部件,所述控制部件分别与所述粘度传感器、第一电磁阀、泥浆泵、液位传感器、气体传感器、第二电磁阀及驱动电机控制连接。

2.根据权利要求1所述的去除土壤污染物的自动化系统,其特征在于,搅拌轴上设有搅拌叶,搅拌叶的表面设有若干凸起。

3.根据权利要求1所述的去除土壤污染物的自动化系统,其特征在于,所述蛇形排气管(8)为双层结构。

4.根据权利要求1所述的去除土壤污染物的自动化系统,其特征在于,所述尾气收集管(7)上设有第三电磁阀(12),所述第三电磁阀(12)与土壤检测设备控制连接。

5.根据权利要求1所述的去除土壤污染物的自动化系统,其特征在于,所述反应槽(9)的侧壁上设有土壤取样口(13)。

6.根据权利要求1所述的去除土壤污染物的自动化系统,其特征在于,所述滑板驱动机构与土壤检测设备控制连接。
