专利号: 2015105306963
申请人: 苏州大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-08-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

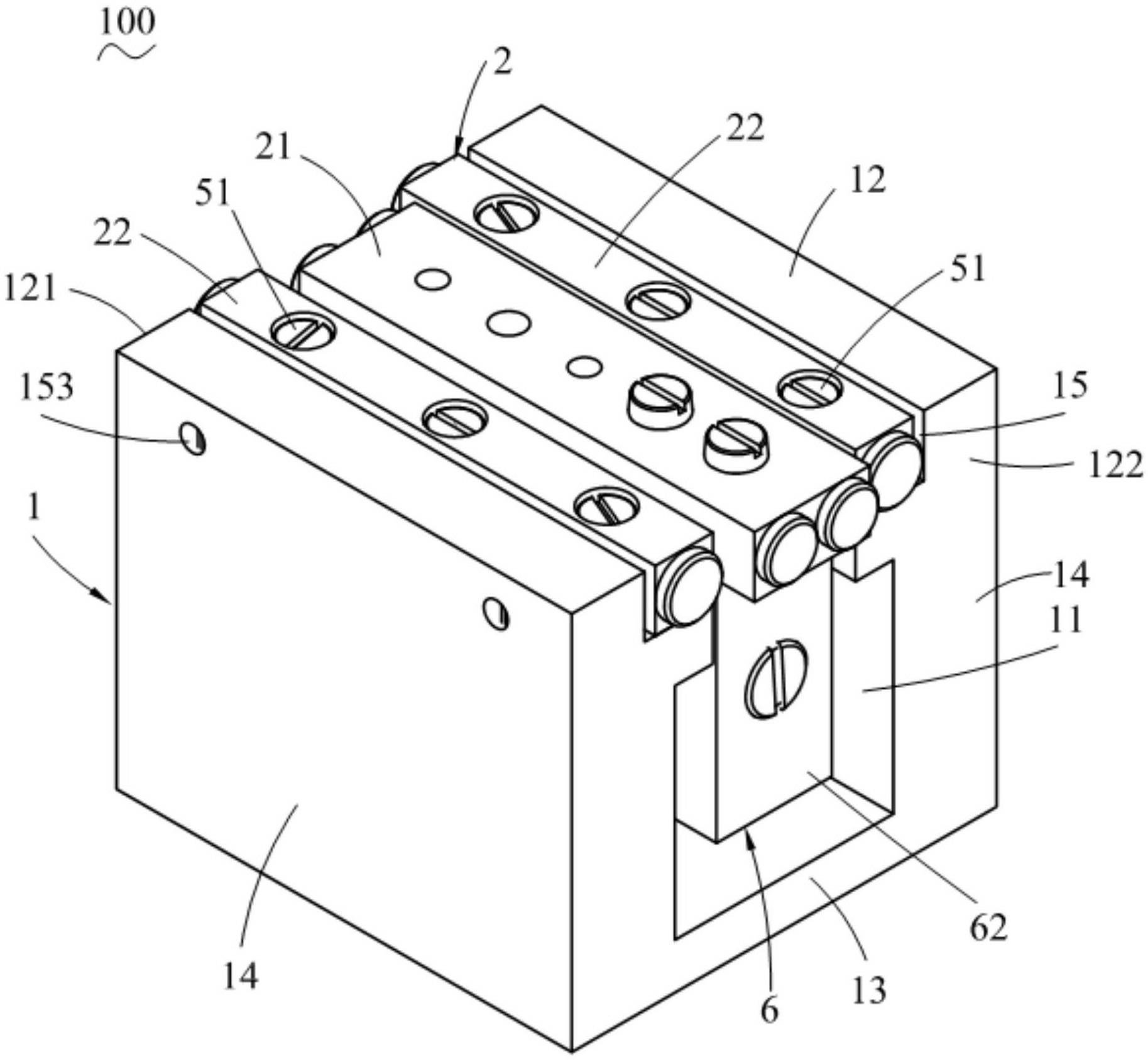

1.一种一维大行程精密定位平台,其特征在于:包括壳体、设置在所述壳体一侧的交叉滚珠导轨及设置在所述壳体内的压电陶瓷和弹性件,所述交叉滚珠导轨包括动子导轨和相对设置在所述动子导轨两侧的定子导轨,所述定子导轨与动子导轨平行设置,所述定子导轨固定在所述壳体上,所述壳体内设置有收纳压电陶瓷和弹性件的收纳腔,所述收纳腔内还设置有第一固定件和第二固定件,所述第一固定件和第二固定件可沿动子导轨的纵长方向在收纳腔内移动,于所述动子导轨的纵长方向,所述压电陶瓷的一端抵持所述第一固定件,另一端抵持所述第二固定件,所述动子导轨固定在所述第二固定件上,所述弹性件固定在所述第一固定件上,于所述动子导轨的宽度方向,所述弹性件的两侧抵压收纳腔的内侧面,所述第一固定件和第二固定件之间通过柔性件连接;

所述压电陶瓷具有抵持第一固定件的第一抵持面和抵持第二固定件的第二抵持面,所述压电陶瓷的一侧设置有预紧螺钉,所述预紧螺钉抵持第一抵持面或第二抵持面;

所述预紧螺钉与压电陶瓷之间夹持有垫片;

所述预紧螺钉螺纹连接在所述第二固定件上,且所述垫片夹持在所述预紧螺钉与压电陶瓷的第二抵持面之间。

2.根据权利要求1所述的一维大行程精密定位平台,其特征在于:于所述定子导轨的高度方向上,所述弹性件的相对两侧分别开设有安装孔和调节孔,所述第一固定件上设置有安装在所述安装孔内的定位螺钉和安装在所述调节孔内的调节螺钉。

3.根据权利要求1所述的一维大行程精密定位平台,其特征在于:所述第一固定件包括第一架体和形成在第一架体内的第一中空腔,所述弹性件容置在所述第一中空腔内,所述第一固定件上设置有与所述压电陶瓷抵持的抵持部,所述抵持部包括自所述第一架体朝压电陶瓷突伸形成,所述柔性件设置在所述抵持部上。

4.根据权利要求3所述的一维大行程精密定位平台,其特征在于:所述柔性件为自所述抵持部的侧面向外延伸形成的板体。

5.根据权利要求4所述的一维大行程精密定位平台,其特征在于:所述第二固定件包括第二架体和形成在所述第二架体内的第二中空腔,所述压电陶瓷容置在所述第二中空腔内,所述第二架体包括相对设置的顶壁和底壁及自所述顶壁向下延伸形成的两侧壁,所述第二架体具有朝向第一架体的开口,所述抵持部自所述开口伸入至所述第二中空腔。

6.根据权利要求5所述的一维大行程精密定位平台,其特征在于:所述板体为自抵持部的两侧面向外延伸形成的两个,两个所述板体分别与第二架体的两侧壁连接。

7.根据权利要求1所述的一维大行程精密定位平台,其特征在于:所述壳体包括相对设置的上端壁和下端壁,所述定子导轨固定在所述上端壁上,所述上端壁上开设有槽道,所述动子导轨位于在所述槽道上方,所述下端壁上开设有与所述收纳腔连通的通孔。
