专利号: 2015105332686
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种气密性间隙可调的火花隙开关的运行方法,其特征在于具体步骤为:

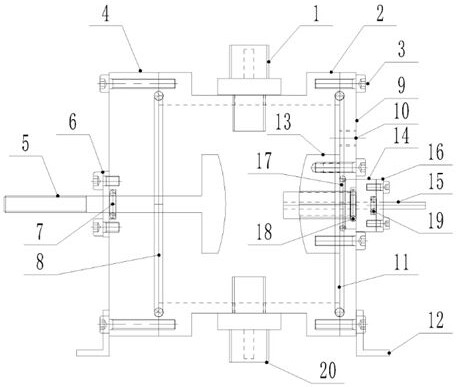

a. 设置一种气密性间隙可调的火花隙开关,该火花隙开关包括气密性开关工作腔体、间隙可调火花隙开关和充排气系统,其中气密性开关工作腔体由绝缘外壳(2)、阳极法兰(4)、阴极法兰(9)、阳极密封压板(6)、触发电极绝缘套(14)、触发电极密封压板(16)以及提供气密性的阳极密封垫圈(7)、阳极法兰密封垫圈(8)、阴极法兰密封垫圈(11)、阴极密封垫圈(17)、触发电极绝缘套密封垫圈(18)、触发电极密封垫圈(19)组成,间隙可调火花隙开关由阳极(5)、阴极(13)、触发电极(15)组成,充排气系统由充气阀(1)和排气阀(20)组成,且能够实现低压、高压或惰性气体开关工作氛围;阳极(5)和阴极(13)左右对置,触发电极(15)、触发电极绝缘套(14)、阴极(13)、阳极(5)同轴心地布置在气密性开关工作腔体中,充气阀(1)和排气阀(20)对称分布在气密性开关工作腔体的中间截面两侧,由充气阀(1)和排气阀(20)调节气密性开关工作腔体中的气压和气体种类;两片L型支撑脚(12)通过螺栓分别与阳极法兰(4)和阴极法兰(9)固定在一起,并能够通过螺栓固定在其他设备上;

所述绝缘外壳(2)为圆筒状,圆筒中间部分经过机械加工变薄,以减轻重量,采用的是聚四氟乙烯材料;阳极法兰(4)为聚四氟乙烯圆板,中心掏空,用以支撑阳极(5);阴极法兰(9)采用黄铜圆板加工,中心掏空,用以支撑触发电极绝缘套(14),阴极法兰(9)表面径向中心处加工出一个螺孔,作为阴极接线端(10);

所述阳极(5)采用黄铜材料,处于气密性开关工作腔体外的一端为细圆棒状,表面加工出螺纹,用作阳极接线端,阳极(5)处于气密性开关工作腔体内的一端为球面放电端;

所述阳极密封压板(6)采用聚四氟乙烯圆板加工而成,通过螺栓固定在阳极法兰(4)上,中心加工出与阳极法兰(4)同心圆孔,通过压紧套在阳极上的阳极密封垫圈(7)实现阳极(5)的密封;

所述阴极(13)采用黄铜柱加工而成,放电端面加工成球面,中心加工出圆孔,通过螺栓固定在气密性开关工作腔体内部;压紧阴极密封垫圈(17)实现阴极(13)的密封;

所述触发电极(15)采用钨棒加工而成,放电端加工成四楞尖针状,放置于触发电极绝缘套(14)内;

所述触发电极绝缘套(14)采用聚四氟乙烯加工而成,置于阴极(13)中心孔内,通过触发电极绝缘套密封垫圈(18)实现密封;

所述触发电极密封压板(16)采用聚四氟乙烯圆板加工而成,通过螺栓与触发电极绝缘套(14)固定,压紧触发电极密封垫圈(19)实现触发电极(15)的密封;

所述充气阀(1)和排气阀(20)通过预留在绝缘外壳(2)的螺孔固定在气密性开关工作腔体的两侧;

b. 将阳极引线通过两颗螺母固定到阳极(5)处于气密性开关工作腔体外部分的螺纹上,阴极引线通过螺栓固定在阴极法兰(9)上预留的阴极接线端(10)上,触发信号引线通过焊接的方式固定在触发电极(15)位于气密性开关工作腔体外的部分;

c. 调整阳极(5)放电端面与阴极(13)放电端面的距离,以适应不同应用所需的工作电压要求;调整触发电极(15)深入气密性开关工作腔体内部的距离,以保证触发的稳定可靠;

通过排气阀(20)降低气密性开关工作腔体的工作气压,或是通过充气阀(1)给气密性开关工作腔体中充入不同的气体;之后即实现气密性间隙可调火花隙开关的运行。
