1.一种石墨烯/聚苯胺/二氧化锰三元复合电极材料的制备方法，其特征在于具体步骤为：(1)按照以下质量比称取原料，氧化石墨:高锰酸钾=0.1 0.2:1，其中高锰酸钾为~

0.474g；

(2)将步骤(1)称取的氧化石墨分散于50ml的去离子水中，超声1h制得氧化石墨烯溶液；

(3)向步骤(2)制得的氧化石墨烯溶液中缓慢加入步骤(1)称取的高锰酸钾，搅拌均匀后滴加浓度为1mol/L的稀盐酸调解溶液pH值等于1，制得混合溶液；

(4)将5mmol的苯胺单体溶解于50ml的氯仿中，制得溶液；

(5)将步骤(3)制得的混合溶液加入到步骤(4)制得的溶液中，在冰浴中界面聚合48h，然后过滤，用酒精、去离子水依次清洗至滤液pH值等于7，所得滤出物即为中间产物；

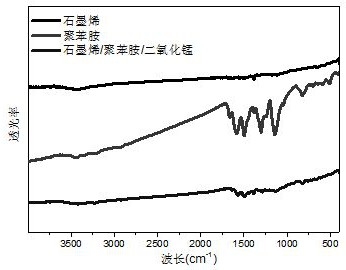

(6)将步骤(5)制得的中间产物充分分散在50ml去离子水中，加入66微升水合肼，98℃下搅拌24h，然后过滤，并依次用丙酮、酒精、去离子重复洗涤至滤液pH等于7，将所得滤出物质在60℃下干燥24h，即制得石墨烯/聚苯胺/二氧化锰三元复合电极材料。
