1.一种石墨烯/聚吡咯/二氧化锰三元复合电极材料的制备方法，其特征在于具体步骤为：(1)按照以下质量比称取原料，氧化石墨:高锰酸钾=0.1~0.2:1，其中高锰酸钾为

0.474g；

(2)将步骤(1)称取的氧化石墨溶解于50mL去离子水中，超声1 h得到氧化石墨烯溶液；

(3)向步骤(2)制得的氧化石墨烯溶液中缓慢加入步骤(1)称取的高锰酸钾并搅拌均匀后滴加1mol/L的稀盐酸调解溶液的pH值等于1，制得混合溶液；

(4)将1mL吡咯单体溶解于50mL氯仿中，制得溶液；

(5)将步骤(3)制得的混合溶液加入到步骤(4)制得的溶液中，在0~4℃下界面聚合

48h，然后过滤，用酒精、去离子水交替清洗至pH值等于7，制得中间产物；

(6)将步骤(5)制得的中间产物充分分散在50 mL去离子水中，加入66微升水合肼，

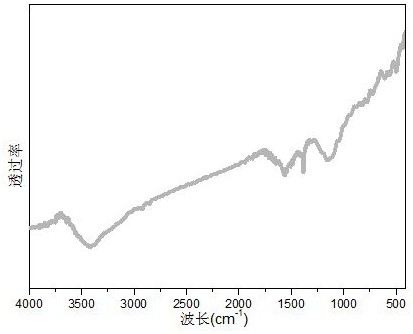

98℃下搅拌24 h，过滤，并依次用丙酮、酒精、去离子水重复洗涤至pH值等于7，将所得物质在60℃下干燥24 h，即制得石墨烯/聚吡咯/二氧化锰三元复合电极材料。
