专利号: 2015105341670
申请人: 黄进堂
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-06-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

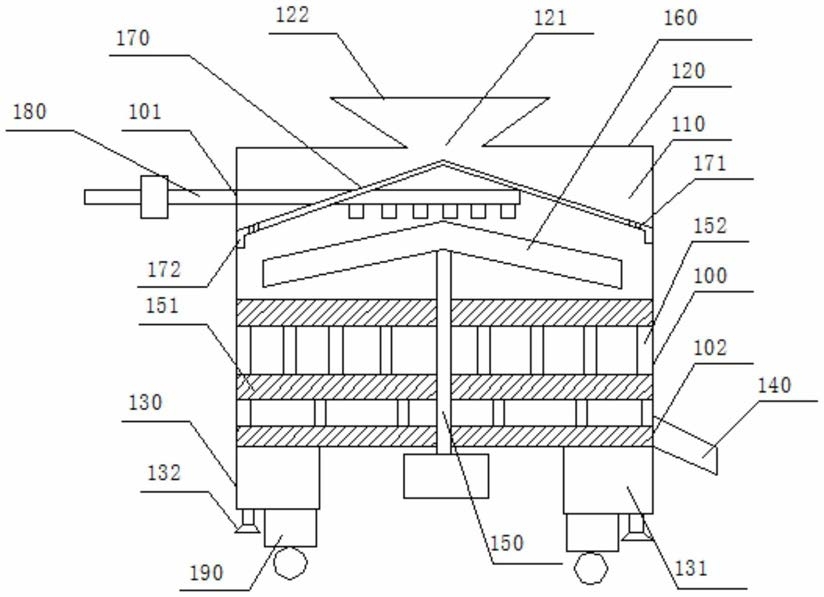

1.一种防喷溅的水泥搅拌机,其特征在于,包括:

搅拌桶,其为圆柱体形,所述搅拌桶内设置有一圆柱形的凹槽,所述凹槽的开口向上,所述凹槽的顶部设置有封盖,所述封盖与所述搅拌桶可拆卸地连接,所述封盖的顶部中央设置有进料口,所述进料口与所述凹槽联通,搅拌桶上部设置有一开口,搅拌桶下部设置有出料口,所述出料口处设置有内螺纹,所述搅拌桶的底部设置有固定装置;

出料管,其上设置有外螺纹,所述出料管与所述出料口螺纹连接;

搅拌杆,其为圆柱体形,所述搅拌杆竖直地设置在所述凹槽的中部,所述搅拌杆穿过所述搅拌桶的底部,并与一电机连接;所述搅拌杆上沿其轴向方向的至少两处圆周上均间隔设置有至少两根搅拌叶;

第一挡板,其为锥形,所述第一挡板的母线向下倾斜,所述第一挡板的顶部与所述搅拌杆的顶部固定连接;

第二挡板,其为内部中空的锥形,所述第二挡板的底部敞开,所述第二挡板的母线向下倾斜,所述第二挡板上直径较大的一端直径与所述凹槽的直径相等,第二挡板下部的侧壁上沿其周长方向间隔设置有多个通孔,所述通孔到凹槽中心线的距离大于所述第一挡板上直径较大的一端的直径;

进水管,所述进水管的一端与一水泵相连,所述进水管的另一端穿过所述开口和所述第二挡板的一侧外壁,并延伸至所述第一挡板和所述第二挡板之间,所述进水管的另一端设置有多个喷头。

2.如权利要求1所述的防喷溅的水泥搅拌机,其特征在于,所述至少两处圆周为三处圆周,即位于搅拌杆上部的第一处圆周,位于搅拌杆中部的第二处圆周,以及搅拌杆上与搅拌桶底部相交的第三处圆周。

3.如权利要求2所述的防喷溅的水泥搅拌机,其特征在于,所述至少两根搅拌叶为三根搅拌叶,彼此间隔120度地环所述搅拌杆的圆周设置。

4.如权利要求3所述的防喷溅的水泥搅拌机,其特征在于,所述第二挡板的底部设置有一内部中空的圆柱形凸起,所述凸起的顶部和底部敞开,所述凸起的外径与所述凹槽的直径相等。

5.如权利要求4所述的防喷溅的水泥搅拌机,其特征在于,所述进料口为圆形,所述进料口上设置有与所述进料口一体成型的料斗,所述料斗为锥形,所述料斗的直径较小的一端直径与所述进料口的直径相等,所述料斗的直径较小的一端与所述进料口连接。

6.如权利要求5所述的防喷溅的水泥搅拌机,其特征在于,所述固定装置由四个长方体形的支座组成,彼此间隔90度地环搅拌桶底部的圆周设置。

7.如权利要求6所述的防喷溅的水泥搅拌机,其特征在于,所述支座的底部设置有一枢杆,所述枢杆的一端与所述支座的底部枢接,所述枢杆的另一端与滑轮连接。

8.如权利要求7所述的防喷溅的水泥搅拌机,其特征在于,所述支座的底部设置有防震垫铁。

9.如权利要求8所述的防喷溅的水泥搅拌机,其特征在于,上下相邻的所述搅拌叶之间间隔设置有多根竖直的支撑杆。

10.如权利要求9所述的防喷溅的水泥搅拌机,其特征在于,所述搅拌叶的长度与所述凹槽的半径相等,上下相邻的所述搅拌叶上靠近所述搅拌桶内壁的一端均设置有所述支撑杆。
