1.一种提高磷酸银光催化活性的方法，其特征在于，包括以下步骤：(1)称取醋酸银，加入去离子水，搅拌，得醋酸银溶液；

(2)向上述醋酸银溶液中逐滴加入Na2HPO4溶液，得黄色沉淀；

(3)将上述黄色沉淀离心分离，洗涤，然后干燥，得干固体；

(4)将上述干固体置于空气气氛下煅烧2-5h，即得。

2.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(1)中每200ml-300ml去离子水中，加入醋酸银0.5-1g。

3.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(2)中Na2HPO4溶液的浓度为0.1-0.3mol/L。

4.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(2)中每200-300ml醋酸银溶液加入Na2HPO4溶液10-20ml。

5.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(3)中离心的条件为：离心速率为10000-12000rad/min，离心时间为5-10min，离心次数为3-5次。

6.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(3)中洗涤剂为去离子水。

7.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(3)中干燥温度为80-100℃。

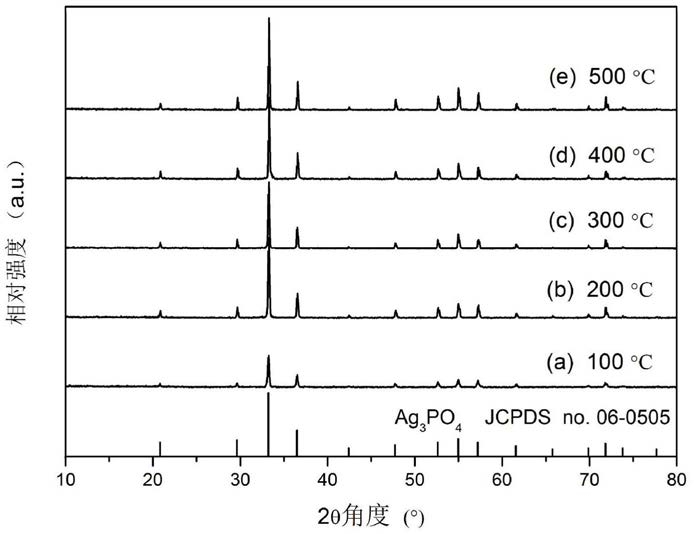

8.根据权利要求1所述的提高磷酸银光催化活性的方法，其特征在于，所述步骤(4)中煅烧温度为100-500℃。
