1.一种LC带通滤波电路，其特征在于：包括第一输入节点(INT+)、第二输入节点(INT-)、第一输出节点(OUT+)、第二输出节点(OUT-)、电容驱动模块、可控电容、电感驱动模块、可控电感、控制模块、传感模块、采样点(P)、电源模块；

可控电容特征如下：包括绝缘容器(G11)、导电液体(G31)、浮体(G21)、底部电极、容极棒(G50)、绝缘层(G51)、电磁线圈(G41)，绝缘容器(G11)具有稳定的形状，绝缘容器(G11)的外形为圆柱状，绝缘容器(G11)的容腔为圆柱状，绝缘容器(G11)的容腔不容易发生形状变化，绝缘容器(G11)为密封容器，导电液体(G31)承装在绝缘容器(G11)的容腔内，导电液体(G31)的体积小于绝缘容器(G11)的容积，导电液体(G31)的体积大于绝缘容器(G11)的容积的一半，电磁线圈(G41)固定缠绕在绝缘容器(G11)的外部，电磁线圈(G41)位于绝缘容器(G11)的等腰线以下，电磁线圈(G41)的轴线与绝缘容器(G11)的轴线相重合，容极棒(G50)为圆柱状导电体，容极棒(G50)的轴线与绝缘容器(G11)的轴线重合，绝缘层(G51)覆盖在容极棒(G50)上构成电容电极，浮体(G21)的平均密度小于导电液体(G31)的密度，浮体(G21)具有磁性或顺磁性，浮体(G21)装置在绝缘容器内，浮体(G21)外表面是绝缘的，浮体(G21)的外部体积小于绝缘容器(G11)的容积减去导电液体(G31)的体积，浮体(G21)的中央具有通孔(G22)，浮体(G21)的中央的通孔(G22)的直径大于电容电极的直径，浮体(G21)通过其通孔(G22)串在电容电极上漂浮于导电液体(G31)并可以在垂直方向上自由浮动，底部电极位于绝缘容器(G11)的容腔内表面底部，底部电极与导电液体(G31)总是保持接触，

给电磁线圈(G41)通电，电磁线圈(G41)产生磁场(G42)，电磁线圈(G41)会吸引浮体(G21)使浮体(G21)下沉，并导致浮体(G21)排开导电液体(G31)的排开体积增大，进而使导电液体(G31)的液平面上升并能够增加电容电极与导电液体之间的接触面积，本个以分号作为结尾的分句中以上所述的各个部件均只属于可控电容；

可控电感的特征如下：包括绝缘容器(G11)、导电液体(G31)、实体(G21)、底部电极(G51)、绕线棒(L10)、电感线圈(L1)、电磁线圈(G41)，绝缘容器(G11)具有稳定的形状，绝缘容器(G11)的外形为圆柱状，绝缘容器(G11)的容腔为圆柱状，绝缘容器(G11)的容腔不容易发生形状变化，绝缘容器(G11)为密封容器，导电液体(G31)承装在绝缘容器(G11)的容腔内，导电液体(G31)的体积小于绝缘容器(G11)的容积，导电液体(G31)的体积大于绝缘容器(G11)的容积的一半，电磁线圈(G41)固定缠绕在绝缘容器(G11)的外部，电磁线圈(G41)位于绝缘容器(G11)的等腰线以上，电磁线圈(G41)的轴线与绝缘容器(G11)的轴线相重合，绕线棒(L10)为圆柱状且表面绝缘，绕线棒(L10)的轴线与绝缘容器(G11)的轴线重合，电感线圈(L1)缠绕在绕线棒(L10)上构成绕线电感，实体(G21)的平均密度大于等于导电液体(G31)的密度，实体(G21)具有磁性或顺磁性，实体(G21)装置在绝缘容器内，实体(G21)外表面是绝缘的，实体(G21)的外部体积小于绝缘容器(G11)的容积减去导电液体(G31)的体积，实体(G21)的中央具有通孔(G22)，实体(G21)的中央的通孔(G22)的直径大于绕线电感的直径，实体(G21)通过其通孔(G22)串在绕线电感上悬浮或沉底于导电液体(G31)并可以在垂直方向上自由浮动，底部电极(G51)位于绝缘容器(G11)的容腔内表面底部，底部电极(G51)与导电液体(G31)总是保持接触，线圈未通电的情况下，导电液体(G31)与电感线圈(L1)之间具有导电接触，给电磁线圈(G41)通电，电磁线圈(G41)产生磁场(G42)，电磁线圈(G41)会吸引实体(G21)使实体(G21)上升，并导致实体(G21)在导电液体(G31)中的浮状态改变为漂浮状态，从而使实体(G21)排开导电液体(G31)的排开体积减小，进而使导电液体(G31)的液平面下降并能够减少电感线圈(L1)被导电液体(G31)淹没的圈数，并增加电感线圈(L1)的有效圈数，本个分句中以上所述的各个部件均只属于可控电感；

电感驱动模块、电容驱动模块是同一种驱动模块，这种驱动模块其特征如下：包括第一电阻(R10)、第一电容(C10)、MOS管、第二电阻(R11)、第二电容(C11)、二极管(D10)，第一电阻(R10)与第一电容(C10)并联，第一电阻(R10)的一端与MOS管的源极相连，第一电阻(R10)不与MOS管源极相连的端为驱动模块的第一输入端，第二电阻(R11)与第二电容(C11)并联，第二电阻(R11)的一端与MOS管的漏极相连，第二电阻(R11)不与MOS管漏极相连的端与二极管(D10)的负极相连；

传感模块电阻特征如下：包括第一采样电阻(R20)、第二采样电阻(R21)，第一采样电阻(R20)与第二采样电阻(R21)相连，第一采样电阻(R20)与第二采样电阻(R21)的连接点为传感模块的信号输出端，第一采样电阻(R20)不与第二采样电阻(R21)相连的端为传感模块的采样端，第二采样电阻(R21)不与第一采样电阻(R20)相连的端为传感模块的参考端；

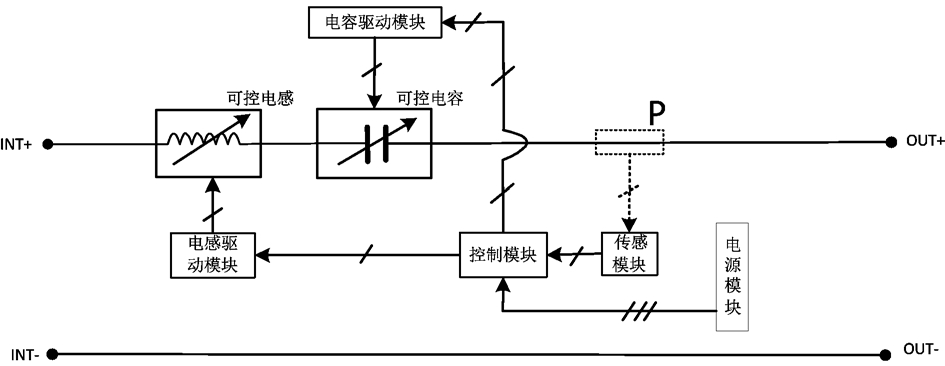

可控电感的电感线圈(L1)与第一输入节点(INT+)相连，可控电感的电磁线圈(G41)的两端与电感驱动模块的二极管(D10)的两端相连，可控电感的底部电极(G51)与可控电容的底部电极相连；

可控电容的容极棒(G50)与采样点(P)相连，可控电容的电磁线圈(G41)的两端与电容驱动模块的二极管(D10)的两端相连；

控制模块具有至少2个能够输出PWM信号的控制信号输出通道，控制模块具有至少一个采样信号输入端；

电源模块具有第一输入端(IN+)、第二输入端(IN-)、第一输出端(OT+)、第二输出端(OT-)；

电感驱动模块的输入端与电源模块的第一输出端(OT+)相连，电感驱动模块的二极管(D10)的正极与电源模块的第二输出端(OT-)相连；

电容驱动模块的输入端与电源模块的第一输出端(OT+)相连，电容驱动模块的二极管(D10)的正极与电源模块的第二输出端(OT-)相连；

电感驱动模块的MOS管的栅极与控制模块的一个控制信号输出通道相连；

电容驱动模块的MOS管的栅极与控制模块的一个控制信号输出通道相连；

传感模块的参考端与第二输出节点(OUT-)相连；

采样点(P)与第一输出节点(OUT+)相连；

传感模块的采样端连接在采样点(P)上；

传感模块的信号输出端与控制模块的采样信号输入端相连；

控制模块与电源模块之间具有用于传输电能的电学连接，电源模块能够向控制模块提供电能。

2.如权利要求1所述的LC带通滤波系统，其特征在于所述的可控电容浮体(G21)的内部具有用于调节密度的空腔。

3.如权利要求1所述的LC带通滤波系统，其特征在于：所述的可控电容、可控电感的底部电极均使用含有金属钨的合金制成。

4.如权利要求1所述的LC带通滤波系统，其特征在于：所述的控制模块为单片机。

5.如权利要求1所述的LC带通滤波系统，其特征在于：所述的电源模块的第一输出端(OT+)、第二输出端(OT-)之间具有滤波电容(C20)。

6.一种电子电路，其特征在于：具有权利要求1所述的LC带通滤波电路。

7.一种静置型大功率弱电电源，其特征在于：具有权利要求1所述的LC带通滤波电路。
