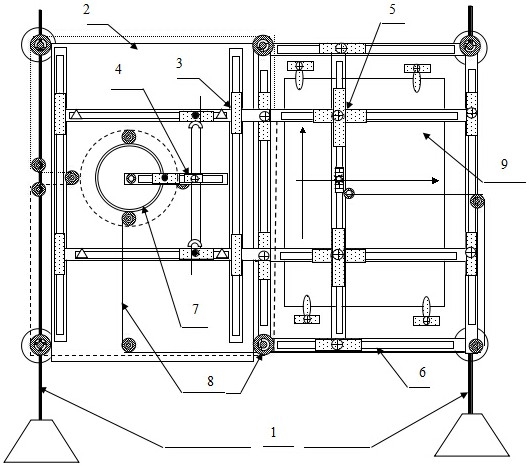

1.一种非三角周期函数演示及图像绘制装置，其特征在于：该装置包括支架（1）、轨线导向板（2）、桥式支架（3）、旋转导杆（4）、绘图机构（5）、矩形滑道（6）、柱面轨道（7）、连接系统（8）、画板（9），所述支架（1）包括下地脚（15），在两个下地脚（15）上分别设有左立杆（11）和右立杆（12），左立杆（11）和右立杆（12）与下横杆（13）、上横杆（14）垂直固连，形成井字形结构，在左立杆（11）、右立杆（12）、下横杆（13）和上横杆（14）的四个交点处设有后地脚，每个后地脚上装有后地脚吸盘（16）；轨线导向板（2）固定在支架（1）的左立杆（11）、下横杆（13）、上横杆（14）上，在轨线导向板（2）的前面中部固定有柱面轨道（7），在轨线导向板（2）的外边缘设有桥式支架（3），旋转导杆（4）安装在桥式支架（3）和轨线导向板（2）上，矩形滑道（6）固定在支架（1）的右立杆（12）、下横杆（13）、上横杆（14）上，在矩形滑道（6）内装有绘图机构（5），在绘图机构（5）的后面装有画板（9）；旋转导杆（4）、柱面轨道（7）、绘图机构（5）之间通过由拉线和滑轮组成的连接系统（9）连接。

2.根据权利要求1所述的非三角周期函数演示及图像绘制装置，其特征在于：轨线导向板（2）包括矩形硬板（21）、轴承（22）、转轴（23）和固定卡（29），矩形硬板（21）具有一定厚度的刚性材料板，在其中部设有轴承（22），轴承（22）内装有转轴（23），以转轴（23）为中心画有三角形轨线（24）、内圆轨线（25）、矩形轨线（26）、外圆轨线（27），在轨线导向板（2）的周边设有固定卡（28）。

3.根据权利要求2所述的非三角周期函数演示及图像绘制装置，其特征在于：桥式支架（3）包括左滑块连杆（31）、右滑块连杆（32）、上滑道（33）、下滑道（34）、上翘板（39）和下翘板（310），左滑块连杆（31）和右滑块连杆（32）平行固定在轨线导向板（2）的左右边缘，左滑块连杆（31）、右滑块连杆（32）上各有二只带锁滑块；上滑道（33）和下滑道（34）的滑槽中分别有一只上滑块（35）和下滑块（36），在上滑块（35）和下滑块（36）上分别装有上带灯销钉（37）和下带灯销钉（38），上滑块（35）和下滑块（36）的前端各有一只红指示灯；在上滑道（33）的上部设有一只上翘板（39），上翘板（39）由翘板杆（312）、左楔块（313）、右楔块（314）、梯形支架（311）、转轴（315）组成，翘板杆（312）是一根弹性弧形杆，在它的两端上部分别设有左楔块（313）和右楔块（314），在翘板杆（312）的中部有一根垂直转轴（315），转轴（315）的两端固定在梯形支架（311）的上部，梯形支架（311）下部置于轨线导向板上；在下滑道（34）的下方设有下翘板（310），下翘板（310）由长杆（316）、短杆（317）、长短杆连轴（318）构成，长杆（316）和短杆（317）通过长短杆连轴（318）连接在一起，在长杆（316）和短杆（317）的中部下方分别有梯形带轴支架（319）和三角形带轴支架（320），在长杆（316）和短杆（317）的上方有左锥形楔块（321）、中锥形楔块（322）、右锥形楔块（323）；上滑道（33）与下滑道（34）呈平行状态，两端分别与左滑块连杆（31）、右滑块连杆（32）上的带锁滑块相连。

4.根据权利要求3所述的非三角周期函数演示及图像绘制装置，其特征在于：旋转导杆（4）包括内槽杆（41）、带锁滑块（42）、夹具滑块（43）、销钉轴（44）、滚轮（45）、红指示灯（46）和开口槽杆（47），内槽杆（41）是一根有内槽的直长杆，在其内槽中嵌有带锁滑块（42）和夹具滑块（43），带锁滑块（42）上有销钉轴（44）穿过，在销钉轴（44）的前端设有红指示灯（46），销钉轴（44）的后端有滚轮（45）；在夹具滑块（43）上有夹具销钉（49）穿过，通过夹具销钉（49）垂直固定一开口槽杆（47），开口槽杆（47）的两根基杆两端错位，在两根基杆的上方用弧梁（48）固定，两根基杆之间的滑槽两端开口；在旋转导杆（4）的下端开有轴孔（410），上端设有手摇柄（411）；旋转导杆（4）通过轴孔（410）套在轨线导向板（2）的转轴（23）上。

5.根据权利要求4所述的非三角周期函数演示及图像绘制装置，其特征在于：绘图机构（5）由上横向导杆（51）、纵向导杆（52）、下横向导杆（53）、左带锁滑块（54）、右带锁滑块（55）、滑块组（56）、销钉轴（57）、弹性画笔（58）构成, 上横向导杆（51）和下横向导杆（53）平行，并与纵向导杆（52）垂直，上横向导杆（51）和下横向导杆（53）与纵向导杆（52）都通过滑块组（56）形成正交独立运动系，滑块组（56）是两块互相垂直的滑块经销钉轴（57）穿过而成，销钉轴（57）的前端装有指示灯，后端设有弹性画笔（58）；在上横向导杆（51）和下横向导杆（53）上分别有左带锁滑块（54）和右带锁滑块（55），在纵向导杆（52）上有夹具滑块（510），夹具滑块（510）上面置指示灯（511）；在上横向导杆（51）和下横向导杆（53）的左端各有一个轴孔（59），轴孔（59）分别与桥式支架（3）的上滑道（33）和下滑道（34）相连。

6.根据权利要求5所述的非三角周期函数演示及图像绘制装置，其特征在于：矩形滑道（6）包括呈矩形布置的左滑块连杆（61）、右滑块连杆（62）、下滑块连杆（63）和上滑块连杆（64）；左滑块连杆（61）的滑槽中有左上滑块（65）和左下滑块（66），右滑块连杆（62）的滑槽中有右上滑块（67）和右下滑块（68），在上滑块连杆（64）下滑块连杆（63）的滑槽中分别有上滑块（610）和下滑块（69）；左滑块连杆（61）上的左上滑块（65）和左下滑块（66）分别与左带锁滑块（54）相连，右滑块连杆（62）上的右上滑块（67）和右下滑块（68）分别与右带锁滑块（55）相连，上滑块（610）和下滑块（69）分别与绘图机构（5）中纵向导杆（52）的两端相连，矩形滑道（6）与绘图机构（5）构成直角坐标绘图器。

7.根据权利要求6所述的非三角周期函数演示及图像绘制装置，其特征在于：柱面导轨（7）由底座（71）、轨道面（72）、前旋转套环（73）、后旋转套环（74）、套环柄（75）、上弹簧卡（76）、下弹簧卡（77）构成，在底座（71）上垂直固定柱面轨道面（72），在轨道面（72）上设有前旋转套环（73）和后旋转套环（74），在前旋转套环（73）和后旋转套环（74）上各有套环柄（75），在轨道面（72）的中部设有上弹簧卡（76）和下弹簧卡（77）；柱面导轨（7）通过底座（71）固定在轨线导向板（2）的轨线上。

8.根据权利要求7所述的非三角周期函数演示及图像绘制装置，其特征在于：连接系统（8）包括内滑轮组（81）、外滑轮组（82）、右下滑轮（83）、右上滑轮（84）、左上滑轮（85）、左下滑轮（86）、上左滑轮（87）、上右滑轮（88）、下左滑轮（89）、下中滑轮（810）、下右滑轮（811）、横向右拉绳（812）、纵向上拉绳（813）和纵向下拉绳（814），内滑轮组（81）和外滑轮组（82）是同轴滑轮组，它们固定在轨线导向板（2）上，右下滑轮（83）和右上滑轮（84）固定在右立杆（12）上，左上滑轮（85）和左下滑轮（86）固定在左立杆（11）上，上左滑轮（87）和上右滑轮（87）固定在上横杆（14）上，下左滑轮（89）、下中滑轮（810）、下右滑轮（811）固定在支架（1）的下横杆（13）上；在旋转导杆（4）的销钉轴（44）到绘图机构（5）的纵向导杆（52）之间设有横向右拉绳（812），横向右拉绳（812）左端固定在销钉轴（44）上，右端沿轨道面线槽依次经过内滑轮组（81）、下中滑轮（810）、右下滑轮（83）、右上滑轮（84）后固定在纵向导杆（52）上；在柱面轨道（7）的套环柄（75）到绘图机构（5）的横向导杆（51）（53）之间设有纵向上拉绳（813）和纵向下拉绳（814），纵向上拉绳（813）上端固定在后旋转套环（74）的套环柄（75）上，沿旋转套环（74）的线槽依次经过外滑轮组（82）、左上滑轮（85）、上左滑轮（87）、上右滑轮（88）后固定在上横向导杆（51）上；纵向下拉绳（814）上端固定在前旋转套环（73）的套环柄（75）上，下端沿旋转套环（73）的线槽依次经过外滑轮组（82）、左下滑轮（86）、下左滑轮（89）、下右滑轮（811）后固定在上横向导杆（51）上。

9.根据权利要求1所述的非三角周期函数演示及图像绘制装置，其特征在于：画板（9）包括矩形平板（91）和卡纸器（92）组成，卡纸器（92）固定在矩形平板（91）的前面，在矩形平板（91）的周边设有固定卡（93）。
