专利号: 2015105515827
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:包括以下步骤:

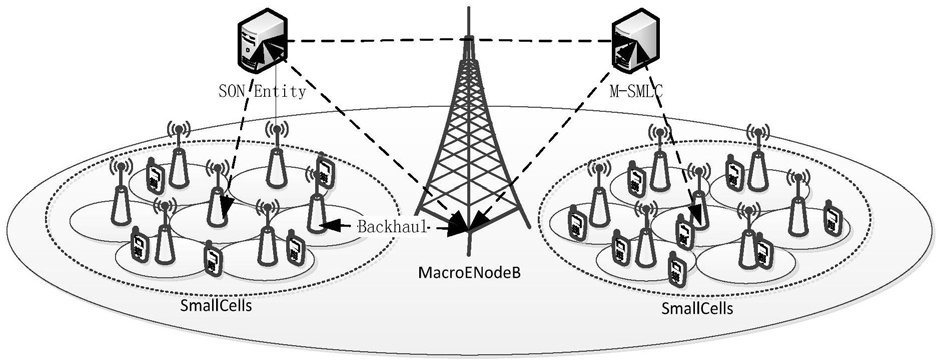

1)异构蜂窝场景中的SON实体添加业务分布分析统计模块,根据从E-SMLC获取到的UE位置信息与从宏基站获取到的业务状态信息,分析得出精确的业务分布信息数据,了解SmallCell覆盖区域中的业务数量占网络总业务数量比例;

2)宏基站根据获取到的业务分布情况,判断网络中业务的分散或集中状态,然后对异构蜂窝网络中的MacroCell与SmallCell进行P-Cell/S-cell配置;

3)若业务集中分布于SmallCell覆盖区域,则根据网络中UE类型,判断异构蜂窝网络中的UE是否兼容Release9之后的载波聚合(CAT6),并启动符合条件UE的辅载波收发机;

若业务分散分布,该判断过程不执行,全体UE均不采用载波聚合,根据异频切换准则选择具体的接入小区;

4)业务集中分布于SmallCell覆盖区域的前提下,根据步骤3)的判断结果,对CAT6及以上UE,部署Internodes Resource Aggregation型双连接,聚合PCell、SCell两层网络资源,提升异构蜂窝网络总体容量;

5)对CAT 6以下UE,只监听P-Cell的载波并在其上被分配资源,不执行S-Cell Addition操作。

2.根据权利要求1所述的一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:在步骤1)中,SON实体从E-SMLC获得业务进行时用户的地理位置信息,从基站侧RRC协议栈获得业务状态信息,分析后得出较为精确的业务地理位置分布情况;该分布情况通过S1接口下发至异构蜂窝网络中的宏基站,令该宏基站知晓其附近业务的分布状况,该分布情况作为后续进行网络优化配置的依据。

3.根据权利要求2所述的一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:在步骤2)中,若宏基站得知其覆盖下的用户业务多数集中于SmallCell覆盖区域,则网络配置宏基站为P-Cell,配置SmallCell为S-Cell。P-Cell通过Xn接口向S-Cell下发RRC控制面转移指令,即保留S-Cell的数据面,S-Cell RRC层原有的无线承载连接控制均移交给P-Cell控制;新的控制信令由P-Cell产生,既可以由P-Cell直接发送至UE,也可以先由P-Cell将信令通过P、S-Cell之间的backhual转发至S-Cell,再由S-Cell发送信令至UE。

4.根据权利要求3所述的一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:在步骤3)中,当业务集中分布于SmallCell覆盖区域导致P-Cell资源出现一定程度空闲时,UE通过聚合P-Cell和S-Cell频谱资源可充分利用空闲资源,提升网络吞吐量;此时有必要判断UE类型是否具备载波聚合功能,并通过基站向CAT6以上用户发送载波聚合功能启动信令,UE开始监听并测量辅载波SCC;如果业务未集中于SmallCell覆盖区域,则该过程无需执行,不论何种UE均维持异频测量配置,在宏基站与SmallCell之间执行异频切换,只需监听一种载波从而降低UE端能耗。

5.根据权利要求4所述的一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:在步骤4)中,对具有载波聚合功能的UE部署站点间资源聚合型双连接;若UE根据S-Cell接收功率判断有S-Cell满足A4事件条件,则向P-Cell发送S-CellA4测量报告,之后P-Cell向UE发送S-Cell Addition信令;UE添加该S-Cell作为辅小区,第二组接收机开始监听该S-Cell对应的SCC,进行物理层同步,之后进行两种载波上的层二资源分配;上述过程完成后UE与P-Cell和S-Cell之间均可进行数据收发,在业务集中于SmallCell范围时,可有效利用宏小区空闲资源以提升网络总体容量。

6.根据权利要求5所述的一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:在步骤5)中,业务集中情况下,不具有载波聚合功能UE在双连接场景只和P-Cell建立关联进行数据面收发,P-Cell识别该类UE类型后不向其发送SCC监听测量指令,也就不会触发A4测量报告与S-Cell Addition过程。

7.根据权利要求1至6中任一项所述的一种异构蜂窝网络基于业务感知的站间频谱资源聚合方法,其特征在于:所述辅小区S-Cell拥有激活与反激活机制,可根据是否有数据传输需要对S-Cell进行激活或反激活;非连续性接收DRX,可根据不同业务类型和时延要求设定SCC观测间隔,降低能耗;可根据业务分布集中程度在S-Cell和非S-Cell之间进行转换,独立RRC功能的开启、关闭。
