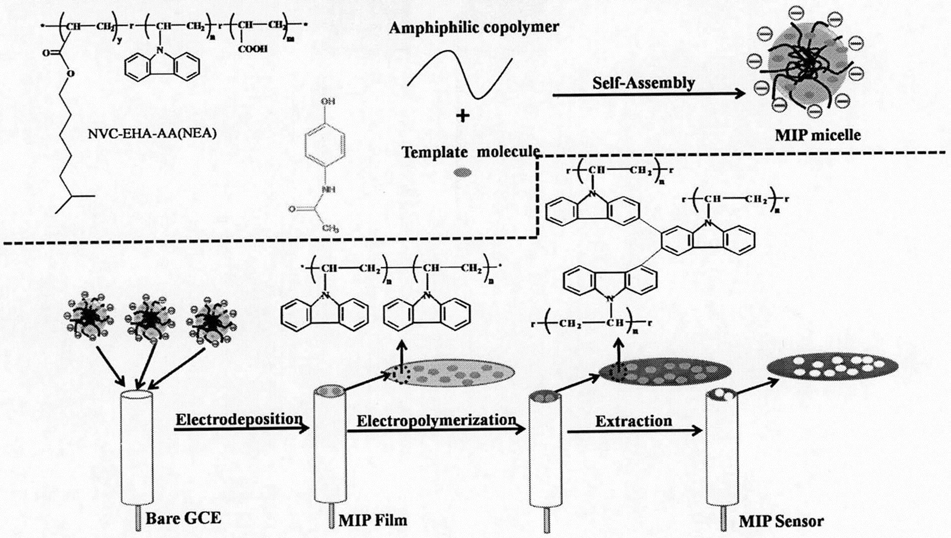

1.一种电活性双亲聚合物分子印迹传感器的制备方法，其特征是，包括如下步骤：

(1)电活性双亲聚合物的制备：将电活性单体、亲水性单体、疏水性单体、引发剂和溶剂加入圆底烧瓶中搅拌溶解，充N2除空气，密封，60-90℃反应8-36h，反应结束后沉淀洗涤，在真空烘箱中烘干，电活性单体、亲水性单体与疏水性单体的摩尔质量比为3∶3∶5-3∶16∶5；

(2)电活性双亲聚合物溶液的制备：将步骤(1)中制得的聚合物和模板分子溶于良溶剂中，配成聚合物浓度为1-20mg/mL、模板分子浓度为O.1-2mg/mL的电活性双亲聚合物溶液，搅拌过夜使模板分子和聚合物充分作用，良溶剂选自如下一种或两种：二甲基甲酰胺、二氧六环、四氢呋喃、二甲基亚砜；

(3)电活性双亲聚合物分子印迹胶束的制备：快速搅拌下迅速加入聚合物溶液的不良溶剂超纯水至溶液体积为初始体积的2-10倍，使无规共聚物发生微相分离，自组装并包覆模板分子形成稳定的电活性双亲聚合物分子印迹胶束溶液；

(4)电活性双亲聚合物分子印迹电化学传感器的制备：将修饰电极预处理，再将步骤(3)中所得到的分子印迹胶束溶液电沉积到修饰电极表面，干燥后得到表面修饰有电活性分子印迹胶束膜的电极，将其置入O.1mol/L高氯酸锂的乙腈溶液中施加电压使电极表面的分子印迹胶束膜发生电聚合，形成导电的交联网络，静置过夜后用洗脱液洗脱模板分子3-

10分钟即可得到电活性双亲聚合物分子印迹传感器。

2.根据权利要求1所述的电活性双亲聚合物分子印迹传感器的制备方法，其特征在于亲水性单体为二甲胺乙基甲基丙烯酸酯、(甲基)丙烯酸、对苯乙烯磺酸钠、2-丙烯酰胺-2-甲基丙磺酸中的一种或两种，电活性单体为乙烯基苯胺、N-乙烯基咔唑、乙烯基噻吩中的一种或两种，疏水性单体为丙烯酸羟乙酯、(甲基)丙烯酸异辛酯、(甲基)丙烯酸异癸酯、(甲基)丙烯酸月桂酯中的一种或两种，引发剂为偶氮二异丁腈或偶氮二异庚腈。

3.根据权利要求1所述的电活性双亲聚合物分子印迹传感器的制备方法，其特征在于所述的修饰电极是：金电极、玻碳电极、ITO玻璃电极、铂丝电极或316L不锈钢电极。

4.根据权利要求1所述的电活性双亲聚合物分子印迹传感器的制备方法，其特征在于电活性双亲聚合物分子印迹胶束溶液中其模板分子与聚合物之间存在氢键作用、静电作用、π-π作用、配位作用中的一种或几种。

5.根据权利要求1所述的电活性双亲聚合物分子印迹传感器的制备方法，其特征在于洗脱液为以下两种极性溶剂的混合溶剂：水、乙酸、乙醇、甲醇、乙酸乙酯、乙腈。

6.根据权利要求1所述的电活性双亲聚合物分子印迹传感器的制备方法，其特征在于所述的电沉积工艺条件为恒电位值0.4V-2V，电沉积时间为60s-600s，电聚合工艺条件为通过循环伏安法在0-2V的电压条件下扫3-20圈进行电化学聚合。
