1.一种测定聚合物溶度参数的方法，其特征在于：步骤如下，(1)合成带官能团的荧光探针小分子，

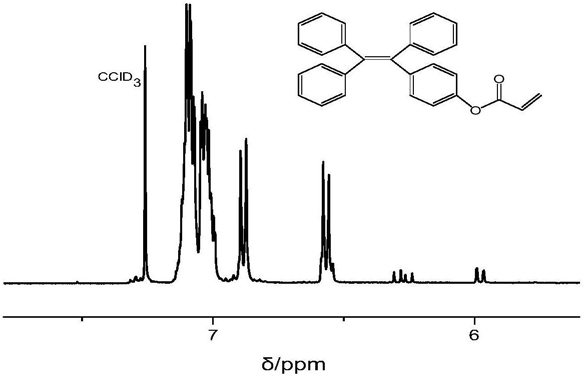

采用Mcmurry法合成的探针小分子4-羟基四苯乙烯，再将双键引入上述得到的4-羟基四苯乙烯上，即4-羟基四苯乙烯与丙烯酰氯反应合成

4-丙烯酰氧基四苯乙烯；

(2)将步骤(1)中合成的带有官能团的探针小分子引入待测溶度参数的聚合物分子链中，得到共聚物，即将4-丙烯酰氧基四苯乙烯与甲基丙烯酸甲酯进行共聚合；

(3)测定步骤(2)中所得共聚物的荧光性能，以及所述共聚物溶在不同溶度参数溶剂中的荧光光谱，确定此聚合物的溶度参数。

2.如权利要求1所述的测定聚合物溶度参数的方法，其特征在于：步骤(3)中，将步骤(2)中所得的共聚物溶于不同配比的THF/H2O混合物中，测其荧光光谱；再将共聚物加入到不同溶度参数的溶剂中，检测荧光谱图，通过对荧光强度的比较，得到聚合物的溶度参数。

3.如权利要求2所述的测定聚合物溶度参数的方法，其特征在于：步骤(3)中，共聚物溶于不同配比的THF/H2O混合物中的浓度为1mg/mL。

4.如权利要求2所述的测定聚合物溶度参数的方法，其特征在于：步骤(3)中，共聚物溶于不同溶度参数的溶剂中的浓度为1mg/mL。
