专利号: 201510561449X
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:包括以下步骤:

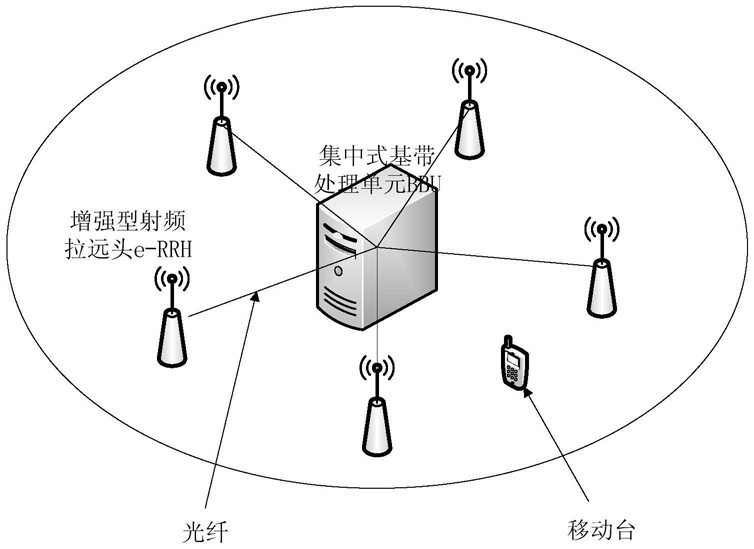

1)在城市网络中的十字街道路口处部署分布式天线的增强型天线射频拉远头,根据网络的不同部署需求,不同位置的射频拉远头通过回程链路与基带处理单元BBU模块相连成簇组成不同形态的分布式天线虚拟小区;

2)分布式天线虚拟小区中心簇头站点中的集中式处理服务器模块持续性的分析同一个分布式天线虚拟小区下的用户终端的测量上报信息,建立分布式天线虚拟小区下的资源分配信息和负载信息;

3)根据资源分配信息和负载信息,进行虚拟小区负载状况的衡量,将其与虚拟小区设定的负载等级门限进行比较,根据负载状况来判断分布式天线虚拟小区下的天线射频拉远头节点是否需要进行重新配置;

4)如果分布式天线虚拟小区负载低于门限设定值,对分布式天线虚拟小区下的天线射频拉远头进行重新配置,激活其天线射频拉远头中基带处理单元模块功能,增强网络容量;

5)各个射频拉远头节点对其服务区内的负载状况进行衡量,并将负载等级上报,此时判断是否需要对连接到同一个中心簇头站点上的具有单独的小区资源调度功能的天线射频拉远头节点进行重新配置;

6)对连接到同一个中心簇头站点上的具有单独的小区资源调度功能的天线射频拉远头节点进行重新配置,去激活其基带处理单元模块,各个射频拉远头节点发送相同的信号,各个射频拉远头重新成簇为一个虚拟小区,在中心簇头站点中进行本小区的集中式资源调度,增强网络覆盖。

2.根据权利要求1所述的一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:在步骤1)中,在城市网络中的十字街道路口部署的射频拉远头不仅具有射频收发功能还具有部分的基带处理功能,为一种增强型的射频拉远头节点,能够根据网络需求动态配置其功能;分布式天线虚拟小区的形态可以是线性的小区成簇形态,也可以是矩形的小区成簇形态,线性成簇的小区形态适合部署于主干街道,矩形成簇的小区形态适合部署与商业写字楼区和居民用户住宅区。

3.根据权利要求1所述的一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:在步骤1)中,连接到同一个分布式天线虚拟小区下的不同射频拉远头发送相同的数据,使用相同频谱资源进行集中式的资源调度。

4.根据权利要求1所述的一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:在步骤2)中,分布式天线虚拟小区下的资源分配及负载信息是以周期时间T内时频物理资源块的使用率来衡量的。

5.根据权利要求1所述的一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:在步骤3)中,根据分布式天线虚拟小区的负载状况来决定是否重配置的原则为:对于低负载时的分布式天线小区,保持原有的射频拉远头的射频收发功能不变,使用集中式的资源分配;对于高负载时的分布式天线小区,需要改变原有的分布式天线成簇的形态,进行射频拉远头的功能重配置。

6.根据权利要求1所述的一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:在步骤4)中,对分布式天线射频拉远头的重配置为在射频拉远头原有的射频发射功能模块基础上,激活其基带处理单元模块功能,每个射频拉远头不仅可以单独的收发不同的数据流,还可以进行资源的分配,实现空间复用。

7.根据权利要求1所述的一种增强网络容量与覆盖的动态分布式天线部署方法,其特征在于:在步骤5)中,激活了射频拉远头基带处理模块功能的节点,以单独的小区的形态存在,进行其服务范围内的负载状况的衡量,并将负载状况通过回程链路传递给分布式天线成簇小区中心簇头站点中的集中式处理服务器模块进行总的负载状况衡量,此时根据负载状况来决定是否进行重配置的原则为,如果属于低负载状况则对激活了射频拉远头基带处理模块功能的节点进行重配置;如果属于高负载状况则无需改变以单独小区形态存在的射频拉远头的配置,进行不同数据流的发送。
