专利号: 2015105629071
申请人: 温州智信机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

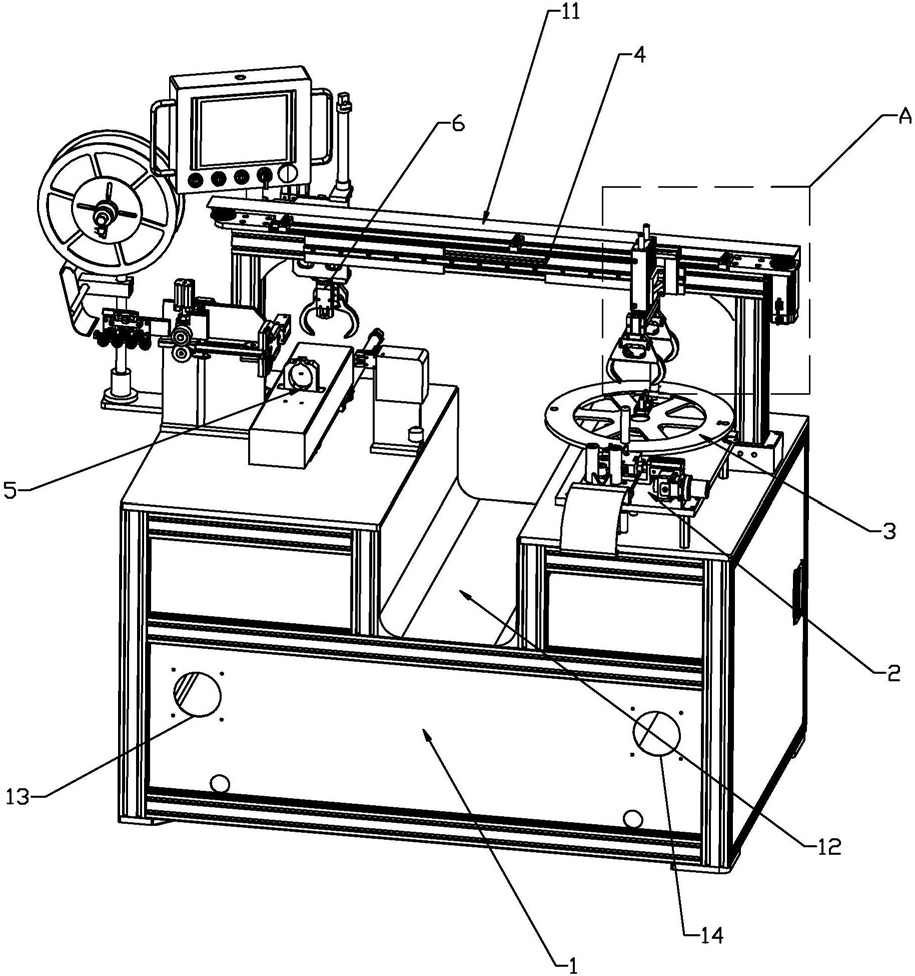

1.一种带有循环散热功能的条状软质材料捆扎设备,包括工作台,其特征在于:所述的工作台上设置有将条状软质材料进行分段并推送的进料装置、将分段推送而来的条状软质材料进行收卷的收卷装置、将收卷后的条状软质材料传递至下一工位的运输装置、将运输装置运输而来的条状软质材料进行捆扎的捆扎装置及将捆扎后的条状软质材料进行收纳的出料装置,所述的进料装置包括沿传输方向依次设置的前定位夹、挤压组件及后定位夹,所述的前定位夹和后定位夹由两个呈三角形的定位单元组成,两个所述的定位单元中部构成放置条状软质材料的V形槽,所述的前定位夹或后定位夹上设置有驱动定位单元相对移动的定位夹驱动组件,该定位单元的相对面上设置有分段刀片,所述的挤压组件包括位于条状软质材料一侧依次设置的转动轮及位于条状软质材料另一侧可相对条状软质材料移动的挤压轮,所述的工作台上设置有驱动挤压轮相对条状软质材料移动的挤压轮驱动组件,所述的工作台上设有驱动转动轮的转动轮转动组件,所述的工作台上开设有与内部联通的进风口及出风口,所述的工作台内设置有安装腔,所述的安装腔沿长度方向的两侧分别等距设置有隔板,两侧的所述的隔板沿安装腔长度方向呈间隔设置,两侧的所述的隔板相对安装腔宽度方向呈部分重合,所述的安装腔的腔壁与隔板构成呈“弓”状的气流通道,所述的进风口及出风口分别位于该气流通道的两端,所述的进风口或出风口上设置有风机。

2.根据权利要求1所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的收卷装置包括转盘、端部夹持柱及收卷柱,所述的工作台上设置有驱动转盘转动的转盘驱动组件,所述的转盘边缘与后定位夹相对应,所述的端部夹持柱数量为二个以上并设置于转盘中心,所述的端部夹持柱之间设置有供条状软质材料伸入并夹紧的夹紧间隙,所述的收卷柱关于转盘中心相对设置于转盘两侧,所述的转盘上沿径向设置有供收卷柱滑移的调节槽。

3.根据权利要求2所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的运输装置包括运输轨道、夹紧爪组件及运输驱动组件,所述的运输轨道两端分别位于收卷装置和捆扎装置上方,所述的运输驱动组件推送夹紧爪组件在运输轨道上往复移动,所述的夹紧爪组件包括夹紧爪、安装板、夹紧爪开闭组件及夹紧爪升降组件,所述的安装板滑移设置于运输轨道,所述的夹紧爪升降组件设置于安装板并驱动夹紧爪及夹紧爪升降组件竖向往复移动,所述的夹紧爪由两个夹紧爪单元组成,两个所述的夹紧爪单元之间相对设置有用于夹持收卷后的条状软质材料的夹持腔,所述的夹紧爪开闭组件驱动两个夹紧爪单元相对靠近或远离。

4.根据权利要求3所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的捆扎装置包括出料轮、出线组件、切断组件、夹持组件及捆扎爪组件,所述的出料轮用于绕设有捆扎线,所述的出线组件及夹持组件分别设置于捆扎爪组件上方的两侧,所述的出线组件包括供捆扎线穿过的出线块,供出线块端部移动至夹持组件的出线轨道及驱动出线块往复移动的出线块移动组件,所述的出线块上设置有供捆扎线穿过的出线腔,该出线腔两端分别与出料轮及夹持组件相对应,所述的夹持组件包括与出线块相对设置的夹持爪及驱动夹持爪开闭的夹持爪开闭组件,所述的切断组件位于出线组件和夹持组件之间,所述的切断组件包括切断捆扎线的切断刀及驱动切断刀切断捆扎线的切断刀驱动组件,所述的捆扎爪组件包括两个相对设置的捆扎爪单元及驱动捆扎爪单元相对移动的捆扎爪移动组件,两个所述的捆扎爪单元之间构成将捆扎线进行折弯的折弯腔。

5.根据权利要求4所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的工作台位于出料轮与出线组件之间设置有捆扎带运送组件及捆扎带涨紧组件,所述的捆扎带涨紧组件包括位于捆扎带下方的下涨紧轮、位于捆扎带上方的上涨紧轮及驱动上涨紧轮相对下涨紧轮移动的涨紧轮驱动组件,所述的捆扎带运送组件包括分别位于捆扎带上方及下方的运送轮及驱动其中一个运送轮转动的运送轮转动组件。

6.根据权利要求4所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的切断刀驱动组件包括切断支架,该切断支架上开设有供捆扎线通过的切断口,所述的切断支架位于切断口的上方及下方沿竖向分别设置有上切断轨道及下切断轨道,所述的上切断轨道及下切断轨道分别滑移设置有上切断块和下切断块,所述的上切断块和下切断块相对且分别设置有切断刀,所述的切断支架上还设置有切断伸缩气缸,该切断伸缩气缸设置有相对上切断轨道及下切断轨道纵向伸缩的伸缩气缸轴,所述的伸缩气缸轴相对竖向位于上切断轨道及下切断轨道之间,所述的伸缩气缸轴上联动设置有联动板,所述的联动板与上切断块及下切断块分别对应设置有导向槽,所述的上切断块及下切断块上分别设置有伸入导向槽的导向杆,所述的导向槽相对伸缩气缸轴呈倾斜设置,所述的导向槽随着远离上切断块及下切断块的距离的增加逐渐靠近伸缩气缸轴。

7.根据权利要求4所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的工作台上设置有安装出料轮的出料轮安装组件,所述的出料轮安装组件包括中心轴、活动稳定盘、固定稳定盘、限位环、调节手臂及稳定弹簧,所述的出料轮套设于中心轴并相对中心轴同轴转动,所述的固定稳定盘固定于中心轴并与出料轮侧面抵配,所述的活动稳定盘套设于中心轴并位于出料轮相对固定稳定盘的另一侧,所述的限位环与中心轴螺纹配合并位于活动稳定盘相对出料轮的另一侧,所述的稳定弹簧压设于活动稳定盘与限位环之间,所述的调节手臂一端穿过限位环与中心轴外周面相抵配,所述的调节手臂穿过限位环的端部与限位环呈螺纹配合。

8.根据权利要求4所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的工作台上设置有沿收卷装置向捆扎装置的方向平行设置有轨道安装架,所述的运输轨道设置于轨道安装架朝向进料装置的端面上,所述的出料装置包括出料爪轨道、出料爪组件、出料运输组件、捆扎爪轨道及捆扎爪运输组件,所述的出料爪轨道设置于轨道安装架相对运输轨道的另一端端面上,所述的出料爪组件包括出料爪、出料板、出料爪开闭组件及出料爪升降组件,所述的出料运输组件驱动出料板往复滑移于出料爪轨道,所述的出料爪升降组件设置于出料板并驱动出料爪及出料爪升降组件竖向往复移动,所述的出料爪由两个出料爪单元组成,两个所述的出料爪单元之间相对设置有用于夹持捆扎后的条状软质材料的出料腔,所述的出料爪开闭组件驱动两个出料爪单元相对靠近或远离,所述的捆扎爪轨道一端位于运输轨道下方,另一端延伸至出料爪轨道下方,所述的捆扎爪运输组件包括用于安装捆扎爪组件的移位板及驱动移动板在捆扎爪组件上移动的移动板驱动组件。

9.根据权利要求8所述的带有循环散热功能的条状软质材料捆扎设备,其特征在于:所述的工作台位于收卷装置和捆扎装置之间设置有临时放置槽。
