专利号: 2015105678294
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

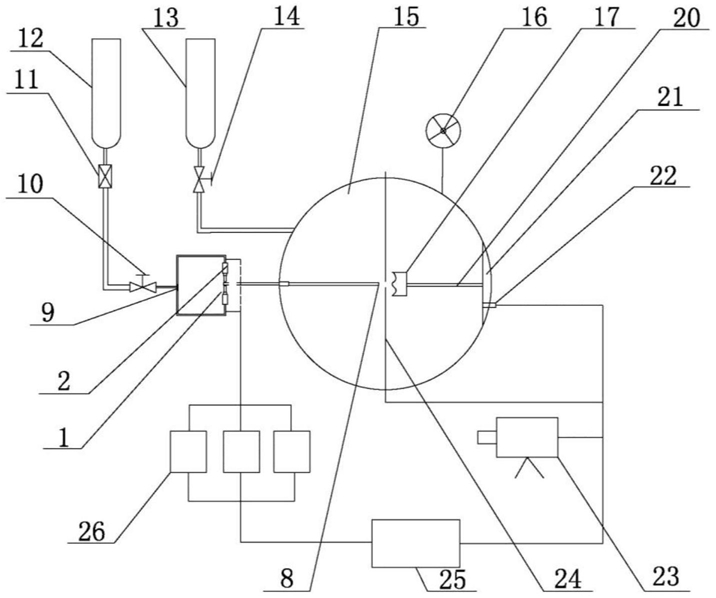

1.一种模拟缸内直喷天然气发动机的定容燃烧系统,其特征在于,压缩天然气瓶(12)、减压装置(11)、天然气开关阀门(10)、GDI喷射器(2)依次连接,压缩空气瓶(13)、空气开关阀门(14)、定容燃烧弹(15)依次连接,所述GDI喷射器(2)出口连接圆管(8),所述圆管(8)伸入到定容燃烧弹(15)内;在所述定容燃烧弹(15)内固定有活塞(17),所述活塞(17)邻近圆管(8)出气口,所述定容燃烧弹(15)上还设置有数字电子压力表(16)、缸压传感器(22)以及高速照相机(23),定容燃烧弹(15)内部固定有火花塞(24);还包括喷射控制板(26),用于控制GDI喷射器(2)的喷射流量,多功能控制仪(25),用于控制喷射控制板(26)、高速照相机(23)、火花塞(24)和缸压传感器(22);所述GDI喷射器(2)固定在喷射器安装座(1)上;所述GDI喷射器(2)为6个且均匀分布在喷射器安装座(1)上,具体结构为:所述喷射器安装座(1)为正六边体,在六个侧面分别设置有用于安装GDI喷射器(2)的阶梯孔,在喷射器安装座(1)中心设置有用于汇集6个GDI喷射器(2)出口气体的容腔(7),所述容腔(7)连接到圆管(8)。

2.如权利要求1所述的一种模拟缸内直喷天然气发动机的定容燃烧系统,其特征在于,所述GDI喷射器(2)通过螺栓(5)和喷射器压紧块(6)固定在喷射器安装座(1)上,所述喷射器压紧块(6)两端开有压紧块螺栓通孔(27),所述螺栓(5)通过压紧块螺栓通孔(27)固定在喷射器安装座(1)上,喷射器压紧块(6)中部开有压紧块中心圆孔(28)和压紧块裙部圆孔(29),所述压紧块中心圆孔(28)和压紧块裙部圆孔(29)相通,并用于连接GDI喷射器(2)出气口。

3.如权利要求1所述的一种模拟缸内直喷天然气发动机的定容燃烧系统,其特征在于,所述活塞(17)通过活塞连接螺杆(20)固定在活塞安装座(21)上。

4.如权利要求1至3任一项所述的一种模拟缸内直喷天然气发动机的定容燃烧系统,其特征在于,所述活塞(17)为方块形活塞,一端开有活塞内螺纹孔(19)。

5.如权利要求4所述的一种模拟缸内直喷天然气发动机的定容燃烧系统,其特征在于,所述活塞(17)的另一端为ω型、楔型或者锁口型。

6.一种模拟缸内直喷天然气发动机的定容燃烧系统的控制方法,其特征在于,ECU多功能控制仪接收工控机一个触发信号,ECU多功能控制仪处理该信号,通过第一驱动电路控制高速照相机(23)开始工作;

所述ECU多功能控制仪通过第二驱动电路和三个喷射控制板(26)同时触发六个GDI喷射器(2)开始工作;

天然气经过压缩天然气瓶(12)进入减压装置(11),通过所述减压装置(11)将高压气体转换为实验需要的气压,然后天然气通过进气主管道到达天然气开关阀门(10),随后天然气经过安全阀门(9)、多向通道接口和天然气进气管(4)进入到六个GDI喷射器(2)处;

天然气经过六个GDI喷射器(2)喷射进入容腔(7)中,再经过圆管(8)进入定容燃烧弹(15)中心;

ECU多功能控制仪通过第三驱动电路控制触发火花塞(24)工作;

ECU多功能控制仪通过第四驱动电路控制触发缸压传感器(22)开始工作,缸压经过A/D转换器、采集卡,最终由显示器显示出来。
