1.一种气体敏感材料，其为贵金属、贱金属氧化物与石墨烯三元复合材料。

2.根据权利要求1所述的敏感材料，其特征在于，所述三元复合材料是由氧化石墨烯溶液与贱金属盐溶液和贵金属盐溶液混合后经热处理制得，在氧化石墨烯溶液与贱金属盐溶液和贵金属盐溶液的混合物中，贵金属盐、贱金属盐与氧化石墨烯的质量比为(0.3-0.7):(170-190):(0.24-0.28)；优选所述贵金属盐、贱金属盐与氧化石墨烯的质量比为(0.48-0.57):(171-180):(0.25-0.26)。

3.根据权利要求1或2所述的敏感材料，其特征在于，所述贵金属包括金、银、铂、钌、铑、锇和铱中的至少一种；优选所述贵金属为银。

4.根据权利要求1或2所述的敏感材料，其特征在于，所述贱金属氧化物包括氧化锡、氧化铟、氧化锌、氧化锰、氧化铁、氧化钛、氧化锆、氧化铝、氧化钨和氧化钒中的至少一种；

优选所述贱金属氧化物为氧化锡。

5.一种如权利要求1-4中任意一项所述敏感材料的制备方法，包括：步骤A，将氧化石墨烯溶液与贱金属盐溶液和贵金属盐溶液混合后制得贵金属/贱金属氧化物/石墨烯前驱体混合物；

步骤B，对贵金属/贱金属氧化物/石墨烯前驱体混合物进行热处理制得气体敏感材料。

6.根据权利要求5所述的制备方法，其特征在于，

所述氧化石墨烯溶液的浓度为5.04-5.88mg/mL；优选所述氧化石墨烯溶液的浓度为

5.3-5.5mg/mL；

所述贱金属盐溶液的浓度为187.89-210.00mg/mL；优选所述贱金属盐溶液的浓度为

189.47-198.95mg/mL；

所述贵金属盐溶液的浓度为6.3-14.7mg/mL；优选所述贵金属盐溶液的浓度为

10-12mg/mL。

7.根据权利要求5或6所述的制备方法，其特征在于，

所述氧化石墨烯溶液是由氧化石墨烯与乙醇混合后再进行超声波处理制得；

所述贱金属盐溶液是由贱金属盐溶解于乙醇中制得；

所述贵金属盐溶液是由贵金属盐溶解于乙醇中制得。

8.根据权利要求5-7中任意一项所述的制备方法，其特征在于，所述贱金属盐包括贱金属氧化物中相应的贱金属所对应的醋酸盐和/或金属卤化物；

所述贵金属盐为贵金属所对应的硝酸盐。

9.根据权利要求5-8中任意一项所述的制备方法，其特征在于，在步骤B中，所述热处理的温度为250-400℃；优选所述热处理的温度为290-300℃；所述热处理的时间为1-6小时；优选所述热处理的时间为2-3小时。

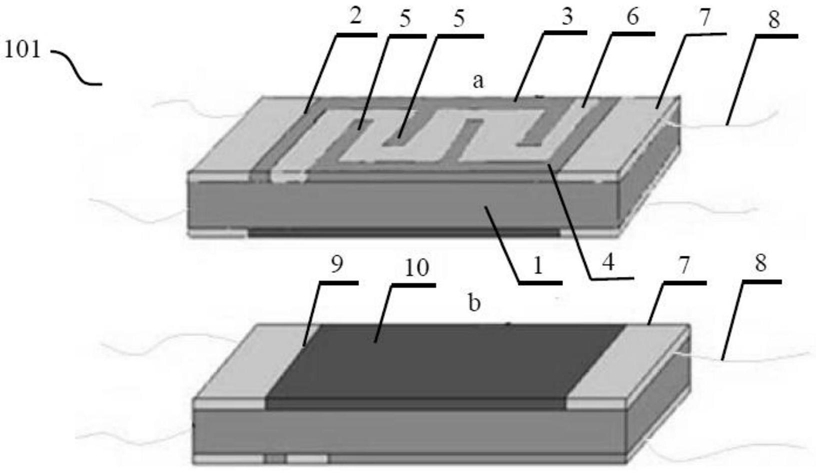

10.一种气体敏感传感器，其包括基底，在基底a底面上设置有第Ⅰ梳形传感电极和第Ⅱ梳形传感电极，两个梳形传感电极的梳齿交错分布并且在其间隙内涂覆有气体敏感材料涂层，在基底a底面的两端分别设置有一个与梳形传感电极相连接的条形传感电极，并且每个条形传感电极上连接有一根金线，其中，所述气体敏感材料涂层由权利要求1-4中任意一项所述的气体敏感材料或权利要求5-9中任意一项所述的制备方法制备的气体敏感材料涂覆于基底a的底面形成。
