专利号: 2015105828179
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

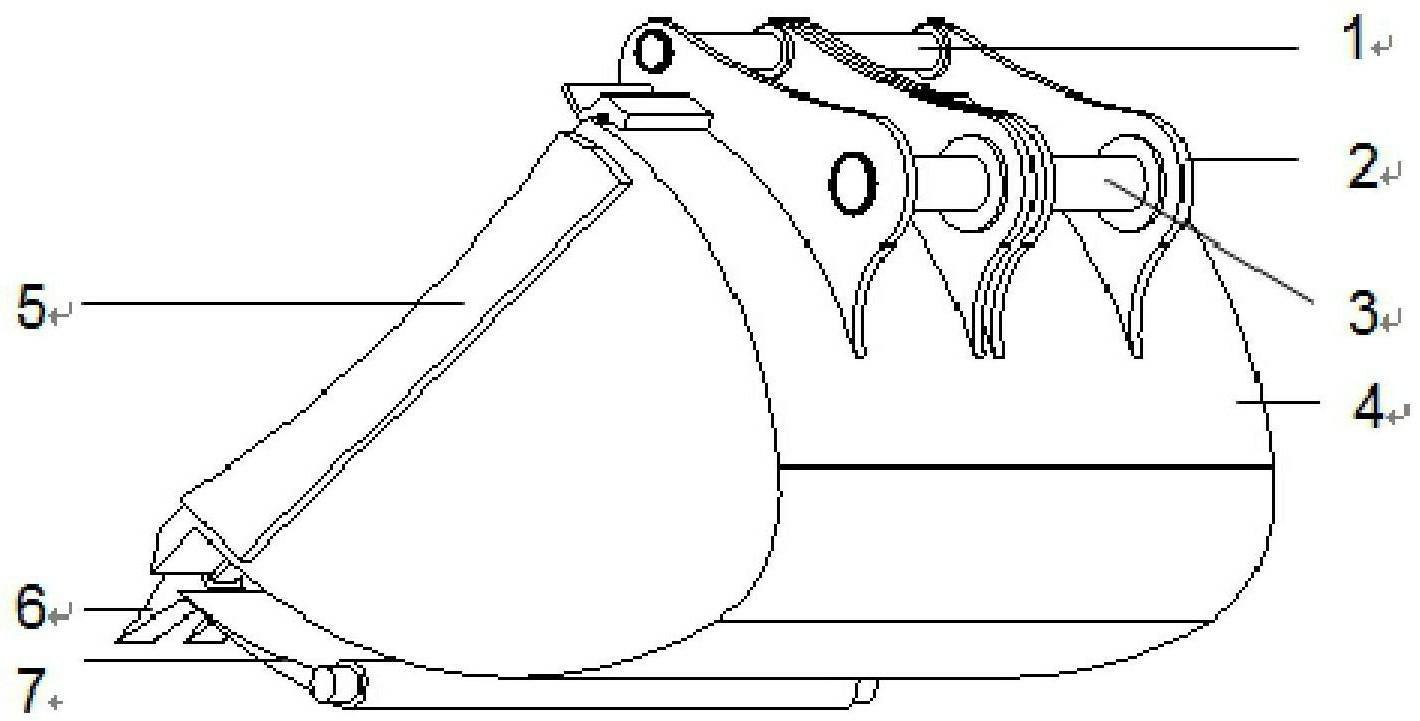

1.一种挖掘机铲斗,其特征在于,它包括:

铲斗本体,所述铲斗本体具有包板(4)和斗齿(6),斗齿(6)设置在包板(4)的底部;

推板结构(7),所述推板结构(7)包括推板和推板连接轴,并且推板固定连接在推板连接轴上,推板位于包板(4)的底部的下方,所述推板连接轴可旋转地安装在包板(4)的底部;

推板驱动机构,所述推板驱动机构与推板连接轴传动连接,以便推板驱动机构驱动推板连接轴旋转;

所述推板驱动机构包括耳板结构和动力源,所述耳板结构包括耳板(2)和耳板连接轴(3),耳板(2)固定连接在包板(4)上,所述耳板连接轴(3)可旋转地支承在耳板(2)上,所述动力源与耳板连接轴(3)传动连接,以便动力源驱动耳板连接轴(3)旋转,耳板连接轴(3)通过动力传动组件与推板连接轴传动连接,以便耳板连接轴(3)通过动力传动组件带动推板连接轴旋转;在斗齿(6)进行挖掘作业后,推板结构(7)在动力传动组件的传动下及时有效的将松动土石推出挖掘地点;

所述推板为曲面结构,并且推板的曲率与包板(4)底部围壁的曲率相同。

2.根据权利要求1所述的挖掘机铲斗,其特征在于:所述动力传动组件为液压动力传动组件或多连杆机构。

3.根据权利要求1所述的挖掘机铲斗,其特征在于:所述包板(4)的内侧面安装有照明装置(8)。

4.根据权利要求1所述的挖掘机铲斗,其特征在于:所述铲斗本体的侧面设置有侧板,并且侧板的外侧面上安装有侧部耐磨板(5)。

5.根据权利要求1所述的挖掘机铲斗,其特征在于:所述铲斗本体还设置有铲斗气缸连接轴(1),并且铲斗气缸连接轴(1)安装在包板(4)的顶部。
