专利号: 2015105859938
申请人: 安徽泓森高科林业股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

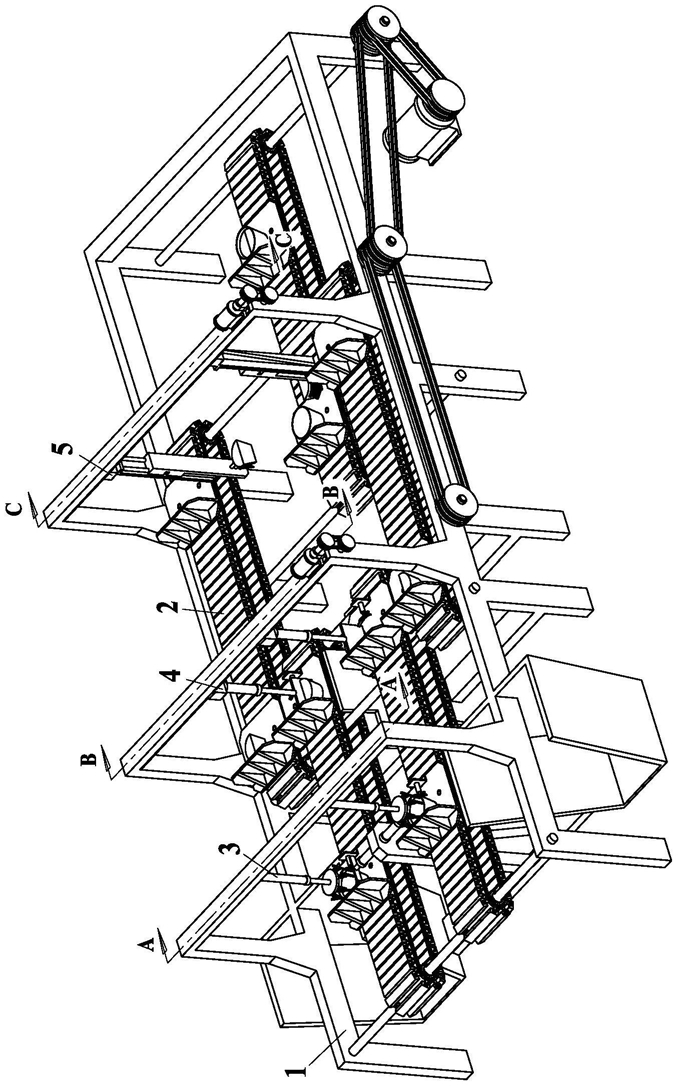

1.一种花卉分盆重组机,其特征在于:包括机架主体(1)、传送装置(2)、盆土分离装置(3)、切土装置(4)和组盆装置(5),所述的机架主体(1)整体为长方体框架,所述的传送装置(2)沿机架主体(1)前后方向贯穿机架主体(1),所述的盆土分离装置(3)位于机架主体(1)前部,所述的切土装置(4)位于机架主体(1)中部,所述的组盆装置(5)位于机架主体(1)后部;其中:

所述的机架主体(1)包括立方体框体(11)、位于框体(11)前部上端的一号“ㄇ”形架(12)、位于框体(11)中部上端的二号“ㄇ”形架(13)、位于框体(11)后部上端的三号“ㄇ”形架(14)、位于一号“ㄇ”形架(12)下部的一对储盆腔(15)、竖直固定在一对储盆腔(15)之间的推送架(16)和位于二号“ㄇ”形架(13)下方中部的储土腔(17),所述的一对储盆腔(15)沿机架主体(1)中心面对称设置在框体(11)下部左右两侧,所述的推送架(16)两侧通过支架与一对储盆腔(15)相固连,所述的储土腔(17)两侧通过支架与框体(11)相固连;

所述的传送装置(2)包括传送链(21)、主动轴(22)、从动轴(23)、传送电机(24)和送盆板(25),所述的传送链(21)包括一对一号传送链(211)、一对二号传送链(212)和一条三号传送链(213)、所述的一对一号传送链(211)沿机架主体(1)中心面对称水平安装在机架主体(1)前部两侧,且所述的一对储盆腔(15)位于一对一号传送链(211)两侧,所述的一号“ㄇ”形架(12)位于一号传送链(211)中部上方;所述的一对二号传送链(212)沿机架主体(1)中心面对称水平安装在一号传送链(211)外部两侧,二号传送链(212)末端位于一号传送链(211)前端,且一号传送链(211)与二号传送链(212)位于同一水平面内,所述的储土腔(17)位于一对二号传送链(212)之间,所述的二号“ㄇ”形架(13)同时位于一号传送链(211)与二号传送链(212)上方;所述的一条三号传送链(213)沿机架主体(1)中心面水平安装在二号传送链(212)的下方,且三号传送链(213)位于机架主体(1)中部,三号传送链(213)末端位于二号传送链(212)前端,所述的三号“ㄇ”形架(14)同时位于二号传送链(212)与三号传送链(213)上方;所述的一对一号传送链(211)、一对二号传送链(212)与一条三号传送链(213)上均分别安装有一根主动轴(22)与一根从动轴(23),且所述的主动轴(22)与从动轴(23)均安装在机架主体(1)的立方体框体(11)上;所述的传送电机(24)通过地脚螺栓安装在机架主体(1)后部的地面上,且传送电机(24)通过皮带连接各主动轴(22);所述的送盆板(25)整体为“L”形结构,送盆板(25)包括水平布置的平板(251)和竖直布置的竖板(252),所述的送盆板(25)通过螺栓均匀安装在所述的传送链(21)上,且安装在传送链(21)上的送盆板(25)沿机架主体(1)中心面左右位置对称;

所述的盆土分离装置(3)包括盆夹(31)、取土装置(32)和推盆装置(33),所述的盆夹(31)通过支撑座安装在一号传送链(211)上的送盆板(25)的平板(251)上,且所述的盆夹(31)沿送盆板(25)中心面安装在送盆板(25)中部右侧,所述的盆夹(31)包括夹盆气缸(311)、扁平长条形的支撑板(312)、一对圆弧形夹盆板(313)和一对转动气缸(314),所述的夹盆气缸(311)水平固定在所述的支撑座上,所述的支撑板(312)中部铰接在所述的夹盆气缸(311)顶部,所述的一对圆弧形夹盆板(313)沿盆夹(31)中心面对称铰接在支撑板(312)两侧,所述的一对转动气缸(314)底部分别于所述的支撑板(312)两侧相铰接,所述的一对转动气缸(314)顶部分别与一对夹盆板(313)相铰接;所述的取土装置(32)包括一对沿机架主体(1)中心面对称固定在一号“ㄇ”形架(12)下端面的取土气缸(321)、与取土气缸(321)下部相固连的支撑圆盘(322)、固连在支撑圆盘(322)下端的六个固定取土杆(323)、与各固定取土杆(323)底部相铰接的钻土杆(324)以及钻土气缸(325);所述的一对取土气缸(321)位于一对一号传送链(211)正上方;所述的固定取土杆(323)沿支撑圆盘(322)圆心均匀等角度设置;所述的钻土杆(324)截面形状为下端尖锐的倒三角形,钻土杆(324)中部与固定取土杆(323)底部相铰接,钻土杆(324)上部与所述的钻土气缸(325)顶部相铰接,钻土气缸(325)底部铰接在固定取土杆(323)上部;所述的推盆装置(33)包括一对推盆气缸(331)和与推盆气缸(331)顶部相固连的扁平推盆板(332),所述的一对推盆气缸(331)水平固定在推送架(16)的左右两侧,所述推盆气缸(331)与取土气缸(321)位于同一竖直平面内。

2.根据权利要求1所述的一种花卉分盆重组机,其特征在于:所述的切土装置(4)包括切土螺杆(41)、切土电机(42)、一对切土滑移座(43)、切土气缸(44)和与切土气缸(44)下端相固连的切土板(45);所述的切土螺杆(41)水平安装在二号“ㄇ”形架(13)下端面,且切土螺杆(41)左右两侧设置有旋向不同的传送螺纹;所述的切土电机(42)安装在二号“ㄇ”形架(13)上端面,且切土电机(42)与切土螺杆(41)之间通过皮带相连接;所述的一对切土滑移座(43)沿二号“ㄇ”形架(13)中心面对称安装在所述的切土螺杆(41)上;所述的一对切土滑移座(43)下端面均固连有一个竖直布置的切土气缸(44),所述的切土板(45)中心面与机架主体(1)中心面相平行。

3.根据权利要求1所述的一种花卉分盆重组机,其特征在于:所述的组盆装置(5)包括组盆螺杆(51)、组盆电机(52)、一对组盆滑移架(53)、无杆气缸(54)和夹土装置(55);所述的组盆螺杆(51)水平安装在三号“ㄇ”形架(14)下端面,且组盆螺杆(51)左右两侧设置有旋向不同的传送螺纹;所述的组盆电机(52)安装在三号“ㄇ”形架(14)上端面,且组盆电机(52)与组盆螺杆(51)之间通过皮带相连接;所述的一对组盆滑移架(53)沿三号“ㄇ”形架(14)中心面对称安装在所述的组盆螺杆(51)上;所述的一对组盆滑移架(53)侧面均固连有一对竖直无杆气缸(54);所述的夹土装置(55)包括一对扁平夹土滑板(551)和固连在扁平夹土滑板(551)下部内侧的盆夹(31),所述的一对夹土滑板(551)安装在一对组盆滑移架(53)的无杆气缸(54)上,所述的盆夹(31)沿各夹土滑板(551)下部内侧面从下往上依次固连有三个。
