1.一种双光子激发荧光检测三聚氰胺的方法，其特征在于按以下步骤进行：步骤1，将HAuCl4溶液加入到去离子水中，去离子水的加入量与HAuCl4溶液体积比为

80:0.25～120:0.25，加热至沸腾，然后，将柠檬酸钠溶液加入到沸腾液中，柠檬酸钠溶液的加入量与HAuCl4溶液体积比为5.5:1～7.5:1，反应结束后停止搅拌，静置冷却至室温，得到含金纳米粒子的溶液；

步骤2，将上述得到的金纳米粒子溶液加入去离子水中，去离子水的加入量与金纳米粒子溶液体积比为1:1～1.2，加入不同浓度的三聚氰胺，混合均匀后，室温下放置10～

15min，得到混合溶液；

步骤3，将上述混合溶液加入去离子水，去离子水的加入量与混合溶液体积比为

1:3.5～4，得到待测试样品；

步骤4，将激光束聚焦在待测试样品上，样品发出的发射光被与激发光源成直角的光纤收集，光纤连着单色器和计算机系统，在光谱仪之前放置一个短波通过750nm的过滤器，最大限度降低从激发光产生的散射。

步骤5，将所得双光子荧光信号对三聚氰胺浓度做曲线，从曲线上读出检测限以及检测范围。

2.如权利要求1所述的方法，其特征在于所述步骤1中的HAuCl4溶液的浓度为

0.1mol/L；所述柠檬酸钠溶液的浓度为0.1g/mL。

3.如权利要求1所述的方法，其特征在于所述步骤1中反应结束的判断方法为：加入柠檬酸钠溶液后，溶液5s后变成浅蓝色，1min后变成酒红色，继续反应15min后，反应结束。

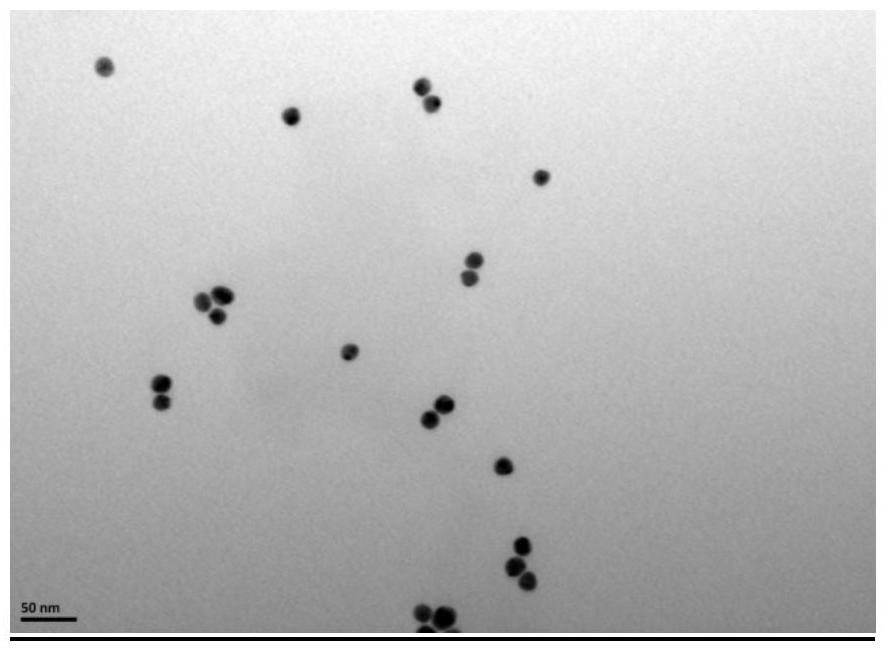

4.如权利要求1所述的方法，其特征在于所述步骤1中得到的金纳米粒子的粒径为

15～50nm。

5.如权利要求1所述的方法，其特征在于所述步骤1中得到的金纳米粒子溶液的浓度为10.4～16.3nmol/L。

6.如权利要求1所述的方法，其特征在于所述的激光束是用Avesta TiF-100M femtosecond Ti:sapphire振荡器做双光子荧光激发光源，其中输出激光脉冲中心波长在

810nm，脉冲持续时间80fs，重复率84.5MHz。

7.如权利要求1所述的方法，其特征在于激光的功率为20～60mW；积分时间为2～

10s。
