专利号: 2015105936474
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

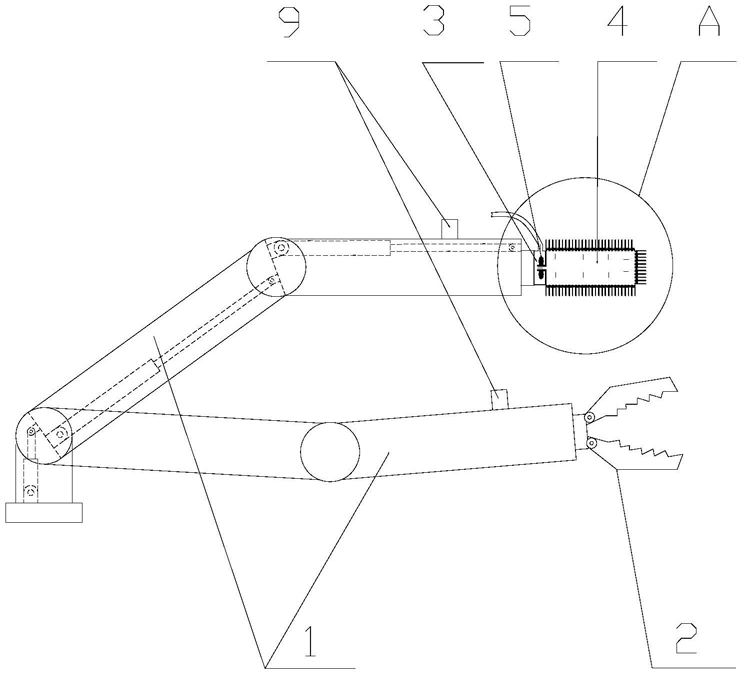

1.一种双臂协调螺旋桨清洗机械手,其特征在于:包括两个机械手臂以及安装于一个机械手臂的夹持装置和安装于另一机械手臂的清洗装置;所述清洗装置包括安装座、清洗滚筒和叶片;所述安装座为箱体并设有进液口,所述清洗滚筒绕其自身轴线单自由度转动连接于安装座;所述叶片设于安装座内并在由进液口进入安装座内的流体的推动作用下旋转,叶片连接于清洗滚筒用于带动清洗滚筒转动。

2.根据权利要求1所述的双臂协调螺旋桨清洗机械手,其特征在于:所述清洗滚筒的一端设有转轴并通过该转轴单自由度转动连接于安装座;所述转轴伸入安装座内,所述叶片固定于转轴的外圆。

3.根据权利要求2所述的双臂协调螺旋桨清洗机械手,其特征在于:所述清洗滚筒的外圆以及清洗滚筒背向安装座的一端面均设有刷毛;所述转轴为空心轴使清洗滚筒的内腔与安装座的内腔相通;清洗滚筒的侧壁对应刷毛间隙均匀设有多个喷嘴。

4.根据权利要求3所述的双臂协调螺旋桨清洗机械手,其特征在于:所述喷嘴内设有防止流体逆流进入清洗滚筒内的单向阀。

5.根据权利要求1所述的双臂协调螺旋桨清洗机械手,其特征在于:所述夹持装置为液压夹钳。

6.根据权利要求1所述的双臂协调螺旋桨清洗机械手,其特征在于:所述机械手臂包括底座、第一手臂、第二手臂、第一驱动液压缸和第二驱动液压缸;所述底座、第一手臂和第二手臂依次铰接;第一驱动液压缸连接于底座与第一手臂之间用于驱动第一手臂相对于底座转动,第二驱动液压缸连接于第一手臂与第二手臂之间用于驱动第二手臂相对于第一手臂转动;夹持装置和清洗装置分别安装于相应机械手臂的第二手臂。

7.根据权利要求6所述的双臂协调螺旋桨清洗机械手,其特征在于:两个机械手臂的第二手臂上均固定安装有摄像头。
