专利号: 2015105981412
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

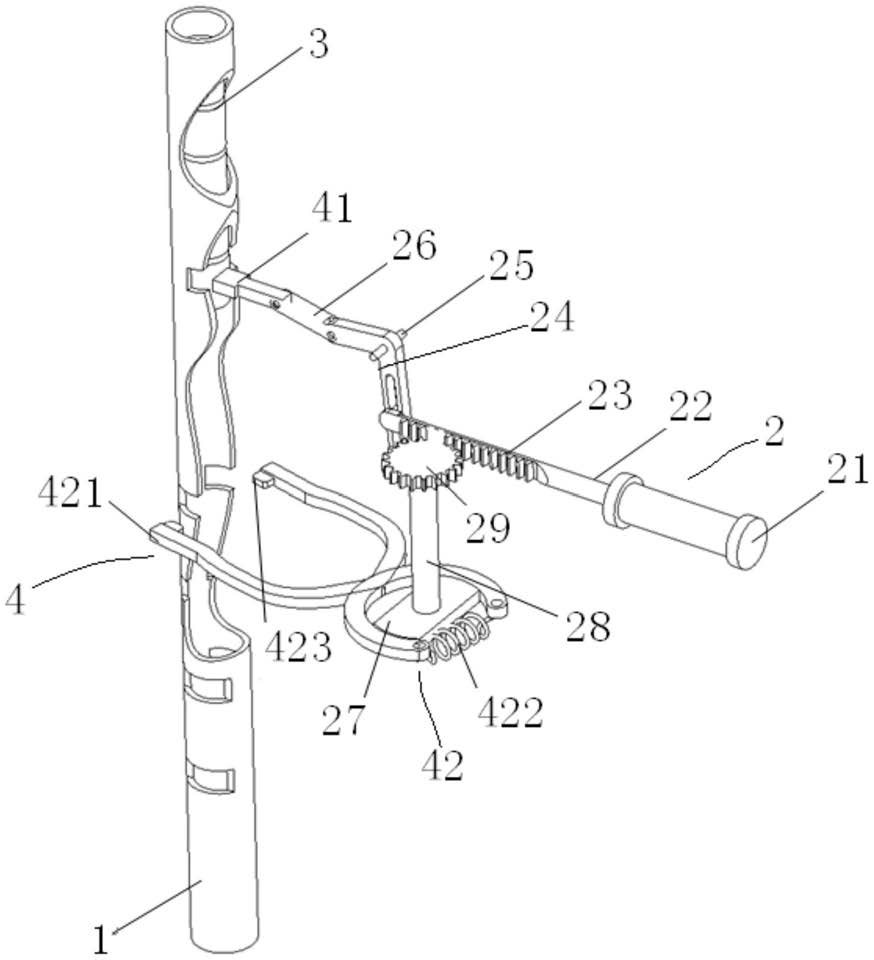

1.一种两自由度间歇送料装置,其特征在于,包括:

滑道,呈竖直设置,工件设于所述滑道内,可由上之下运动;

驱动机构;以及

阻隔机构,其与所述驱动机构连接,所述阻隔机构包括上顶杆和下阻隔件,所述上顶杆对应所述工件设置,所述下阻隔件设于所述上顶杆的下方,并与设于所述滑道上的卡槽相对应设置;在未输送工件的情况下,所述上顶杆与所述工件不接触,所述下阻隔件插入所述滑道的卡槽内;在输送工件的情况下,所述上顶杆顶住所述工件,所述下阻隔件位于所述滑道的卡槽外。

2.根据权利要求1所述的两自由度间歇送料装置,其特征在于,所述下阻隔件为夹子状,包括:两根夹爪,呈相互交叉设置,所述夹爪的前端对应所述滑道的卡槽设置;以及夹紧弹簧,其设于所述夹爪的后端,并与所述夹爪的两端连接,通过所述夹紧弹簧改变所述夹爪端部间的距离,控制所述夹爪的夹紧与分离。

3.根据权利要求2所述的两自由度间歇送料装置,其特征在于,所述驱动机构包括:气缸系统,其包括气缸以及与其连接的活塞杆,所述活塞杆上设有齿条,所述活塞杆一端与鹤式转杆连接,以驱动所述鹤式转杆摆动,所述鹤式转杆与所述上顶杆连接;以及顶块,其设于所述夹爪与夹紧弹簧形成的空间中间,通过连接轴与齿轮连接,所述齿轮与所述活塞杆上的齿条相互啮合传动,以驱动所述顶块在所述夹爪间转动。

4.根据权利要求3所述的两自由度间歇送料装置,其特征在于,所述鹤式转杆上设有滑槽,所述活塞杆的一端可滑动的设于所述滑槽内。

5.根据权利要求2所述的两自由度间歇送料装置,其特征在于,所述夹爪的内侧设有胶垫。
