专利号: 2015106051783
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

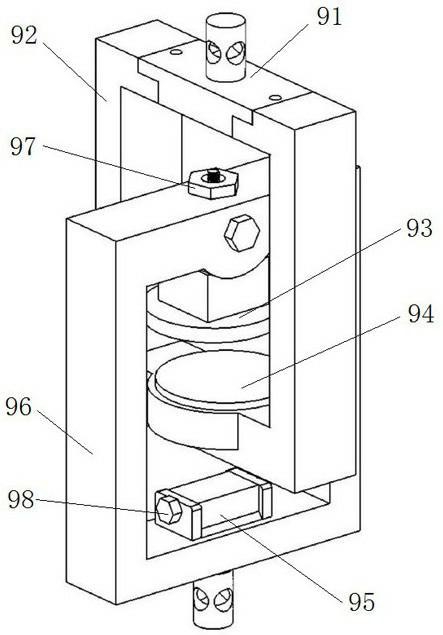

1.拉伸试验机用高温压缩拉伸一体化卡具,包括沿上下方向嵌套设置的上框架和下框架,上框架的下端设有用于放置下待测试样和上待测试样的压座,下框架的上端设有与所述压座相对应的、用于向下挤压上待测试样和下待测试样的压头,其特征在于:所述上框架设有用于与上待测试样连接以向上拉动上待测试样的上拉装置,所述下框架设有用于与下待测试样连接以向下拉动下待测试样的下拉装置,所述上拉装置包括用于连接上框架和上待测试样的、前后平行设置的第一上拉板和第二上拉板,第一上拉板和第二上拉板在使用时分别位于上待测试样和下待测试样的前后两侧,两上拉板的下端部分别开设有用于与上待测试样上的销轴孔相对应的销轴孔,在向上拉上待测试样时两上拉板通过穿装在销轴孔中的销轴与上待测试样连接;所述下拉装置包括用于连接下框架和下待测试样的、左右平行设置的第一下拉板和第二下拉板,第一下拉板和第二下拉板在使用时分别位于上待测试样和下待测试样的左右两侧,两下拉板的下端部分别开设有用于与下待测试样上的销轴孔相对应的销轴孔,在向下拉下待测试样时两下拉板通过穿装在销轴孔中的销轴与下待测试样连接,测试时,先利用压头和压座挤压上待测试样和下待测试样以使上待测试样和下待测试样黏结在一起,然后松开压头,使上拉装置与上待测试样连接、下拉装置与下待测试样连接,当上框架和下框架相背移动时上拉装置和下拉装置将粘接在一起的上待测试样和下待测试样拉开进而测试出上下两待测试样之间的粘着力。

2.根据权利要求1所述的拉伸试验机用高温压缩拉伸一体化卡具,其特征在于:所述上框架包括前后设置的上框架前侧板、上框架后侧板以及上下设置的上框架上边板、上框架下边板,上框架前侧板、上框架下边板、上框架后侧板和上框架上边板分体设置且首尾依次相连。

3.根据权利要求2所述的拉伸试验机用高温压缩拉伸一体化卡具,其特征在于:第一上拉板和第二上拉板分别与上框架前侧板和上框架后侧板连接。

4.根据权利要求2所述的拉伸试验机用高温压缩拉伸一体化卡具,其特征在于:所述上框架前侧板和上框架后侧板的相对两侧面上设有卡槽,所述上框架上边板和上框架下边板的两端分别卡入对应侧的卡槽内。

5.根据权利要求1所述的拉伸试验机用高温压缩拉伸一体化卡具,其特征在于:所述下框架包括左右设置的下框架左侧板、下框架右侧板以及上下设置的下框架上边板、下框架下边板,下框架左侧板、下框架下边板、下框架右侧板和下框架上边板分体设置且首尾依次相连。

6.根据权利要求5所述的拉伸试验机用高温压缩拉伸一体化卡具,其特征在于:第一下拉板和第二下拉板分别与下框架左侧板和下框架右侧板连接。

7.根据权利要求5所述的拉伸试验机用高温压缩拉伸一体化卡具,其特征在于:所述下框架左侧板和下框架右侧板的相对两侧面上设有卡槽,所述下框架上边板和下框架下边板的两端分别卡入对应侧的卡槽内。
