专利号: 2015106065288
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

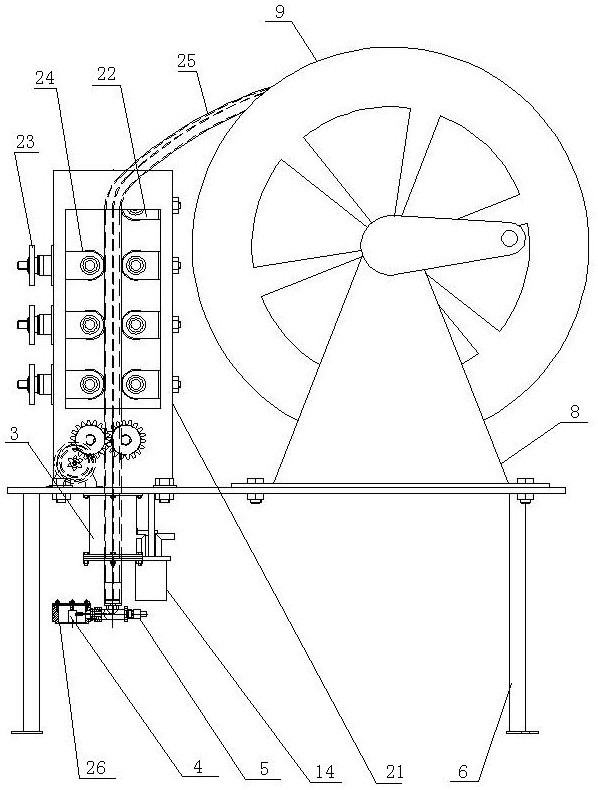

1.一种储罐底板腐蚀声发射检测方法,其特征在于:这种储罐底板腐蚀声发射检测方法利用内置式声发射检测装置对储罐底板腐蚀进行检测,电机(1)带动主动辊轮(7)转动,将声发射传感器(4)及深度计(5)下放到储罐底部检测,检测完毕后再将声发射传感器(4)及深度计(5)提出储罐;内置式声发射检测装置包括电机(1)、盘线车(8)、矫直机(2)、除油机构(3)、声发射传感器(4)、深度计(5),电机(1)安装在支架(6)上,电机(1)通过减速机构连接主动辊轮(7),除油机构(3)固定在支架(6)下,除油机构(3)位于主动辊轮(7)的下方,主动辊轮(7)安装在矫直机(2)的下部,盘线车(8)设置在矫直机(2)的侧面,外包铝塑管(25)的信号线缆缠绕在盘线车(8)的盘线辊(9)上,信号线缆始端连接采集卡,铝塑管(25)绕过矫直机(2)的导向轮(22)后,从矫直机(2)的矫直辊(24)间穿过,再依次从主动辊轮(7)间、除油机构(3)中穿出,信号线缆末端通过连接于铝塑管(25)的双向弯头,与位于传感器盒(26)内的声发射传感器(4)相连,双向弯头的另一侧连接深度计(5);除油机构(3)具有喷淋管(11),喷淋管(11)连接自吸泵(13);具体检测方法如下:一、安装过程:首先将数据线穿入铝塑管(25)内,预留出接线头,然后将铝塑管(25)缠绕在盘线车(8)上;将铝塑管(25)一头伸入矫直机(2)内,穿过除油机构(3),进行预调节,通过调节手轮(23)改变矫直辊(24)间的位置,夹紧铝塑管(25)管壁;最后安装声发射传感器(4)和深度计(5),将声发射传感器(4)与信号线缆连接,放入传感器盒(26)内,进行固定,传感器盒(26)与双向弯头连接,双向弯头另一侧连接深度计(5);储罐外壁靠近底板的位置,等高度均布一圈声发射传感器;

二、下放过程:装置调试完毕后,准备开始检测,接通电源,开启内置式声发射检测装置,接通电机(1),主动辊轮(7)带动铝塑管(25)下行,传感器盒(26)开始向下移动,通过深度计(5)表的读数,确定所投放声发射传感器(4)的垂直位移,通过声学材料特性矩阵测试,确定所投放传感器的水平位置和灵敏度,最终到达预定位置,开始检测;

三、收回过程:数据采集完成后,开启自吸泵(13),喷淋除油剂,通过盘线车(8)使传感器盒(26)升起,并通过除油机构(3)的刮油及清洗除油去除铝塑管(25)外壁的原油。

2.根据权利要求1所述的储罐底板腐蚀声发射检测方法,其特征在于:所述的除油机构(3)包括外筒(10),外筒(10)的两端均有外边缘,外筒(10)的下端口固定环形喷淋管(11),从喷淋管(11)喷出的除油剂喷射到从外筒(10)中穿过的铝塑管(25)上,毛刷(12)均布在外筒(10)内壁上,刮油器安装在外筒(10)的下部,毛刷(12)位于喷淋管(11)与刮油器之间,自吸泵(13)连接储油箱(14);刮油器由刮油盒(15)、密封圈(16)、密封盒(17)、刮油环(18)、定位套(19)、压盖(20)构成,刮油盒(15)为具有开放端的筒形体,开放端具有外边缘,刮油盒(15)的盒顶具有中心孔,密封盒(15)将密封圈(16)扣在刮油盒(15)的盒顶,密封圈(16)位于中心孔处,密封盒(17)也有中心孔,定位套(19)位于压盖(20)与密封盒(17)之间,定位套(19)中心有刮油环(18),压盖(20)、刮油盒(15)外边缘、外筒(10)外边缘通过螺栓固定。

3.根据权利要求1所述的储罐底板腐蚀声发射检测方法,其特征在于:所述的矫直机(2)由机箱(21)、导向轮(22)、矫直辊(24)、调节机构组成,导向轮(22)安装在机箱(21)的上端,矫直辊(24)呈对设置在导向轮(22)下方,每对矫直辊(24)中的一个固定在机箱(21)上,另一个矫直辊(24)与安装在机箱(21)侧面的调节手轮(23)连接。
