专利号: 2015106140819
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

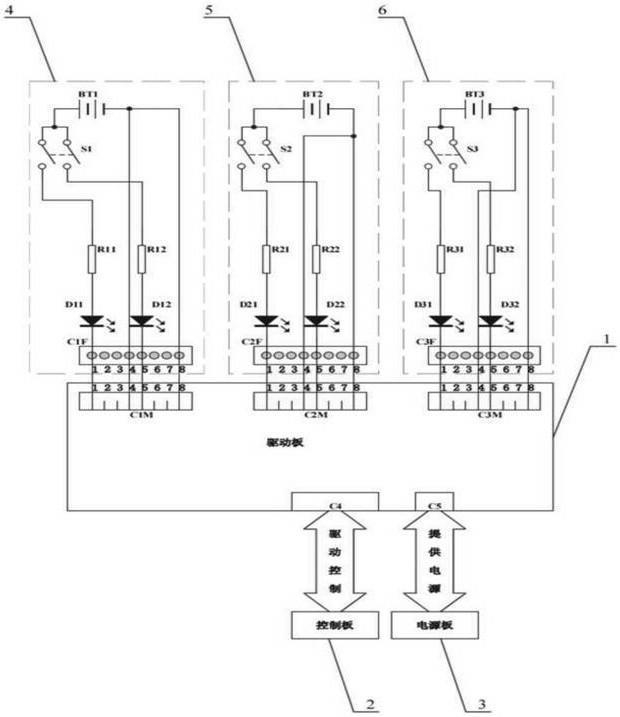

1.一种驱动保护模拟测试装置,其特征在于:包括IGBT模块、驱动板(1)、控制板(2)、电源板(3)、第一模拟测试电路(4)、第二模拟测试电路(5)和第三模拟测试电路(6);

所述IGBT模块由BJT双极型三极管和MOS场效应管组成的复合全控型电压驱动式功率半导体器件;

所述驱动板(1)为常规的PCB线路板;驱动板上设置有C1M、C2M、C3M、C4和C5连接器,C1M、C2M和C3M连接器用于与IGBT模块的连接;C4连接器与控制板(2)通过屏蔽电缆连接,获取驱动控制的信号有效进行IGBT模块的开通关断,并将保护信息回传;C5连接器与电源板(3)通过连接电缆连接,获取模拟测试时所需的控制电源;

所述控制板(2)为常规的PCB线路板;由实现数字信号处理技术的DSP芯片进行各种信号的处理,DSP芯片提供特殊的DSP指令,来快速的实现各种数字信号处理算法,控制板通过信号电缆连接至驱动板(1)的C4连接器,用于向驱动板(1)传递驱动控制的信息并接收IGBT模块正常及故障情况的反馈;

所述电源板(3)为常规的PCB线路板;通过连接电缆连接至驱动板(1)的C5连接器,为驱动板(1)模拟测试提供控制电源;

所述第一模拟测试电路(4)由电池BT1、开关S1、电阻R11、R12、发光管D11、D12和连接器C1F组成;电池BT1为5V干电池;开关S1为双刀双掷型;电阻R11、R12为插件式色环电阻;发光管D11、D12为插件式发光二极管;连接器C1F为与驱动板(1)上C1M连接器配套的插孔,可直接进行插装,保证第一模拟测试电路(4)与驱动板(1)的连接;

所述第二模拟测试电路(5)由电池BT2、开关S2、电阻R21、R22、发光管D21、D22、连接器C2F组成;电池BT2为5V干电池;开关S2为双刀双掷型;电阻R21、R22为插件式色环电阻;发光管D21、D22为插件式发光二极管;连接器C2F为与驱动板(1)上C2M连接器配套的插孔,可直接进行插装,保证第二模拟测试电路(5)与驱动板(1)的连接;

所述第三模拟测试电路(6)由电池BT3、开关S3、电阻R31、R32、发光管D31、D32、连接器C3F组成;电池BT3为5V干电池;开关S3为双刀双掷型;电阻R31、R32为插件式色环电阻;发光管D31、D32为插件式发光二极管;连接器C3F为与驱动板(1)上C3M连接器配套的插孔,可直接进行插装,保证第三模拟测试电路(6)与驱动板(1)的连接。

2.如权利要求1所述的一种驱动保护模拟测试装置,其特征在于:所述驱动板(1)为双面设计,表面喷涂三防漆;板上C1M连接器的1脚为U相上桥臂IGBT模块的集电极C,4脚为U相上桥臂IGBT模块的发射极E;C1M连接器的5脚为U相下桥臂IGBT模块的集电极C,8脚为U相下桥臂IGBT模块的发射极E;C2M连接器的1脚为V相上桥臂IGBT模块的集电极C,4脚为V相上桥臂IGBT模块的发射极E;C2M连接器的5脚为V相下桥臂IGBT模块的集电极C,8脚为V相下桥臂IGBT模块的发射极E;C3M连接器的1脚为W相上桥臂IGBT模块的集电极C,4脚为W相上桥臂IGBT模块的发射极E;C3M连接器的5脚为W相下桥臂IGBT模块的集电极C,8脚为W相下桥臂IGBT模块的发射极E;C4连接器与控制板(2)连接的电缆为屏蔽电缆,获取驱动控制的信号有效进行IGBT模块的开通关断,并将保护信息回传;C5连接器与电源板(3)的连接电缆为两根单芯的1平方电缆,获取模拟测试时所需的控制电源,连接时左边为正电压,右边为负电压。

3.如权利要求1所述的一种驱动保护模拟测试装置,其特征在于:所述控制板(2)为双面设计,表面喷涂三防漆;驱动保护的正常及故障情况信息通过板上的贴片型发光管显示。

4.如权利要求1所述的一种驱动保护模拟测试装置,其特征在于:所述电源板(3)为双面设计,表面喷涂三防漆。

5.如权利要求1所述的一种驱动保护模拟测试装置,其特征在于:所述第一模拟测试电路(4)中电池BT1提供开始测试前验证线路导通的电源;开关S1的两个通道并联连接后一端接至电池BT1的正极;可独立进行开关;电阻R11、R12起限流作用,可延长发光二极管的使用寿命;发光管D11、D12为单色发光二极管;S1开关的一通道与电阻R11、D11串联连接最后接至C1F连接器的第1脚,C1F连接器的第4脚直接引出线连接至电池BT1的负端;

S1开关的二通道与电阻R12、D12串联连接最后接至C1F连接器的第5脚,C1F连接器的第

8脚直接引出线连接至电池BT1的负端;实际使用时,各元件间通过电缆用锡焊方式焊接形成电连接。

6.如权利要求1所述的一种驱动保护模拟测试装置,其特征在于:所述第二模拟测试电路(5)中电池BT2提供开始测试前验证线路导通的电源;开关S2的两个通道并联连接后一端接至电池BT2的正极;可独立进行开关;电阻R21、R22起限流作用,可延长发光二极管的使用寿命;发光管D21、D22为单色发光二极管;S2开关的一通道与电阻R21、D21串联连接最后接至C2F连接器的第1脚,C2F连接器的第4脚直接引出线连接至电池BT2的负端;

S2开关的二通道与电阻R22、D22串联连接最后接至C2F连接器的第5脚,C2F连接器的第

8脚直接引出线连接至电池BT2的负端;实际使用时,各元件间通过电缆用锡焊方式焊接形成电连接。

7.如权利要求1所述的一种驱动保护模拟测试装置,其特征在于:所述第三模拟测试电路(6)中电池BT3提供开始测试前验证线路导通的电源;开关S3的两个通道并联连接后一端接至电池BT3的正极;可独立进行开关;电阻R31、R32起限流作用,可延长发光二极管的使用寿命;发光管D31、D32为单色发光二极管;S3开关的一通道与电阻R31、D31串联连接最后接至C3F连接器的第1脚,C3F连接器的第4脚直接引出线连接至电池BT3的负端;

S3开关的二通道与电阻R32、D32串联连接最后接至C3F连接器的第5脚,C3F连接器的第

8脚直接引出线连接至电池BT3的负端;实际使用时,各元件间通过电缆用锡焊方式焊接形成电连接。
