专利号: 2015106156107
申请人: 吴莹
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

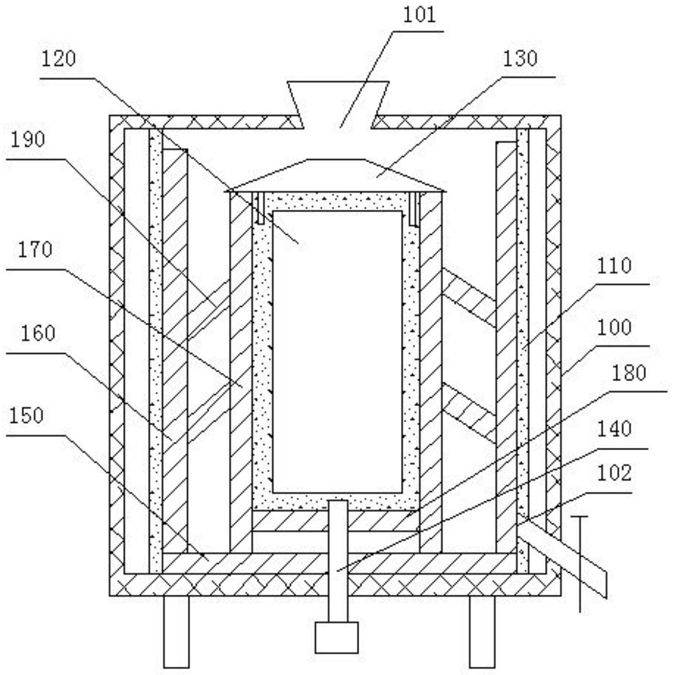

1.一种吃用芦荟果胶冷却罐,其特征在于,包括:

壳体,其为内部中空的圆柱体形,所述壳体的顶部与其侧壁可拆卸地连接,所述壳体的顶部中央设置有进料口,所述壳体的下部设置有出料口;

隔板,其为内部中空的圆柱体形,所述隔板竖直设置在所述壳体的内部,所述隔板的顶部和底部敞开,所述隔板的顶部与所述壳体的顶部接触,所述隔板的底部与所述壳体的底部固定连接,所述隔板的外壁与所述壳体的内壁相隔一定距离,所述隔板的外壁与所述壳体的内壁之间设置有超导液,所述出料口与所述隔板的内部联通;

冰水罐,其为内部中空的圆柱体形,所述冰水罐竖直设置在所述隔板的内部,所述冰水罐的外壁与所述隔板的内壁相隔一定距离,所述冰水罐的顶部与其侧壁可拆卸地连接,所述冰水罐的底部设置有第一凹槽,所述冰水罐的轴线与所述隔板的轴线重合;

挡板,其为圆台形,所述挡板的顶部与所述进料口相对,所述挡板的底部与所述冰水罐的顶部可拆卸地连接,所述挡板的底部的直径大于或等于所述冰水罐的外径,所述挡板的轴线与所述冰水罐的轴线重合;

支撑杆,所述支撑杆的一端插入所述第一凹槽中,所述支撑杆的另一端延伸至接触所述壳体的底部,用以支撑所述冰水罐。

2.如权利要求1所述的吃用芦荟果胶冷却罐,其特征在于,所述第一凹槽设置在所述冰水罐的底部中央,所述第一凹槽为圆柱体形。

3.如权利要求1所述的吃用芦荟果胶冷却罐,其特征在于,所述挡板的底部与所述冰水罐的顶部可拆卸地连接方式为:所述挡板的底部与所述冰水罐的顶部的结合处的所述挡板的底部与所述冰水罐的顶部其中之一的中部设置有第二凹槽,而另一个的中部设置有与所述第二凹槽相对的第一凸起,所述第一凸起插入所述第二凹槽中。

4.如权利要求2所述的吃用芦荟果胶冷却罐,其特征在于,所述支撑杆的一端与所述第一凹槽转动连接,所述支撑杆的一端与所述第一凹槽之间设置有一空隙α,0mm<α≤3mm;

所述吃用芦荟果胶冷却罐还包括:

电机,其与所述支撑杆的另一端连接,用于带动所述支撑杆沿其圆周方向转动;

三个第一搅拌叶,其彼此间隔120度地环所述支撑杆的圆周方向水平设置,三个所述第一搅拌叶的底部与所述壳体的底部接触,三个所述第一搅拌叶上远离所述支撑杆的一端与所述隔板的内壁接触;

三个第二搅拌叶,其分别竖直设置在三个所述第一搅拌叶上远离所述支撑杆的一端,三个所述第二搅拌叶与所述隔板的内壁接触;

三个第三搅拌叶,其分别竖直设置在三个所述第一搅拌叶上,三个所述第三搅拌叶与所述冰水罐的外壁接触;

三个第四搅拌叶,其彼此间隔120度地环所述支撑杆的圆周方向水平设置,三个所述第四搅拌叶的顶部与所述冰水罐的底部接触,三个所述第四搅拌叶上远离所述支撑杆的一端与所述第三搅拌叶固定连接。

5.如权利要求4所述的吃用芦荟果胶冷却罐,其特征在于,还包括:

多个第五搅拌叶,所述第五搅拌叶的一端与所述第二搅拌叶连接,所述第五搅拌叶的另一端和与所述第二搅拌叶相对的所述第三搅拌叶连接,所述第五搅拌叶的一端向下倾斜。

6.如权利要求5所述的吃用芦荟果胶冷却罐,其特征在于,所述挡板的底部的直径大于所述冰水罐的外径,所述第三搅拌叶的顶部与所述挡板的底部接触。

7.如权利要求6所述的吃用芦荟果胶冷却罐,其特征在于,所述第二搅拌叶的高度高于所述挡板的高度。

8.如权利要求1所述的吃用芦荟果胶冷却罐,其特征在于,所述超导液的启动温度为

30℃。

9.如权利要求1所述的吃用芦荟果胶冷却罐,其特征在于,所述壳体的轴线与所述隔板的轴线重合。
