专利号: 2015106165765
申请人: 吴莹
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

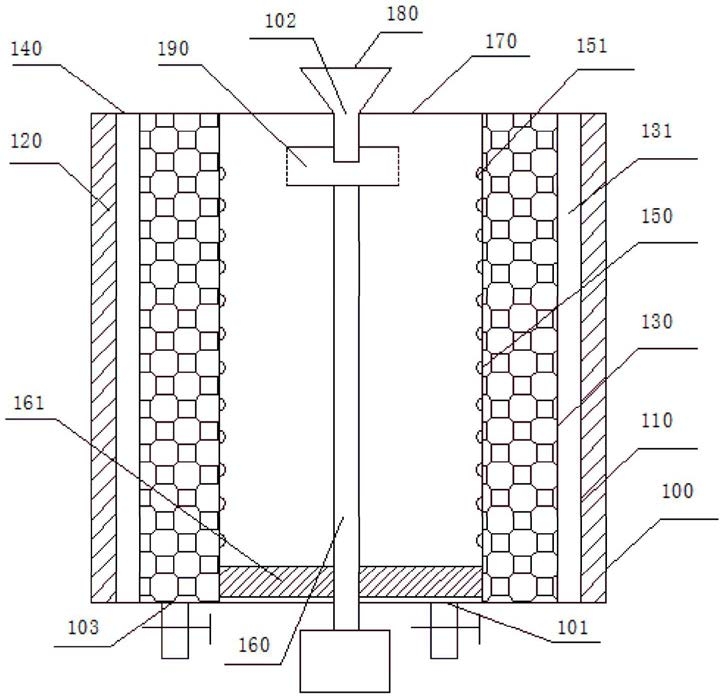

1.一种吃用剑麻果胶冷却罐,其特征在于,包括:

壳体,其为内部中空的圆柱体形,所述壳体的顶部敞开,所述壳体的底部设置有出料口;

第一隔板,其为内部中空的圆柱体形,所述第一隔板竖直设置在所述壳体的内部,所述第一隔板的外壁与所述壳体的内壁相隔一定距离,所述第一隔板和所述壳体间设置有保温层,所述第一隔板的顶部和底部敞开,所述第一隔板的顶部与所述壳体的顶部齐平,所述第一隔板的底部与所述壳体的底部固定连接;

第二隔板,其为内部中空的圆柱体形,所述第二隔板竖直设置在所述第一隔板的内部,所述第二隔板的外壁与所述第一隔板的内壁相隔一定距离,所述第二隔板的顶部和底部敞开,所述第二隔板的顶部与所述壳体的顶部齐平,所述第二隔板的底部与所述壳体的底部固定连接;

第一封盖,其为圆环形,所述第一封盖的外径与所述壳体的直径相等,所述第一封盖的内径与所述第二隔板的内径相等,所述第一封盖与所述壳体、所述第一隔板和所述第二隔板的顶部固定连接,所述第一封盖的中心与所述壳体的顶部的圆心重合;

第三隔板,其为内部中空的圆柱体形,所述第三隔板竖直设置在所述第二隔板的内部,所述第三隔板的外壁与所述第二隔板的内壁相隔一定距离,所述第三隔板和所述第二隔板间设置有冰块,所述出料口与所述第三隔板内部联通;

第二封盖,其为圆形,所述第二封盖的直径与所述第一封盖的内径相等,所述第二封盖插入所述第一封盖内,所述第二封盖的底部与所述第三隔板的顶部可拆卸地连接,所述第二封盖的中部设置有进料口;

其中,所述第二隔板和所述第一隔板之间形成真空层。

2.如权利要求1所述的吃用剑麻果胶冷却罐,其特征在于,所述进料口为圆形,所述进料口中设置有料斗,所述料斗由一体成型的上部分和下部分组成,所述上部分为倒圆台形,所述下部分为圆柱体形,所述上部分的轴线与所述下部分的轴线重合,所述下部分的外径与所述进料口的直径相等,所述下部分穿过所述进料口并伸入所述第三隔板内。

3.如权利要求2所述的吃用剑麻果胶冷却罐,其特征在于,所述第三隔板的中部沿竖直方向设置有一搅拌杆,所述搅拌杆为圆柱体形,所述搅拌杆的底部延伸至接触所述壳体的底部,所述搅拌杆的下部沿其圆周方向设置有多根搅拌叶,所述搅拌杆在动力驱动下旋转。

4.如权利要求3所述的吃用剑麻果胶冷却罐,其特征在于,所述搅拌杆的顶部设置有分散盒,所述分散盒为圆柱体形,所述分散盒的底部与所述搅拌杆的顶部固定连接,所述分散盒的侧壁上间隔设置有多个通孔,所述分散盒的顶部设置有一开口,所述下部分穿过所述开口,且所述下部分与所述开口转动连接。

5.如权利要求4所述的吃用剑麻果胶冷却罐,其特征在于,所述第三隔板的内壁上间隔设置有多个半圆形的第一凸起。

6.如权利要求4所述的吃用剑麻果胶冷却罐,其特征在于,所述分散盒的轴线与所述料斗的轴线重合;所述壳体、所述第一隔板、所述第二隔板和所述第三隔板的轴线重合。

7.如权利要求1所述的吃用剑麻果胶冷却罐,其特征在于,所述第一隔板的内壁和所述第二隔板的外壁上均镀有银膜。

8.如权利要求1所述的吃用剑麻果胶冷却罐,其特征在于,所述保温层为聚氨酯泡沫保温层。

9.如权利要求4所述的吃用剑麻果胶冷却罐,其特征在于,所述开口为圆形,所述开口与所述下部分之间设置有一空隙α,0mm<α≤3mm。

10.如权利要求1所述的吃用剑麻果胶冷却罐,其特征在于,所述第二封盖的底部与所述第三隔板的顶部可拆卸地连接方式为:所述第二封盖的底部与所述第三隔板的顶部的结合处的所述第二封盖的底部与所述第三隔板的顶部其中之一的中部设置有第二凸起,而另一个的中部设置有与所述第二凸起相对的凹槽,所述第二凸起插入所述凹槽中。
