1.一种激光熔敷技术用于连接陶瓷与金属的新方法,其特征在于包括以下步骤：

1）选用特定粒径范围的碳化硅粉末，采用氢氟酸酸洗除去其中的杂质，随后烘干得碳化硅粉末；

2）将步骤１）得到的碳化硅粉末通过粉末供给装置连续送粉，在金属待焊面上实施激光熔敷，令碳化硅粉末均匀分布于金属的待连接表面；

３）对激光熔敷后的焊件进行热处理，消除激光熔敷过程中产生的内应力；

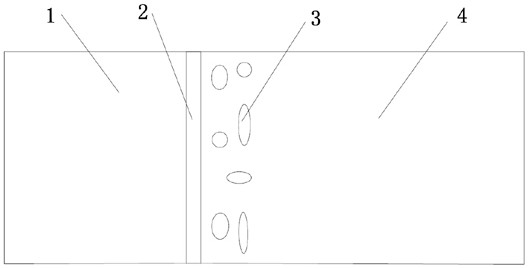

４）采用常规的钎焊方式实施钎焊，得到低残余应力且应力分布均匀的钎焊接头。

2.根据权利要求1所述的一种激光熔敷技术用于连接陶瓷与金属的新方法,其特征在于步骤３）中所述热处理为在650-700℃条件下保温2-3h后，随炉缓冷。

3.根据权利要求1所述的一种激光熔敷技术用于连接陶瓷与金属的新方法,其特征在于步骤３）中激光熔敷前对金属进行预热，预热温度为300-350℃。

4.根据权利要求1所述的一种激光熔敷技术用于连接陶瓷与金属的新方法,其特征在于激光熔敷前对被处理物进行预热,预热温度为300-350℃。

5.根据权利要求1所述的一种激光熔敷技术用于连接陶瓷与金属的新方法,其特征在于碳化硅粉末粒径为10-50μm。
