专利号: 201510621543X
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

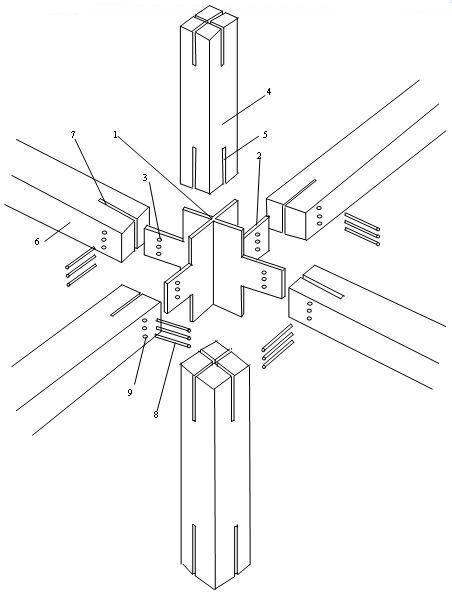

1.一种木结构建筑梁柱连接节点结构,其特征在于:包括木梁(6)、木柱(4)和钢制连接件,其中木梁(6)和木柱(4)通过钢制连接件连接;

所述的钢制连接件包括十字形薄钢板(1)和4块一字行薄钢板(2),一字行薄钢板(2)位于十字形薄钢板(1)的端部,与十字形薄钢板(1)一体而成;木梁(6)和木柱(4)通过插接到十字形薄钢板(1)和4块一字行薄钢板(2)上进行连接。

2.根据权利要求1所述的木结构建筑梁柱连接节点结构,其特征在于:所述木梁(6)的两端各有两条竖向的一字行嵌缝(7)和三个横向钢条固定口(9),一字行嵌缝(7)的大小和一字形薄钢板(2)的尺寸相同;所述木柱(4)的端部各有两条十字形嵌缝(5),十字形嵌缝(5)的大小和十字形薄钢板(1)的尺寸相同;所述十字形薄钢板(1)的两块钢板相互垂直,尺寸和木柱(4)的宽度相同;所述一字形薄钢板(2)的竖向排列有3个钢条固定口(3),一字形薄钢板(2)的宽度和木梁(6)的宽度相同;所述固定钢条(8)的长度略大于木梁(6)的宽度,配合螺母拧紧加固。
