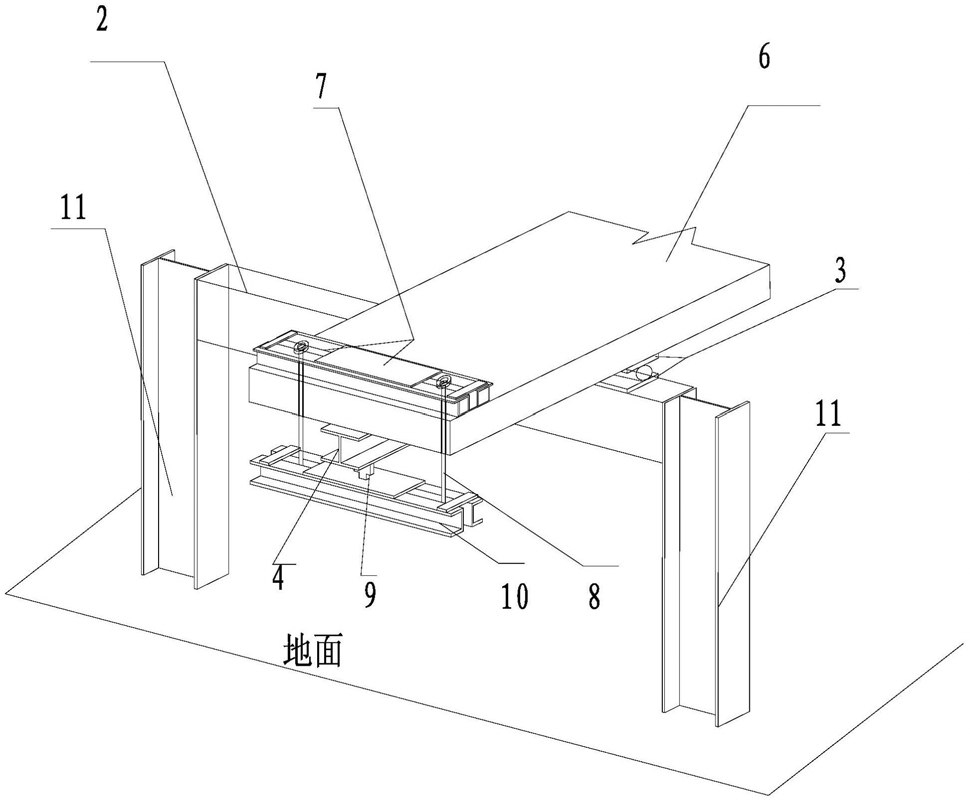

1.一种自平衡式实现建筑试验构件端部约束的装置，其特征在于：包括一试验构件，一用于支承所述试验构件的支承框架；

一约束系统，包括一连接于所述支承框架并且位于所述试验构件下方的悬臂梁，位于悬臂梁下方并且悬挂于所述试验构件端部的悬挂梁；

一测量系统，包括一力传感器，所述力传感器位于所述悬臂梁与所述悬挂梁之间。

2.如权利要求1所述的自平衡式实现建筑试验构件端部约束的装置，其特征在于：所述约束系统还包括一扁平梁，所述扁平梁位于所述试验构件端部上方并且与所述悬挂梁相连。

3.如权利要求2所述的自平衡式实现建筑试验构件端部约束的装置，其特征在于，所述扁平梁通过螺丝与所述悬挂梁相连，所述螺丝穿过所述试验构件端部。

4.如权利要求1所述的自平衡式实现建筑试验构件端部约束的装置，其特征在于：所述支承框架还具有一支座，所述试验构件置于所述支座上。

5.如权利要求4所述的自平衡式实现建筑试验构件端部约束的装置，其特征在于：所述支座包括垫板以及滚轴。

6.一种自平衡式实现建筑试验构件端部约束的方法，其特征在于包括以下步骤：(1)加工试验构件；

(2)加工支承框架；

(3)将试验构件置于支承框架上；

(4)安装与调试如权利要求3所述的约束系统；

(5)开始试验与记录数据。

7.如权利要求6所述的自平衡式实现建筑试验构件端部约束的方法，其特征在于：在步骤(1)加工试验构件时，在所述试验构件端部上预留螺栓孔。

8.如权利要求7所述的自平衡式实现建筑试验构件端部约束的方法，其特征在于：在步骤(2)加工支承框架时，还包括在支承框架上安装悬臂梁。

9.如权利要求8所述的自平衡式实现建筑试验构件端部约束的方法，其特征在于：在步骤(4)安装与调试约束系统时，将扁平梁、试验构件、悬挂梁对齐并用螺丝连接；所述悬臂梁与悬挂梁之间预留空间安装力传感器。

10.如权利要求9所述的自平衡式实现建筑试验构件端部约束的方法，其特征在于：在步骤(2)加工支撑框架时，还包括加工安装用于支承试验构件的支座，所述支座包括垫板以及滚轴；所述垫板包括上垫板和下垫板，支座安装时，先将滚轴焊接到下垫板上，然后再次将整体间隔性点焊到支撑框架上，之后将上垫板放置于滚轴上部，等待之后放置试验构件。
