专利号: 2015106254186
申请人: TCL移动通信科技(宁波)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

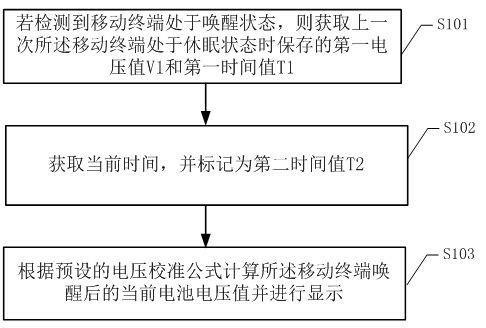

1.一种移动终端唤醒后电池电压校准方法,其特征在于,包括步骤:S1、若检测到移动终端处于唤醒状态,则获取上一次所述移动终端处于休眠状态时保存的第一电压值V1和第一时间值T1;

S2、获取当前时间,并标记为第二时间值T2;

S3、根据预设的电压校准公式计算所述移动终端唤醒后的当前电池电压值并进行显示;

所述步骤S1具体包括:

S11、实时检测移动终端状态;

S12、若检测到所述移动终端处于休眠状态,则读取当前休眠时间,并将所述当前休眠时间保存至移动终端存储器中,标记为第一时间值T1;

S13、进一步读取当前休眠电压值,并将所述当前休眠电压值保存至移动终端存储器中,标记为第一电压值V1;

所述步骤S3具体包括步骤:

S31、将移动终端电池接口的负极与电压表的COM端相连接,同时将移动终端电池接口的正极与电压表的uV端相连接;

S32、设置所述移动终端处于休眠状态,并记录单位时间内所述电压表的变化值;

S33、将所述电压表的变化值设定为所述单位时间休眠状态压降值K;

S34、根据预设的电压校准公式:第二电压值V2=第一电压值V1-(第二时间值T2-第一时间值T1)*单位时间休眠状态压降值K来设定当前移动终端唤醒后的电池电压值。

2.根据权利要求1所述的移动终端唤醒后电池电压校准方法,其特征在于,所述移动终端存储器为掉电不易失存储器,包括:FLASH、以及EEPROM。

3.一种移动终端唤醒后电池电压校准系统,其特征在于,包括:第一电压值和时间值获取模块,用于若检测到移动终端处于唤醒状态,则获取上一次所述移动终端处于休眠状态时保存的第一电压值V1和第一时间值T1;

第二时间值获取模块,用于获取当前时间,并标记为第二时间值T2;

电压值校准模块,用于根据预设的电压校准公式计算所述移动终端唤醒后的当前电池电压值并进行显示;

所述第一电压值和时间值获取模块具体包括:

状态检测单元,用于实时检测移动终端状态;

第一时间值获取单元,用于若检测到所述移动终端处于休眠状态,则读取当前休眠时间,并将所述当前休眠时间保存至移动终端存储器中,标记为第一时间值T1;

第一电压值获取单元,用于进一步读取当前休眠电压值,并将所述当前休眠电压值保存至移动终端存储器中,标记为第一电压值V1;

所述电压值校准模块具体包括:

电池接口连接单元,用于将移动终端电池接口的负极与电压表的COM端相连接,同时将移动终端电池接口的正极与电压表的uV端相连接;

单位电压变化记录单元,用于设置所述移动终端处于休眠状态,并记录单位时间内所述电压表的变化值;

压降值K设定单元,用于将所述电压表的变化值设定为所述单位时间休眠状态压降值K;

计算单元,用于根据预设的电压校准公式:第二电压值V2=第一电压值V1-(第二时间值T2-第一时间值T1)*单位时间休眠状态压降值K来设定当前移动终端唤醒后的电池电压值。

4.根据权利要求3所述移动终端唤醒后电池电压校准系统,其特征在于,所述移动终端存储器为掉电不易失存储器,包括:FLASH、以及EEPROM。

5.一种移动终端,包括权利要求3至4任一所述的移动终端唤醒后电池电压校准系统。
