专利号: 2015106269389
申请人: 张芹
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

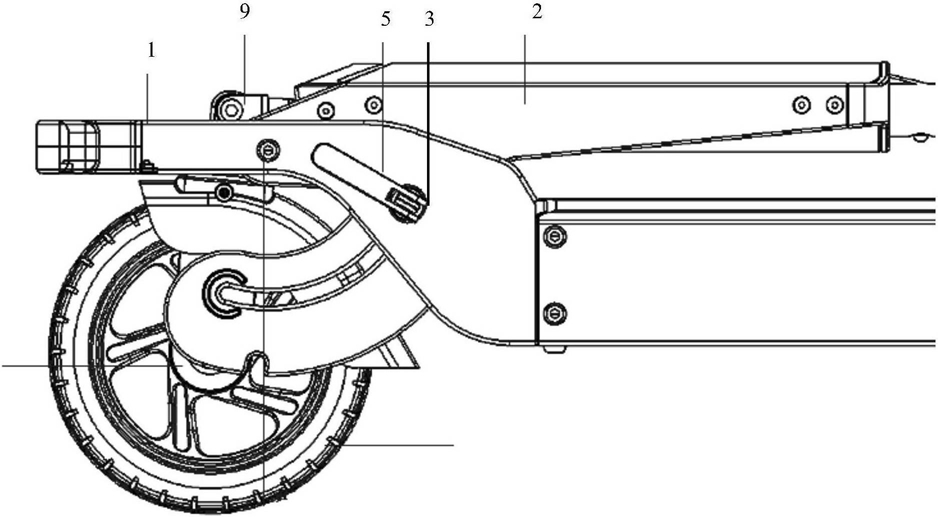

1.一种滑板车的折叠机构,其特征在于包括:车头、折叠杆、解锁杆、锁紧杆以及解锁扳手,其中,所述折叠杆具有第一前端和第二前端,所述第一前端连接所述滑板车的前叉机构,所述第二前端通过一折叠杆旋转轴铰接于所述车头,所述折叠杆中间开设有两个第一通孔,所述两个第一通孔之间安装有解锁杆,解锁杆的至少其中一端穿出所述第一通孔并连接至所述解锁扳手,所述折叠杆中间还开设有两个对称设置的卡槽,两个所述卡槽之间安装有锁紧杆,所述解锁杆和锁紧杆之间通过联动轴组件相连,所述锁紧杆底部设有复位弹簧片,弹簧片的另一端抵持于所述车头的末端;所述联动轴组件包括两个第一联动轴和两个第二联动轴,其中,该第一联动轴套接于所述解锁杆上,该第二联动轴套接于所述锁紧杆上,该第一联动轴和第二联动轴通过螺钉固定连接,所述解锁杆和锁紧杆上还分别套设有圆环筒,所述圆环筒刚好卡合于两个第一联动轴以及两个第二联动轴之间;所述车头的两个外侧面设为台阶结构,所述折叠杆的第二前端刚好置于所述台阶上,所述折叠杆的第二前端以平滑的曲线过渡形成曲面状。

2.如权利要求1所述的折叠机构,其特征在于,所述折叠机构还包括有转弯杆,所述车头中央开设有一段避空槽,所述转弯杆置于所述避空槽中,所述转弯杆其中一端设为凹槽结构,所述凹槽中间夹有有一截面呈圆形的转动体,一连接轴穿过所述转动体中心及凹槽的两个槽面,所述转弯杆另一端通过另一连接轴与所述折叠杆相铰接。

3.一种滑板车,其特征在于,包含上述任一权利要求所述的折叠机构。
