专利号: 201510628813X
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

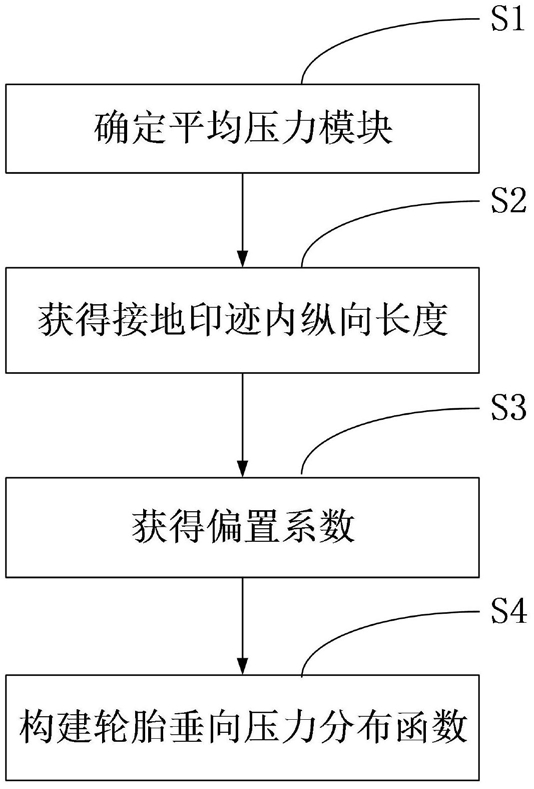

1.一种轮胎垂向压力分布算法,其特征在于,包括如下步骤:步骤S1,确定平均压力模块;

步骤S2,获得接地印迹内纵向长度;

步骤S3,获得偏置系数;以及

步骤S4,构建轮胎垂向压力分布函数。

2.根据权利要求1所述的轮胎垂向压力分布算法,其特征在于,所述步骤S1中确定平均压力模块,即通过轮胎结构和材料属性确定平均压力模块。

3.根据权利要求2所述的轮胎垂向压力分布算法,其特征在于,所述偏置系数涉及车轮型号和加速度,适于通过测量单元测量获得。

4.根据权利要求1-3任一所述的轮胎垂向压力分布算法,其特征在于,所述轮胎垂向压力分布为式中, 为平均压力模块,其中,G为轮胎剪切模量,h为胎侧高度,R为轮胎半径;

Δ为偏置系数,Δ∈[-0.3,0.3];

为抛物线分布模块,其中,a为接地印迹内纵向长度的一半, 为接地印迹内纵向相对坐标值。

5.根据权利要求4所述的轮胎垂向压力分布算法,其特征在于,所述接地印迹纵向长度2a,适于通过垂向刚度kz与垂向载荷Fz求解,即

6.一种轮胎垂向压力分布测试系统,其特征在于,包括:压力分布函数构建模块、平均压力确定模块、接地印迹内纵向长度计算模块,以及适于获得偏置系数的测量模块;

所述压力分布函数构建模块适于与平均压力确定模块、接地印迹内纵向长度计算模块和测量模块相连,以构建轮胎垂向压力分布函数;

并通过轮胎垂向压力分布函数对轮胎垂向压力分布情况进行测试。

7.根据权利要求6所述的轮胎垂向压力分布测试系统,其特征在于,所述轮胎垂向压力分布为式中, 为平均压力模块,其中,G为轮胎剪切模量,h为胎侧高度,R为轮胎半径;

Δ为偏置系数,所述偏置系数涉及车轮型号和加速度,Δ∈[-0.3,0.3];

为抛物线分布模块,其中,a为接地印迹内纵向长度的一半, 为接地印迹内纵向相对坐标值。

8.根据权利要求7所述的轮胎垂向压力分布测试系统,其特征在于,所述接地印迹纵向长度2a,适于通过垂向刚度kz与垂向载荷Fz求解,即

9.一种轮胎垂向压力分布函数,其特征在于,所述轮胎垂向压力分布为

式中, 为平均压力模块,其中,G为轮胎剪切模量,h为胎侧高度,R为轮胎半径;

Δ为偏置系数,所述偏置系数涉及车轮型号和加速度,Δ∈[-0.3,0.3];

为抛物线分布模块,其中,a为接地印迹内纵向长度的一半, 为接地印迹内纵向相对坐标值。

10.根据权利要求9所述的轮胎垂向压力分布函数,其特征在于,所述接地印迹纵向长度2a,适于通过垂向刚度kz与垂向载荷Fz求解,即
