专利号: 2015106294408
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

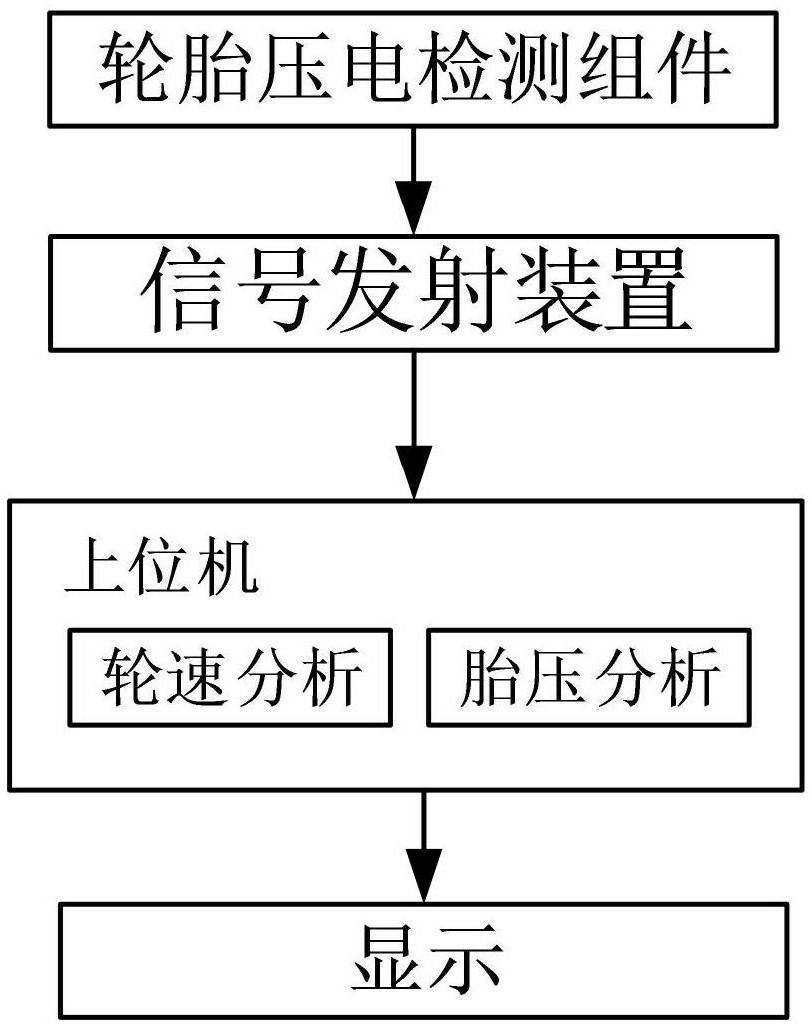

1.一种压电胎压轮速监测系统,其特征在于,包括:轮胎压电检测组件,以及与该轮胎压电发电组件相连的信号发射装置;

所述信号发射装置适于将压电信号发送至上位机;

所述上位机适于根据压电信号获得轮胎测试参数。

2.根据权利要求1所述的压电胎压轮速监测系统,其特征在于,所述轮胎压电检测组件包括:若干个紧密粘贴于外胎内壁的U型压电片,且各U型压电片围绕轮心,呈周向均匀分布;

所述信号发射装置与各U型压电片相连,以获得各U型压电片的平均压电电流信号,并将平均压电电流信号发送至上位机。

3.根据权利要求2所述的压电胎压轮速监测系统,其特征在于,所述信号发射装置的输入端连接有一储能电路,所述储能电路适于存储各U型压电片的输出压电电流,且信号发射装置适于检测储能电路中电容电压以获得各U型压电片的平均压电电流信号。

4.根据权利要求3所述的压电胎压轮速监测系统,其特征在于,所述压电信号为平均压电电流信号,且平均压电电流信号呈正弦函数分布;

所述上位机适于根据压电信号获得轮胎测试参数,即建立轮胎特性数据库,取各胎压值,绘制平均压电电流的幅度与胎压的特征曲线,即平均压电电流的幅度与胎压呈反向比例关系;取各轮速值,绘制平均压电电流的幅度与轮速的特征曲线,即平均压电电流的变化频率与轮速呈正向比例关系;

在实测时,所述上位机根据轮胎特性数据库通过平均压电电流的幅度判断胎压,以及通过平均压电电流的变化频率判断轮速。

5.根据权利要求4所述的压电胎压轮速监测系统,其特征在于,所述信号发射装置通过无线通讯方式将平均压电电流信号调制成无线信号发送至上位机;

所述上位机内设有无线信号接收处理模块;

所述无线信号接收处理模块适于将接收的无线信号解调成平均压电电流信号。

6.一种压电胎压轮速监测方法,其特征在于,包括如下步骤:步骤S1,通过轮胎压电检测组件获得轮胎的压电信号;

步骤S2,根据压电信号获得轮胎测试参数。

7.根据权利要求6所述的压电胎压轮速监测方法,其特征在于,所述轮胎压电检测组件包括:若干个紧密粘贴于外胎内壁的U型压电片,且各U型压电片围绕轮心,呈周向均匀分布;

所述步骤S1中通过轮胎压电检测组件获得轮胎的压电信号的方法包括:通过信号发射装置与各U型压电片相连,以获得各U型压电片的平均压电电流信号,并将平均压电电流信号发送至上位机。

8.根据权利要求7所述的压电胎压轮速监测方法,其特征在于,所述步骤S2中根据压电信号获得轮胎测试参数,即通过上位机根据压电信号获得轮胎测试参数;其中所述压电信号为平均压电电流信号,且平均压电电流信号呈正弦函数分布;

所述通过上位机根据压电信号获得轮胎测试参数的方法包括:建立轮胎特性数据库,在实测时,所述上位机根据轮胎特性数据库通过平均压电电流的幅度判断胎压,以及通过平均压电电流的变化频率判断轮速。

9.根据权利要求8所述的压电胎压轮速监测方法,其特征在于,建立轮胎特性数据库的方法包括:

取各胎压值,绘制平均压电电流的幅度与胎压的特征曲线,即平均压电电流的幅度与胎压呈反向比例关系;

取各轮速值,绘制平均压电电流的幅度与轮速的特征曲线,即平均压电电流的变化频率与轮速呈正向比例关系;

并根据上述特征曲线建立轮胎数据库。
