专利号: 2015106307677
申请人: 陈应炜
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-06-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

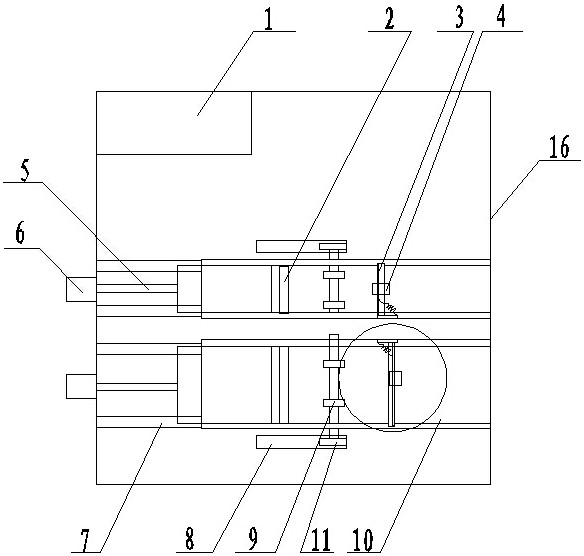

1.一种包装纸送纸装置,包括机架以及能够在机架上活动的送纸槽,所述送纸槽末端设置包装纸仓,所述送纸槽的中部沿所述送纸槽截面方向设置送纸辊,其特征在于:所述送纸辊侧边与设置在机架上送纸驱动模块相连接;所述送纸槽下部连接动力模块。

2.如权利要求1所述的包装纸送纸装置,其特征在于:所述送纸驱动模块为与所述送纸辊相连接的送纸驱动电机,所述送纸驱动电机为微型步进电机,且与机架上设置的控制机构信号互联;所述动力模块包括驱动电机以及设置在送纸槽下部且与驱动电机相连接的丝杠。

3.如权利要求2所述的包装纸送纸装置,其特征在于:所述动力模块包括一端设置在机架上另一端设置在送纸槽上的气动推杆。

4.如权利要求1所述的包装纸送纸装置,其特征在于:所述送纸驱动模块包括齿轮与齿条,所述齿轮与齿条相互啮合,所述齿条的长度与送纸辊和齿轮的传动比相匹配,所述送纸辊与所述包装纸的剪切长度相匹配。

5.如权利要求1所述的包装纸送纸装置,其特征在于:所述送纸槽上部设置剪切模块,所述剪切模块包括切刀与气动推杆,所述切刀设置在所述送纸槽上部,且其与送纸槽的角度和包装纸的形状相适应,所述气动推杆设置在切刀上部。

6.如权利要求1或5所述的包装纸送纸装置,其特征在于:所述送纸槽的数量为两个,其内分别设置包装纸与标签纸。

7.如权利要求2所述的包装纸送纸装置,其特征在于:所述驱动电机为步进电机。

8.如权利要求1所述的包装纸送纸装置,其特征在于:所述控制机构为PLC或微型计算机。
